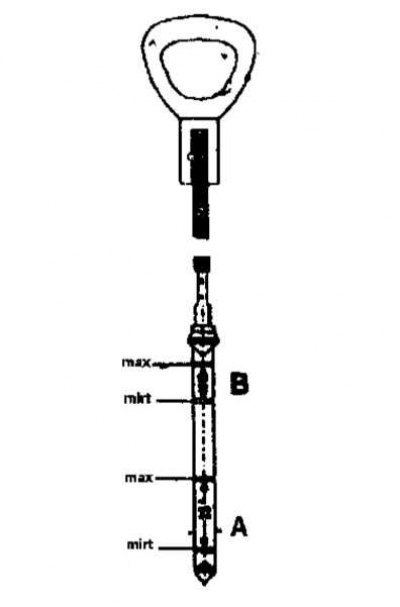

А — При температуре масла 25°С
В — При температуре 80°С
Проверка уровня жидкости
1. Уровень жидкости в автоматической трансмиссии измеряется при прогретых двигателе и коробке передач. Для прогрева силового агрегата до необходимой температуры Вы можете совершить короткую (15 километров) поездку.
2. Поместите автомобиль на горизонтальную поверхность, надежно затяните ручной тормоз. Для надежной фиксации автомобиля подложите под колеса подпорки.
3. Заведите двигатель и оставьте работать на холостых оборотах. Нажмите на педаль тормоза и аккуратно переместите селектор из положения Р в положение 1, затем обратно в Р.
4. Щуп измерения уровня жидкости расположен в задней части коробки передач. Перед тем как извлечь щуп, тщательно протрите пространство вокруг него. Попадание грязи внутрь коробки недопустимо.

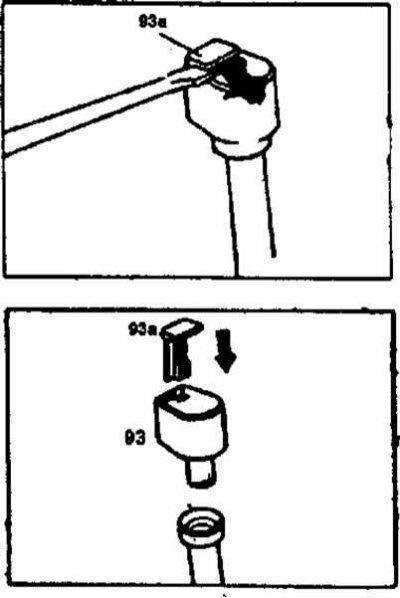

5. Извлеките щуп и ветошью удалите с него все следы жидкости. Верните щуп на место и извлеките снова. Уровень жидкости должен находиться между метками, нанесенными на щуп. Для дополненния или отсасывания масла АТ извлеките красный фиксатор 93а и снимите крышку 93.
Примечание. Если Вы измерите уровень при холодном силовом агрегате, полученный результат будет ниже реального. Обязательно проверьте уровень на прогретом двигателе, поскольку превышение максимального допустимого уровня жидкости может привести к выходу коробки из строя.
6. Заправка жидкости осуществляется через колодец измерительного щупа. Не допускайте попадания грязи внутрь коробки. Доливайте только свежую жидкость и только через воронку (желательно с фильтром).
7. Жидкость доливайте небольшими порциями, постоянно проверяя уровень.
8. После того, как Вы восстановили уровень жидкости в коробке, верните щуп на место и заглушите двигатель.
9. Если Вам приходится часто доливать жидкость в коробку, это значит, что где-то происходит утечка. Незамедлительно устраните ее.
