Разборка, сборка и проверка дифференциала (Mercedes S-Class W140)

0

Разборка

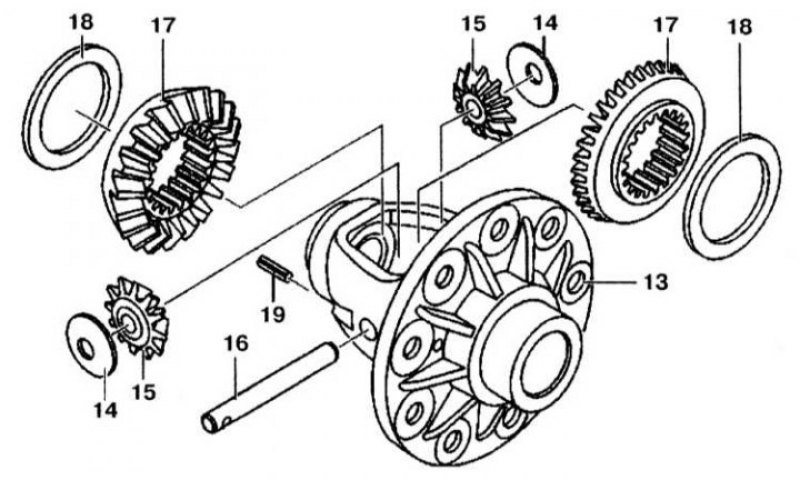

1. Закрепите корпус дифференциала (13).

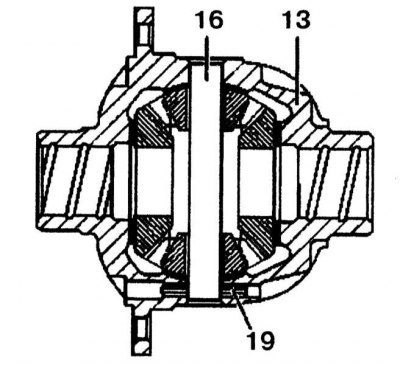

2. С помощью выколотки выбейте роликовый палец (19) и палец дифференциала (16) из корпуса дифференциала (13).

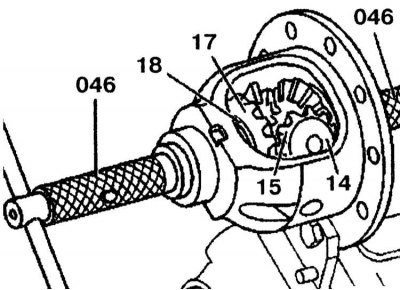

3. Снимите сателлиты (15) со сферическими шайбами (14) и конические шестерни приводных валов (17) с упорными шайбами (18).



4. Проверьте каждый элемент на отсутствие износа.

Сборка

1. Вставьте штифт (046) в отверстие в корпусе дифференциала.

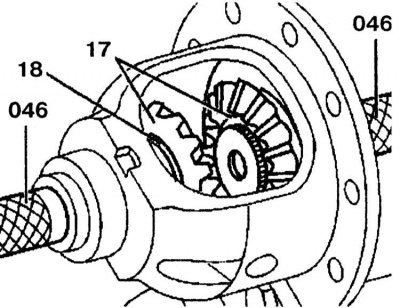

2. Установите обе конические шестерни приводных валов (17) с упорными шайбами (18) на штифт в корпусе дифференциала.

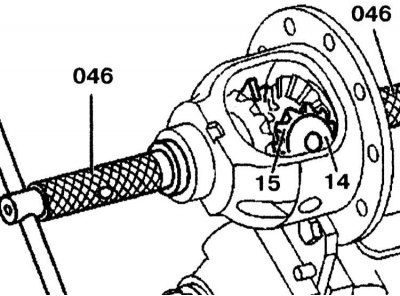

3. Установите оба сателлита (15) со сферическими шайбами (14) и проверните их с помощью штифта (046).

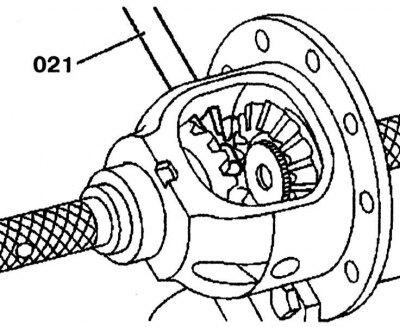

4. Вместо пальца дифференциала вставьте штифт (021) в корпус дифференциала для закрепления конических шестерен приводных валов и сателлитов.

Проверка

1. Проверьте момент вращения дифференциала. Он должен составлять 5-30 Нм.

2. Установите палец дифференциала (16) и роликовый палец (19).



3. Извлеките корпус дифференциала из тисков.
