Проверка положения распределительных валов
1. Установите поршень первого цилиндра.

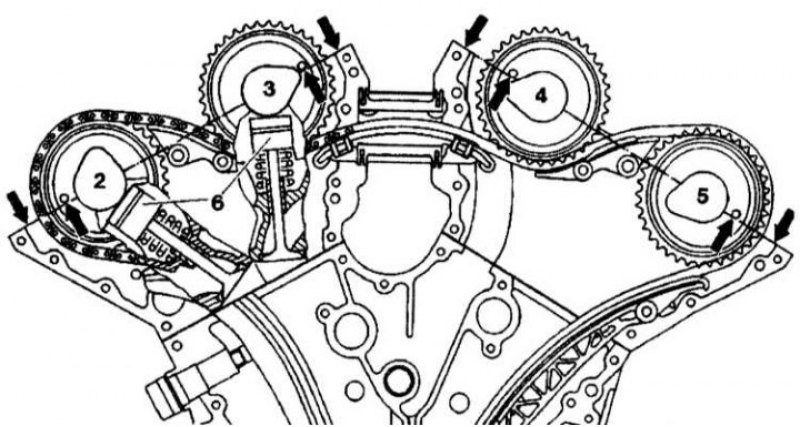

2. Поршень первого цилиндра находится в положении ВМТ тогда, когда кулачки впускного и выпускного распределительных валов правой головки блока цилиндров не нажимают на гидрокомпенсаторы первого в положение ВМТ цилиндра.

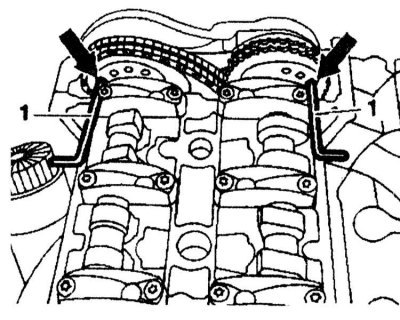

3. Вставьте стержни диаметром 4 мм в отверстия звездочек распределительных валов (стрелки) правой и левой головок блока цилиндров. Если стержни не проходят в отверстия, необходимо произвести регулировку положения распределительных валов.
Регулировка положения распределительных валов
1. Установите поршень первого цилиндра в положение 30° после ВМТ.
2. Снимите натяжитель цепи (см. Раздел Натяжитель цепи привода ГРМ).

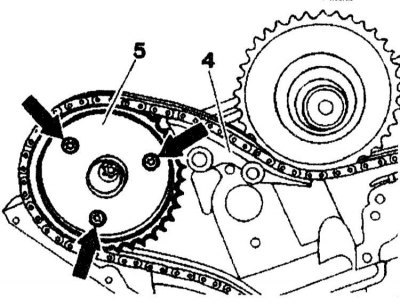

3. Отверните звездочку правого выпускного распределительного вала (5) и снимите его. Снимите верхние правый и левый направляющие рычаги (4).

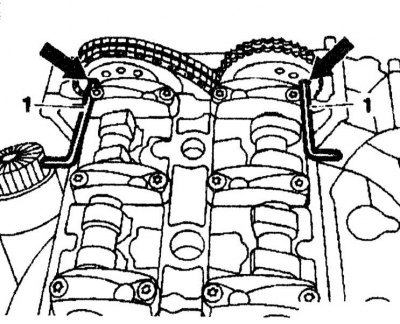

4. Проверните коленчатый вал ключом так, чтобы 4 мм отверстия на фланцах распределительных валов совместились. Поднимите цепь привода ГРМ со звездочек. Проверьте отверстия с помощью стержней (1).
5. Проверните коленчатый вал назад в обратном направлении в положение ВМТ.
6. Проверните левый выпускной распределительный вал (10) на ползубца в направлении вращения от контрольного положения с помощью ключа (25).

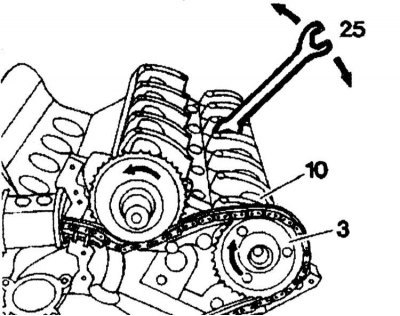

7. Установите цепь на звездочку выпускного распределительного вала (3) и вращайте выпускной распределительный вал назад, в контрольное положение (цепь натянута).

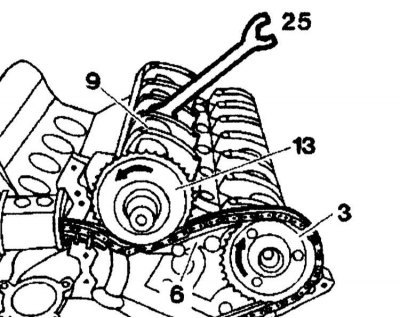

8. Проверните левый впускной распределительный вал (9) на ползубца в направлении вращения от контрольного положения с помощью ключа (25).
9. Проверните регулятор распределительного вала от руки в направлении вращения в положение «позднего открывания».
10. Установите цепь на звездочку впускного распределительного вала (13).
(Статья перепечатана с ресурса: www.autoinstruction.ru)
11. Установите направляющий рычаг (6).
12. Проверните впускной распределительный вал (9) назад в направлении противоположном вращению в контрольное положение (цепь натянута).
13. Проверните правый впускной распределительный вал (9) на ползубца в направлении вращения от контрольного положения с помощью ключа (25).
14. Проверните регулятор распределительного вала от руки в направлении вращения в положение «позднего открывания».
15. Установите направляющий рычаг (4).
16. Проверните впускной распределительный вал (9) назад в направлении противоположном вращению в контрольное положение (цепь натянута).

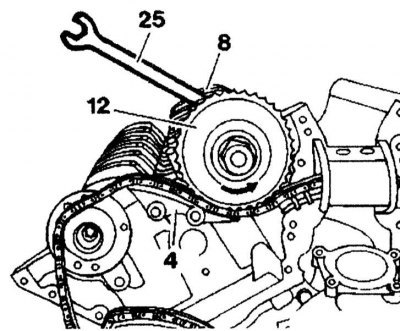

17. Установите звездочку выпускного распределительного вала (5) и приверните его.
18. Установите натяжитель цепи привода ГРМ.
19. Затяните болты крепления звездочки выпускного распределительного вала.
20. Проверьте контрольное положение распределительных валов.
