- Снять декоративную крышку двигателя.
- Снять отводной воздуховод воздушного фильтра.
- Снять крышку головки блока цилиндров.
- Отсоединить напорный трубопровод охлаждения турбокомпрессора.

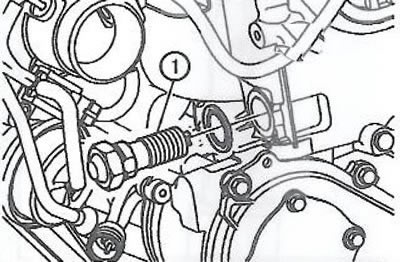

- Выкрутить натяжитель приводной цепи (1) из головки блока цилиндров.
2. Снять верхнюю направляющую приводной цепи.

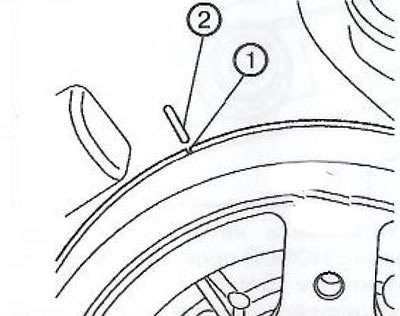

3. Провернуть балансирный шкив коленчатого вала так, чтобы метка (1) совпала с меткой на корпусе масляного насоса (2).
4. Снять фазовращатель выпускного распределительного вала.

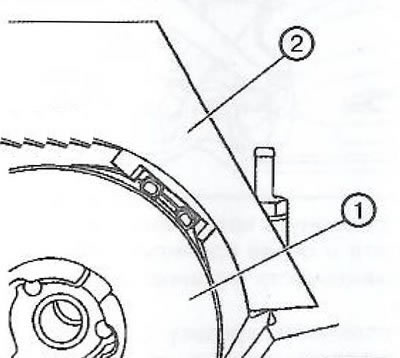

5. Если регулировка цепи не правильна, снять приводную цепь с впускного фазовращателя (1) и провернуть впускной распределительный вал против часовой стрелки так, чтобы зафиксировать приспособлением EN-49212-2 (2).
6. Установить приводную цепь на фазовращатель впускного распределительного вала.
7. Установить фазовращатель выпускного распределительного вала:

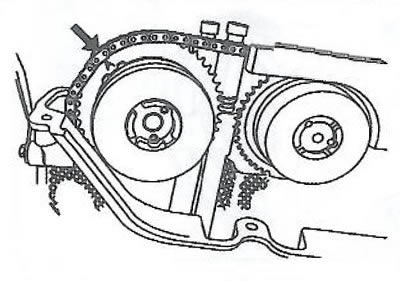

- Подсчитать количество звеньев приводной цепи между метками на звездочках впускного и выпускного распределительных валов. Для гарантии правильности установки между метками звездочек приводная цепь должна иметь 29 звеньев.
Примечание. При установке необходимо натягивать приводную цепь. Провернуть распределительный вал по часовой стрелке для того, чтобы выставить звездочку привода в необходимое положение.
- Установить звездочку привода выпускного распределительного вала и зафиксировать при помощи держателя в распределительном валу.
Материал заимствован у портала Autoinstruction.ru
8. Зафиксировать выпускной распределительный вал при помощи приспособления EN-49212-1.
9. Снова проверить правильность установки приводной цепи по всем меткам.
10. Затянуть болт фазовращателя впускного распределительного вала моментом 30 Нм, а затем дотянуть еще на 100°.
11. Затянуть болт фазовращателя выпускного распределительного вала моментом 30 Нм, а затем дотянуть еще на 100°.
12. Снять фиксаторы распределительных валов EN-49212.
13. Установить верхнюю направляющую приводной цепи.
14. Установить натяжитель приводной цепи:
- При помощи специального инструмента извлечь стопорное кольцо из корпуса натяжителя.
- Извлечь цилиндр храповика из корпуса натяжителя.

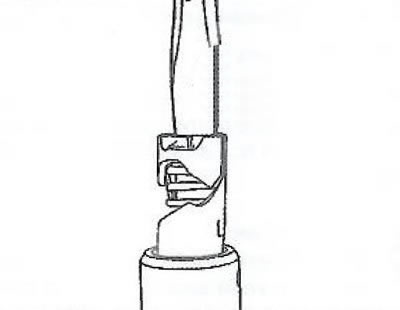

- Установить приспособление EN-45027-2 о тиски и провернуть цилиндр храповика при помощи приспособления EN-45027-1 по часовой стрелке до упора.

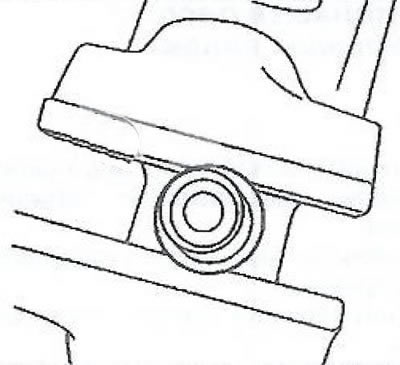

- Установить цилиндр храповика и стопорное кольцо в корпус натяжителя.
- Установить натяжитель приводной цепи с новой прокладкой и затянуть моментом 75 Нм.

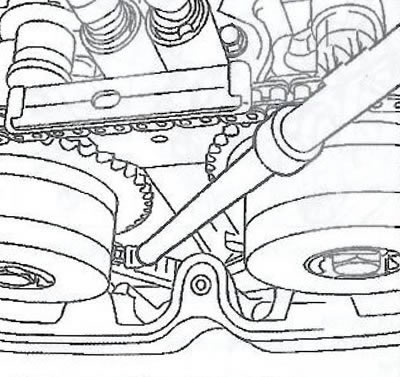

- Отодвинуть башмак натяжителя приводной цепи от натяжителя, чтобы убедиться в функционировании натяжения цепи.
15. Провернуть коленчатый вал на два оборота и снова проверить натяжение и правильность установки приводной цепи.
