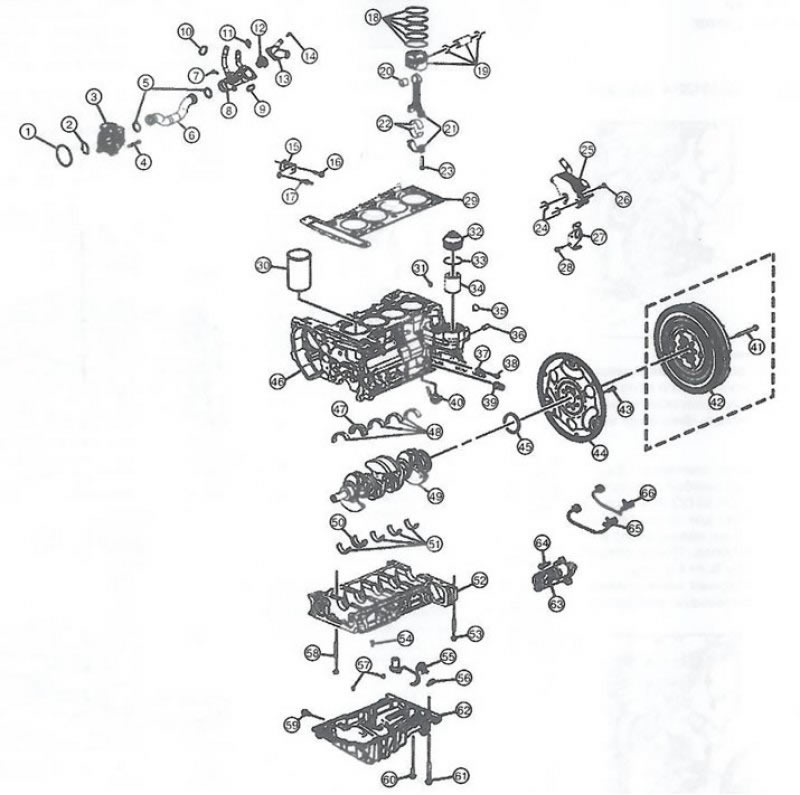

1. Уплотнение между водяным насосом и блоком цилиндров. 2. Уплотнение водяного насоса. 3. Водяной насос. 4. Болт водяного насоса. 5. Уплотнительные кольца отводного патрубка. 6. Отводной патрубок. 7. Болт корпуса термостата. 8. Корпус термостата системы охлаждения. 9. Прокладка между корпусом термостата и блоком цилиндров. 10. Уплотнение корпуса термостата. 11. Датчик температуры охлаждающей жидкости. 12. Термостат. 13. Впуск охлаждающей жидкости. 14. Болт впуска охлаждающей жидкости. 15. Опорный кронштейн водяного патрубка. 16. Болт опорного кронштейна водяного патрубка. 17. Шпилька опорного кронштейна водяного патрубка. 18. Поршневые кольца в сборе. 19. Поршень в сборе. 20. Втулка шатуна. 21. Шатун. 22. Шатунные вкладыши. 23. Болт шатунной крышки. 24. Уплотнительное кольцо масляного теплообменника. 25. Масляный теплообменник. 26. Болт масляного теплообменника. 27. Передняя такелажная проушина. 28. Болт передней такелажной проушины. 29. Прокладка головки блока цилиндров. 30. Гильза цилиндров. 31. Установочный штифт головки блока цилиндров. 32. Крышка масляного фильтра. 33. Уплотнительное кольцо крышки масляного фильтра. 34. Масляный фильтр. 35. Заглушка масляной галереи блока цилиндров. 36. Установочный штифт между блоком цилиндров и коробкой передач. 37. Датчик положения коленчатого вала. 38. Болт датчика положения коленчатого вала. 39. Датчик давления масла. 40. Масляная форсунка поршня в сборе. 41. Болт крепления маховика к коленчатому валу (механическая коробка передач). 42. Маховик (механическая коробка передач). 43. Болт крепления маховика к коленчатому валу (автоматическая коробка передач). 44. Маховик (автоматическая коробка передач). 45. Задний сальник коленчатого вала. 46. Блок цилиндров. 47. Верхний упорный подшипник коленчатого вала. 48. Верхние вкладыши коренных подшипников коленчатого вала. 49. Коленчатый вал. 50. Нижний упорный подшипник коленчатого вала. 51. Нижние вкладыши подшипников коленчатого вала. 52. Нижняя часть картера. 53. Болт периметра нижней части картера. 54. Болт пластины датчика уровня масла в двигателе. 55. Датчик уровня масла в двигателе. 56. Фиксирующее кольцо датчика уровня масла в двигателе. 57. Установочные штифты масляного поддона. 58. Болт коренных подшипников нижней части картера. 59. Пробка сливного отверстия масляного поддона. 60. Болт масляного поддона двигателя. 61. Длинный болт масляного поддона двигателя. 62. Масляный поддон двигателя. 63. Стартер. 64. Болт стартера. 65. Передний датчик детонации. 66. Задний датчик детонации.
