Детали установки поддона картера двигателя
Снятие
1. Снимите ремень привода генератора.
2. Снимите воздушный фильтр с измерителем воздушного потока
3. Отсоедините отрицательный провод от батареи.
4. Снимите нижний защитный щиток двигателя.
5. Слейте двигательное масло.
6. Отсоедините разъем проводки от датчика давления масла на маслораспределителе (18).
7. Отверните трубопроводы АТ (17) от поддона (20).
8. Отверните трубопроводы подмешивания воздуха в выхлоп (15) в нижней части поддона (18) и левого и правого кронштейнов двигателя.
9. Отверните маслораспределитель (18).
10. Отсоедините разъем (2) от датчика уровня масла (S43) в поддоне (20).
11. Отверните болты (14) крепления поддона.
12. Снимите передний стабилизатор поперечной устойчивости.
13. Снимите передние пружины (21).
14. Отверните амортизатор (27) снизу.
15. Отверните обе нижние передние опоры двигателя (09) от передних кронштейнов (28).
16. Установите подъемник (060) двигателя.
17. Приверните подъемные проушины двигателя спереди и сзади.
18. Отверните направляющую трубу указателя уровня масла (3) от крышки головки блока цилиндров.
19. Отверните щиток (26) шарнира рулевого вала (25) и закрепите его сбоку.
20. Отсоедините шарнир рулевого вала (25).
21. Поднимите двигатель с помощью домкрата (070).
22. Снимите задние крышки болтов (22).
23. Отверните болты (22) передней опоры (28).
24. Опустите переднюю часть двигателя (28) до тех пор, пока не будет возможным снять поддон.
25. Снимите генератор (13).
26. Отверните трубопроводы АТ (16) и (17), снимите масляный радиатор (11), компрессор кондиционера от поддона.
27. Отверните направляющую трубу щупа измерения уровня масла (3) от поддона.
28. Отверните болты крепления поддона.
29. Опустите поддон (20) и снимите его, переместив вперед.
30. Замените прокладку (21).
Установка
Установка производится в порядке, обратном снятию.

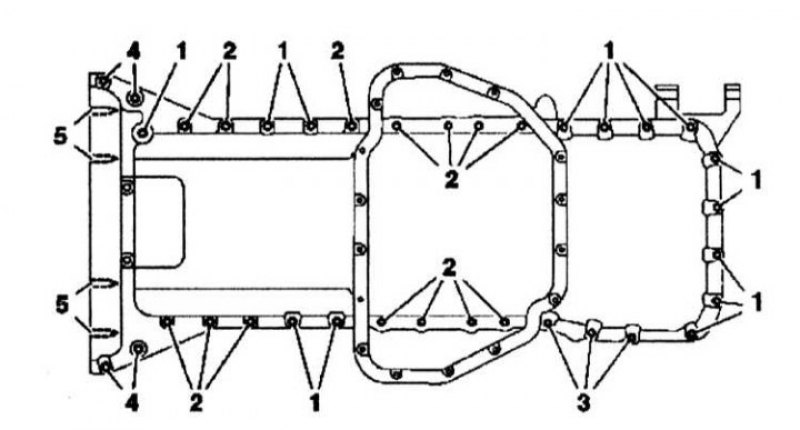

Порядок затягивания и ослабления болтов крепления поддона двигателя: 1 - Болты М6х22; 2 - Болт М6х50; 3 - Болты М6х85; 4 - Болты М8х40; 5 - Боты М10х40
