Примечание. См. также Раздел Привод ГРМ - общая информация, обслуживание компонентов

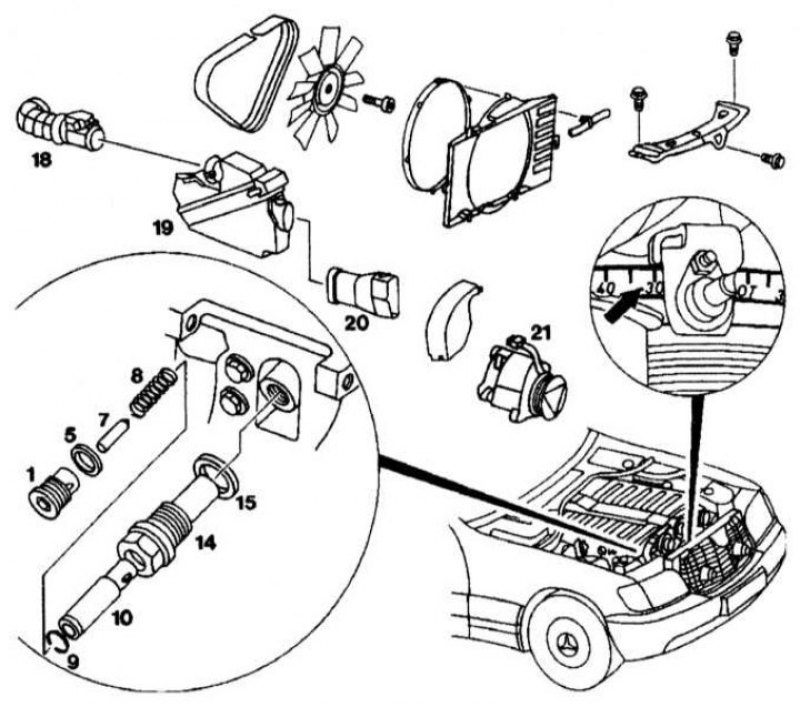

Детали установки натяжителя цепи привода ГРМ: 1 - Пробка; 5, 15 - Уплотнительные кольца; 7 - Палец; 8 - Пружина; 9 - Пружинное кольцо; 10 - Упорный болт; 14 - Корпус натяжителя; 18, 20 - Воздуховоды; 19 - Воздушный фильтр; 21 - Воздушный насос

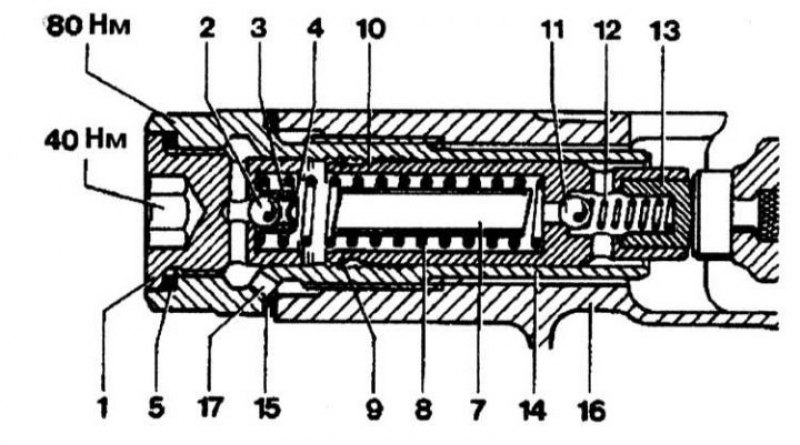

Конструкция натяжителя цепи привода ГРМ: 1 - Пробка; 2, 11 - Шарики; 3, 12 - Нажимные пружины; 4 - Направляющая шарика; 5, 15 - Алюминиевые уплотнительные кольца; 7 - Палец; 8 - Упорная пружина; 9 - Ограничительная пружина; 10 - Упорный болт; 13 - Упорная деталь; 14 - Корпус натяжителя; 16 - Крышка цепи привода ГРМ; 17 - Масляный канал
Снятие
1. Установите поршень первого цилиндра в положение 30° после ВМТ. 2. Ослабьте пробку (1) примерно на один оборот.
3. Отверните натяжитель в сборе.
4. Снимите пробку (1) с уплотнительным кольцом (5). Отверните упорный болт (10) вместе с ограничительной пружиной (9) в упорном направлении. Протрите все элементы.
Установка
1. Вверните корпус натяжителя (14) с новым уплотнительным кольцом (15) и затяните его моментом 50 Нм.

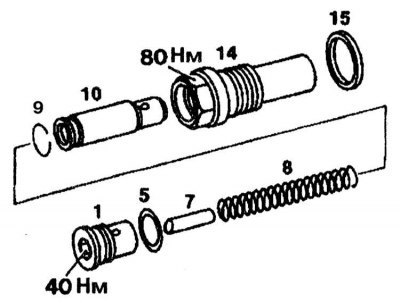

2. Закрепите уплотнительное кольцо (15) герметиком в корпусе натяжителя (14) так, чтобы оно было центровано. Затяните корпус натяжителя моментом 80 Нм.

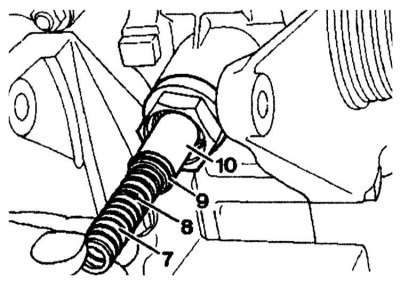

3. Вставьте упорный болт (10) в корпус натяжителя вместе с ограничительной (9) и нажимной (8) пружинами и пальцем (7).
4. Вверните пробку (1) в корпус натяжителя (14) с новым уплотнительным кольцом (5) и затяните ее моментом 40 Нм.
