Снятие

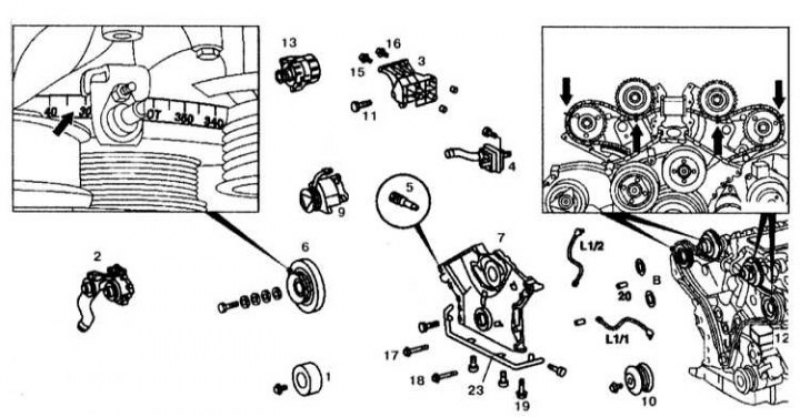

Детали установки крышки цепи привода ГРМ
1. Снимите передние крышки.
2. Снимите насос системы охлаждения (2).
3. Снимите воздушный фильтр с измерителем воздушного потока.
4. Снимите воздушный насос (9).
5. Снимите генератор (13).
6. Установите поршень первого цилиндра в положение 30° после ВМТ.
7. Пометьте расположение цепи привода ГРМ относительно звездочек распределительных валов.
8. Снимите шкив коленчатого вала с демпфером крутильных колебаний.

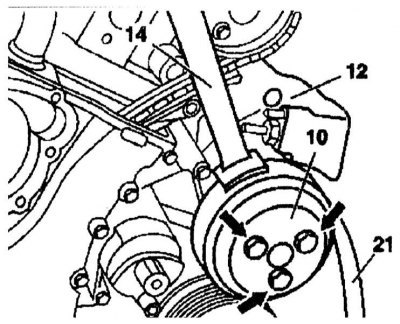

Болты крепления шкива рулевого насоса (показаны стрелками): 10 - Шкив рулевого насоса; 12 - Насосная сборка; 14 - Фиксатор; 21 - Приводной ремень

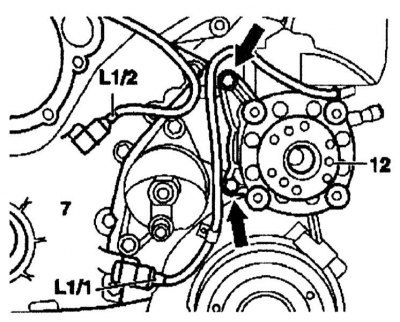

Болты крепления рулевого насоса (стрелки) и контактные разъемы электропроводки датчиков ВМТ (L/1) и (L1/2): 7 - Крышка цепи привода ГРМ; 12 - Насосная сборка
1. Отверните шкив (10) рулевого насоса (12) и снимите его, установите ремень привода генератора (21) над шкивом (10), установите фиксатор (14) и ослабьте крепежные болты.
2. Выверните болты крепления рулевого насоса (12) и закрепите насос с присоединенными трубками сбоку. На двигателях с датчиком ВМТ отверните датчики (L1/1) и (L1/2) от крышки цепи привода ГРМ.
[Информация доступна на портале AutoInstruction.ru]

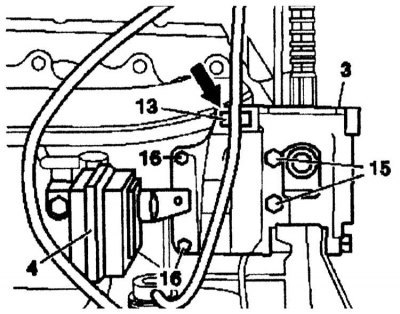

Местоположение фильтра воздушного насоса (4); болты (15) и (16) крепления опорного кронштейна (3) воздушного насоса/генератора: 4 - Насос; 15, 16 - Болты; 3 - Крепления опорного кронштейна
1. Отверните фильтр воздушного насоса (4) и снимите его.
2. Отверните болты (15) и (16) и снимите кронштейн (3) воздушного насоса/генератора.

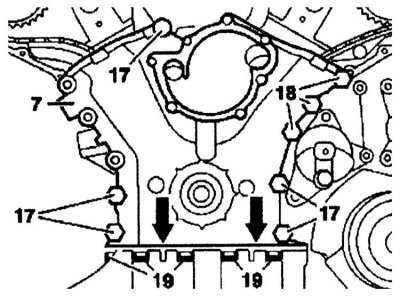

3. Отверните натяжитель цепи привода ГРМ. 4. Отверните болты (17), (18) и (19) и снимите крышку цепи привода ГРМ.
Установка

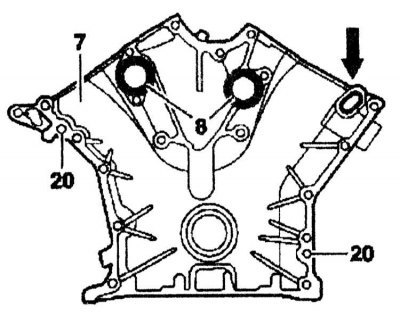

8 - Уплотнительные кольца; 20 - Направляющая втулка
1. Протрите и смажьте герметиком уплотнительные поверхности (стрелка) масляной магистрали крышки цепи привода ГРМ (7).
2. Протрите уплотнительные поверхности крышки цепи привода ГРМ (7) и блока цилиндров. Смажьте уплотнительные поверхности масляной магистрали крышки цепи привода ГРМ (7) герметиком 002 989 73 20 10.
3. Замените уплотнительные кольца (8).
4. Установите крышку цепи привода ГРМ (7). 5. Затяните болты крепления (17) и (18) первыми.

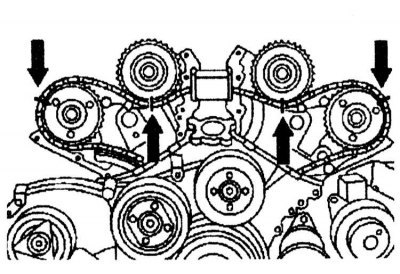

6. Проверьте совмещение цветных меток (стрелки) на цепи привода ГРМ и на звездочках распределительных валов.
7. Установите натяжитель цепи привода ГРМ.
8. Далее установка проводится в порядке, обратном снятию.
