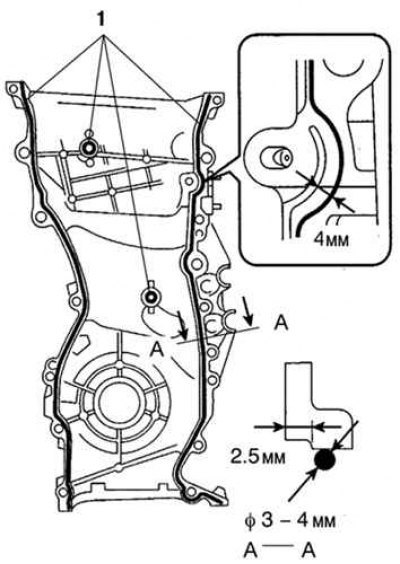

Рис. 2.160. Места нанесения герметика на крышку цепи привода: 1 – герметик
Нанесите герметик на крышку цепи привода ГРМ, как показано на рисунке 2.160 (толщина слоя 3–4 мм).

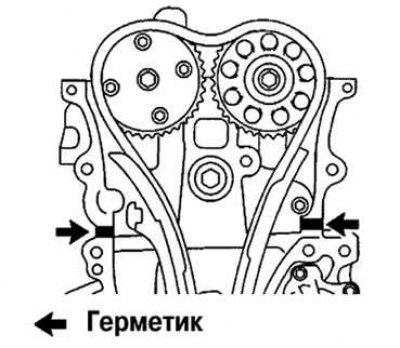

Рис. 2.161. Места нанесения герметика
Не наносите избыточное количество герметика на контактные поверхности. Детали должны быть собраны в течение времени, указанного в инструкции по использованию герметика. В противном случае вновь снимите герметик и уложите новый. Нанесите герметик в места, показанные на рисунке 2.161 (толщина слоя 2 мм).

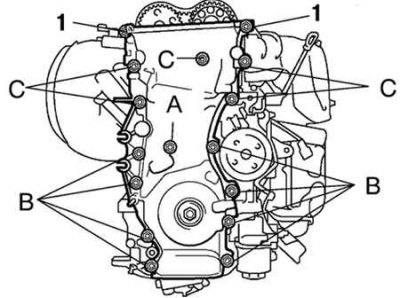

Рис. 2.162. Местоположения болтов и гаек крепления крышки цепи привода механизма газораспределения: 1 – гайки
Установите крышку цепи привода ГРМ. Равномерно, за несколько проходов, заверните четырнадцать болтов и две гайки (рис. 2.162).
Моменты затяжки:
- болт «А» — (длина 30 мм. головка на 10мм) - 9 Н·м;
- болт «В» — (длина 30 мм, головка на 12 мм) - 21 Н·м;
- болт «С» — (длина 40 мм, головка на 14 мм) - 43 Н·м;
- гайки - 9 Н·м.
