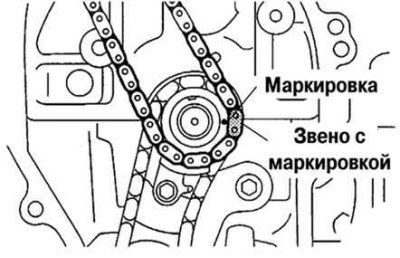

Рис. 2.156. Совмещение меток звездочки коленчатого вала
Наденьте цепь на звездочку коленчатого вала, совместив звено с цветной маркировкой (синей или оранжевой) с маркировкой на звездочке (рис. 2.156).

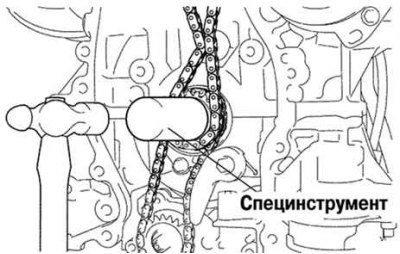

Рис. 2.157. Фиксация звездочки коленчатого вала
Зафиксируйте звездочку коленчатого вала с помощью специального инструмента 09309-37010 (рис. 2.157).

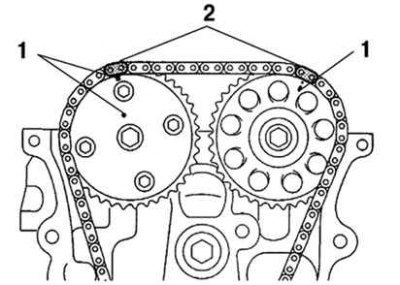

Рис. 2.158. Совмещение меток цепи привода ГРМ и звездочки распределительных валов: 1 – маркировки звездочек; 2 – цветная маркировка звеньев цепи
Наденьте цепь привода ГРМ на звездочки распределительных валов, совместив звенья с цветными маркировками (желтыми) с маркировками на звездочках (рис. 2.158).
Установите башмак натяжителя цепи привода механизма газораспределения.
Установите успокоитель цепи привода механизма газораспределения, затянув болт крепления моментом затяжки 19 Н·м.
