Снятие

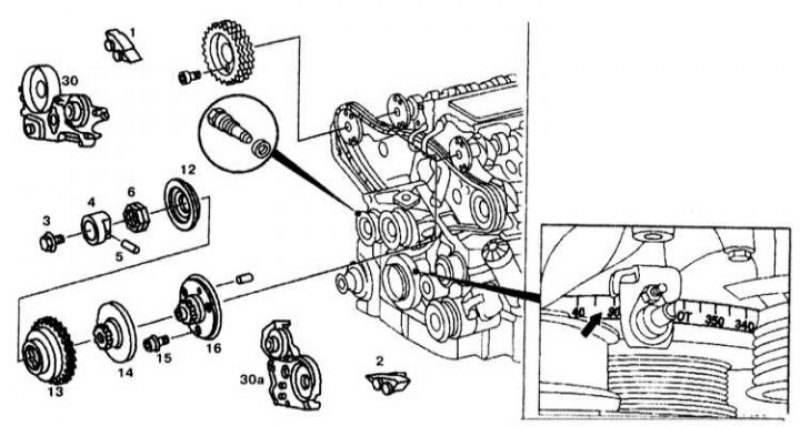

Детали установки регулятора распределительного вала: 1 - Направляющий рычаг правой головки блока цилиндров; 2 - Направляющий рычаг левой головки блока цилиндров; 3, 15 - Болты; 4 - Арматура; 5 - Стопорный палец; 6 - Гайка; 12 - Крышка; 13 - Звездочка распределительного вала; 14 - Плунжер; 16 - Фланец
1. Снимите верхние крышки (30) и (30a).

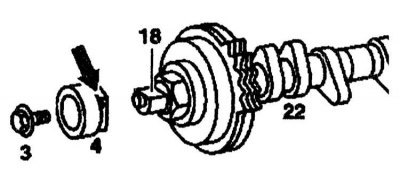

2. Снимите направляющие рычаги (1) и (2). 3. Отверните болт (3) и снимите арматуру (4).

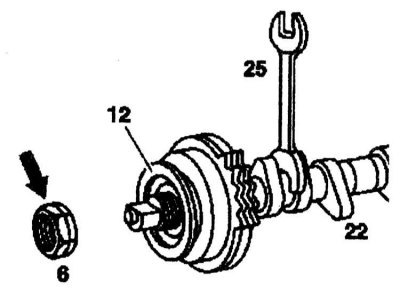

4. Отверните гайку (6), - удерживайте распределительный вал (22) от проворачивания ключом (25).

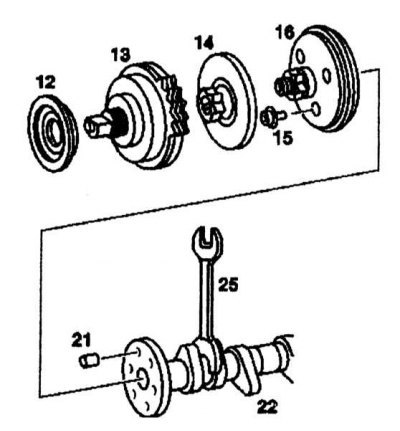

5. Снимите крышку (12), звездочку распределительного вала (13) и установочный плунжер (14). Отверните фланец (16) с впускного распределительного вала (22) и снимите его.
Установка
1. Установите фланец (16) на распределительный вал (22). Обратите внимание на установочный палец (21).

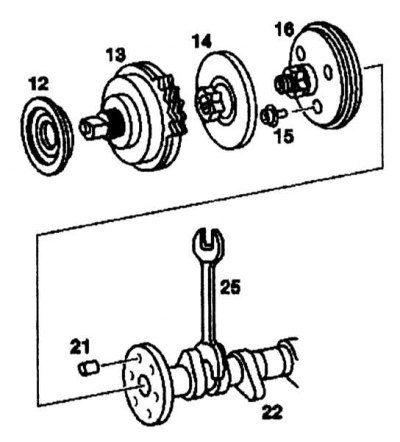

2. Приверните фланец (16) к распределительному валу (22). Придержите распределительный вал (22) ключом (25) и затяните болты (15).

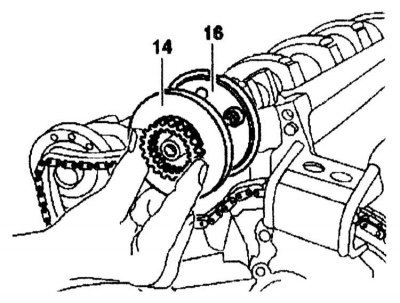

3. Установите установочный плунжер (14) на фланец (16) в фиксированное положение, вращая его по часовой стрелке.

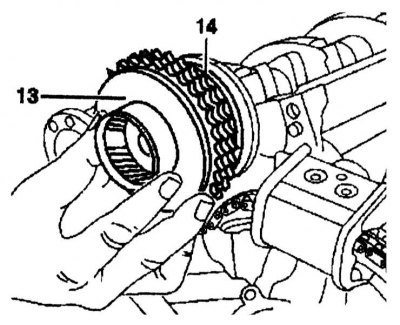

4. Установите звездочку распределительного вала (13) на установочный плунжер (14) в фиксированное положение, вращая его против часовой стрелки.
5. Установите крышку (12).
6. Установите арматуру (4). Палец (стрелка) в арматуре (4) должен быть совмещен с установочным плунжером (18).

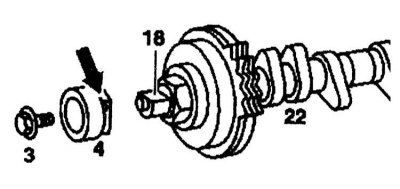

7. Вверните болт (3), придерживая арматуру (4) за лыску (стрелка).
