Примечание. См. также Раздел Привод ГРМ - общая информация, обслуживание компонентов

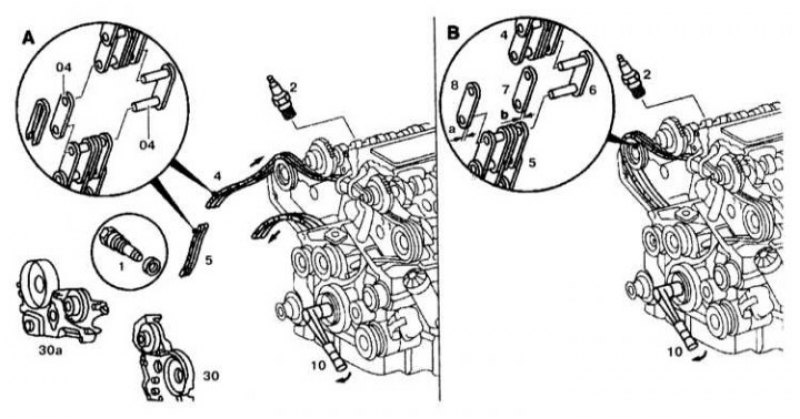

Замена цепи привода ГРМ: A - Рассоединение цепи привода ГРМ; В - Заклепывание цепи привода ГРМ с помощью соединительного звена; 6 - Толщина промежуточной пластины 7a = 1.6 мм, толщина наружной пластины 8b = 1.2 мм
1. Снимите верхние крышки (30) и (30a).
2. Снимите натяжитель цепи привода ГРМ.
3. Снимите свечи зажигания.
4. Рассоедините цепь привода ГРМ.
5. Накройте крышку ГРМ тканью.
Рассоединение цепи
1. Вверните упорный шпиндель (02) вместе с упорным пальцем (02a) в приспособление (03).
2. Установите приспособление (03) на цепь.
3. Вворачивайте упорный шпиндель (02) до тех пор, пока упорный палец (02a) не упрется в палец цепи.

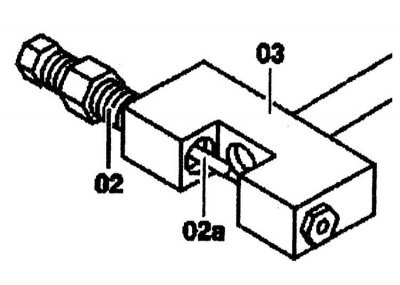

4. Вверните упорный шпиндель (02) и выпрессуйте палец цепи.

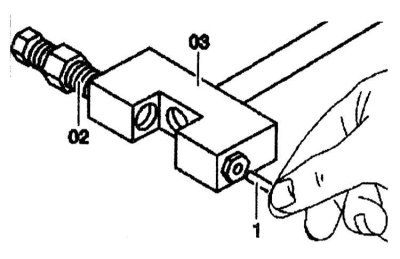

5. Отверните упорный шпиндель (02) и снимите приспособление (03). Извлеките палец из приспособления (03).
Сборка цепи

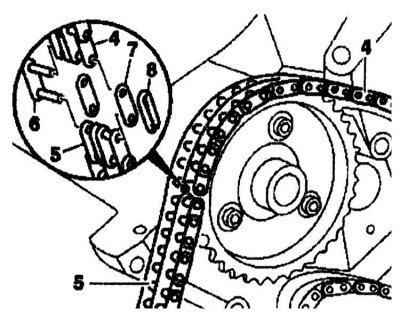

1. Присоедините новую цепь (5) к старой (4) с помощью соединительного звена, состоящего из замка (6), пластины (7), промежуточной пластины и крышки (8).

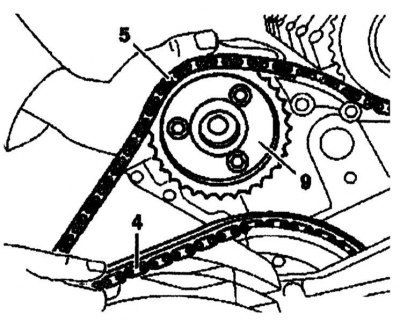

2. Проверните коленчатый вал в направлении вращения двигателя с помощью ключа. Придержите цепь (5) рукой на звездочке правого выпускного распределительного вала (9) и извлеките нижний конец цепи (4) наружу из крышки цепи привода ГРМ.
3. Продолжайте вращать коленчатый вал двигателя до тех пор, пока не появится возможность соединить оба конца новой цепи соединительным звеном.
4. Отсоедините старую цепь и снимите соединительное звено.

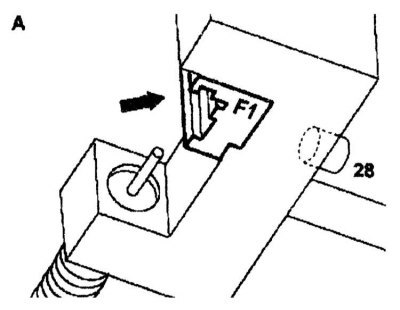

5. Соедините новую цепь соединительным звеном и промежуточной пластиной (толщиной 1.6 мм). 6. Установите упорную деталь сметкой (F1) в заклепочный инструмент и вверните болт (28).

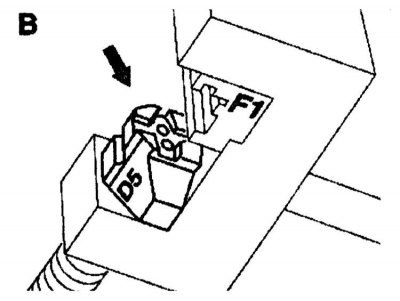

7. Установите упорную деталь сметкой (D5) в заклепочный инструмент.

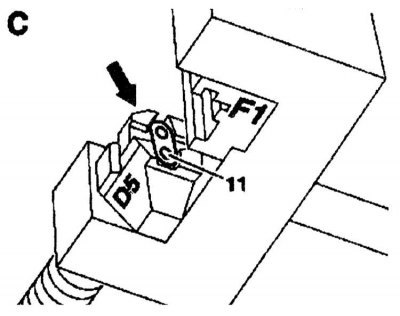

8. Вставьте наружную пластину (11) (толщиной 1.2 мм) в упорную деталь (D5).
Оригинал можно просмотреть на сайте AutoInstruction.ru

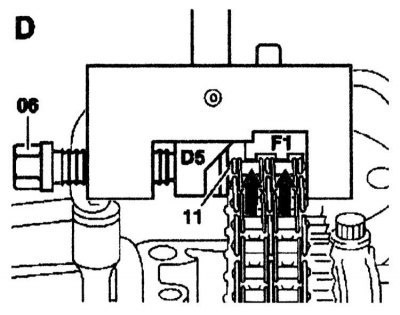

9. Установите стержни (стрелки) на пальцы соединительного звена. Вверните шпиндель (06) до полного сопротивления. При вворачивании убедитесь в том, что пальцы соединительного звена правильно вошли в отверстие в пластине.

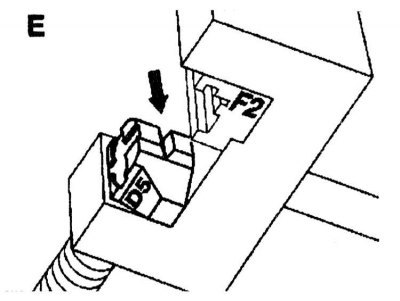

10. Установите упорную деталь сметкой (D5).

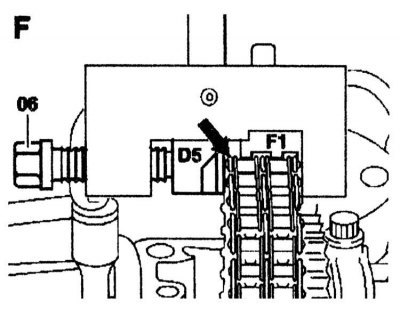

11. Установите заклепочный инструмент посредине пластины.
12. Затяните шпиндель (06). Момент затягивания 30-35 Нм.
Внимание! Пальцы соединительного звена заклепываются отдельно.

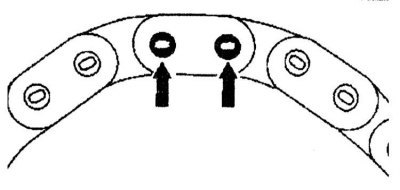

13. Проверьте качество заклепывания, в случае необходимости повторите процесс.
