Примечание: в двигателях 3.8L масляный насос вмонтирован в крышку цепи привода распредвала.
Снятие
1. Отсоедините минусовой провод аккумулятора.
2. Слейте охлаждающую жидкость и снимите ремни (глава 1).
3. Снимите правое переднее колесо и выньте внутренний вкладыш крыла (глава 11).
4. Снимите промежуточный шкив и блок кронштейна (глава 3).
5. Снимите водяной насос (глава 3).
Только для двигателей 3.8L
6. Отсоедините верхний шланг радиатора от корпуса термостата.
(Текст предоставлен порталом: www.autoinstruction.ru)
7. Снимите масляный поддон (раздел 14).
8. Снимите распределитель (глава 5).
Для всех двигателей
9. Открутите болты насоса гидроусилителя руля (если автомобиль им оборудован) и отложите в сторону, не отсоединяя шлангов.
10. В машинах с воздушным кондиционером открутите болты кронштейна, поддерживающего передний компрессор, но не снимайте сам компрессор.
Предупреждение! система воздушного кондиционирования находится под высоким давлением. Не трогайте наконечники, поскольку неожиданный выброс может привести к серьезной травме.
11. Снимите виброамортизатор (раздел 9).
12. Открутите болты крышки цепи привода распредвала.
13. Строньте крышку с места молотком с мягкой прокладкой и снимите ее с двигателя.
Осторожно: не прикладывайте слишком большое усилие, чтобы крышка не треснула. Если крышка не снимается, проверьте еще раз все болты. На двигателях 3.8L легко забыть болт с головкой Аллена, расположенный под корпусом масляного фильтра.
14. Тщательно прочистите и проверьте все детали, удалите остатки прокладок (см. рисунок) Масляную пленку снимите растворителем.
Для двигателей 3.8L
15. При снятии промежуточного вала с передней крышки, сначала снимите зажим с вала, затем выньте его из крышки.

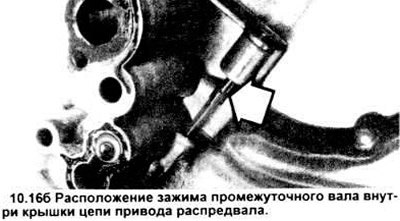

16. Для установки вала сделайте метку на расстоянии 1 дюйма от тормоза (см. рисунок). Вдвигайте вал до тех пор. пока он не сядет на масляный насос, и защелкните зажим на валу так. чтобы его верх был прямо под меткой, сделанной на валу (см. рисунок).
17. Масляный насос вмонтирован в крышку цепи привода распредвала. Дальнейшая информация - в разделе 15.
18. Убедитесь, что кнопка осевой нагрузки и пружина распредвала правильно расположены на конце распредвала (см. рисунок).
Установка
19. Установите крышку на место, склеив ее (Форд D7AZ -19В508 - А или аналогичного) с новой прокладкой. Нанесите герметик для трубопроводов (Форд D6AZ - 19558 - А или аналогичного) на резьбовые части болтов.
20. Затяните болты до необходимого значения момента.
21. Установите оставшиеся детали в порядке, обратном разборке.
22. При необходимости добавьте масло и охлаждающую жидкость, заведите двигатель, проверьте утечки.
