Четырехцилиндровый двигатель
Снятие
1. Отсоедините минусовой провод аккумулятора.
2. Слейте охлаждающую жидкость (см. главу 1).
3. Ослабьте хомут шланга и отсоедините от водяного насоса впускную трубку.
4. Ослабьте болты шкива водяного насоса.
Примечание: прежде чем ослабить и снять приводной ремень, убедитесь, что откручены болты шкива водяного насоса.
5. Ослабьте натяжитель ремня и снимите приводной ремень со шкива насоса (см. главу 1).
6. Снимите шкив насоса.
7. Ослабьте хомут шланга и отсоедините шланг от насоса.
8. Открутите три болта крепления насоса и снимите его.
Установка
9. Убедитесь, что прилегающие поверхности блока и насоса очищены от материала прокладки.
10. Нанесите герметизирующий состав (PSSC) типа В5А - 19554 - А или аналогичный ему на прокладку насоса, затем разместите агрегат и прокладку на блоке.
11. Закрутите три крепежных болта, затяни их до требуемого значения момента.
12. Последующая установка обратна разборке.
Двигатели типа V6
Разборка
13. Отсоедините минусовой провод аккумулятора.
14. Слейте охлаждающую жидкость (см. главу 1).

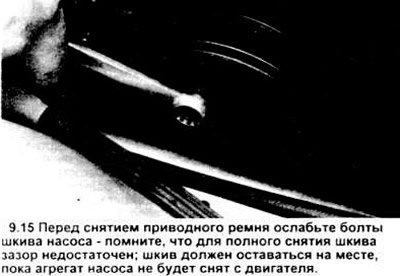

15. Ослабьте крепление четырех болтов шкива насоса (см. рисунок).
Примечание: перед снятием приводного ремня убедитесь, что болты шкива насоса откручены, но не пытайтесь сразу же снимать шкив - зазор между выступом вала насоса и кожухом колеса недостаточен. Шкив нельзя снять до тех пор, пока не отсоединен насос.
16. Снимите приводной ремень (ремни) (см. главу 1).
17. Снимите генератор (см. главу 5).

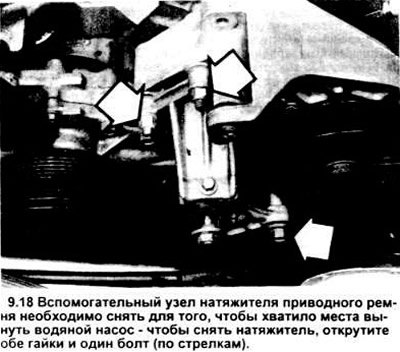

18. Снимите вспомогательные болты крепления узла натяжителя приводного ремня (см. рисунок).
19. Ослабьте хомут шланга и отсоедините шланг от водяного насоса.

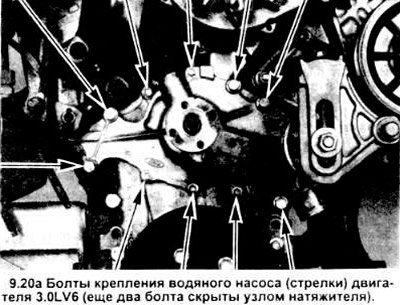

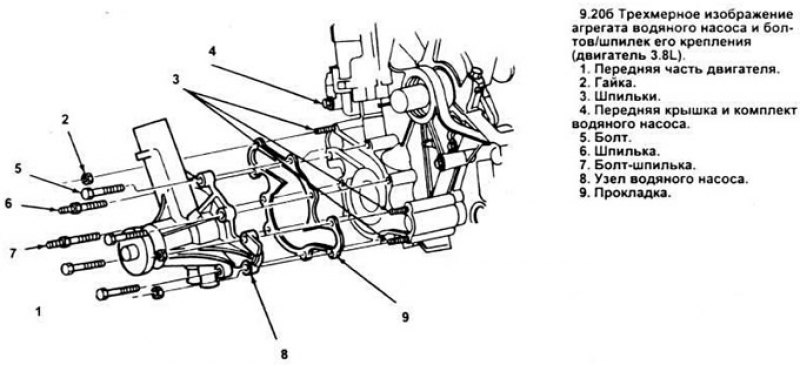

20. Открутите болты водяного насоса (см. рисунок).
21. Отсоедините водяной насос от крышки цепи привода распредвала.
Установка
22. Очистите сопрягаемые поверхности водяного насоса и крышки цепи привода распредвала.
23. Покрыв поверхность прокладки контактной адгезией (D7AZ 19В508 - А или аналогичной), разместите новую прокладку на поверхности насоса.
24. Установив шкив на крепежные шпильки ступицы водяного насоса разместите насос на крышке цепи привода распредвала.
25. Покройте резьбы болтов насоса трубным герметиком (D8AZ - 19558 - А или аналогичным), установите болты и затяните их до требуемого момента затяжки.
26. Установите болты шкива насоса и наживите их вручную.
27. Последующая сборка проводится в порядке, обратном разборке.
28. Сразу же после установки приводного ремня затяните болты крепления шкива к ступице.
