Узел двигателя и вентилятора
1. Откройте дверцу бардачка отпусти ее фиксаторы, опустите дверцу вниз.

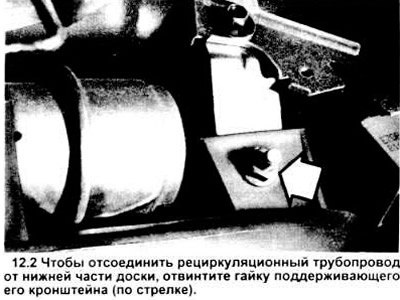

2. Отвинтите гайку крепления кронштейна рециркуляционного трубопровода к капоту (см. рисунок).
3. Отсоедините вакуумный разъем от входа рециркуляционнго вакуумного мотора.
4. Отвинтите 6 винтов, крепящих рециркуляционный трубопровод к узлу обогревателя/ испарителя (см. рисунок).

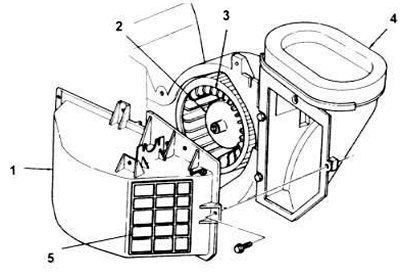

12.4. Трехмерное изображение рециркуляционного трубопровода и мотора вентилятора в корпусе. 1. Рециркуляционный трубопровод. 2. Мотор. 3. Вентилятор. 4. Внешний воздухозаборник. 5. Дверца рециркулятора.
5. Отсоедините узел обогревателя от рециркуляционного трубопровода. опустите последний в проем между панелью приборов и корпусом обогревателя.
6. Отсоедините элекроразъем мотора вентилятора от системы проводов.
7. Снимите скобу вентилятора и сам вентилятор (см. рисунок).

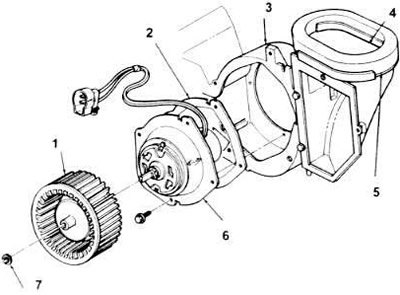

12.7. Трехмерное изображение вентилятора, мотора и корпусного узла. 1. Вентилятор. 2. Прокладка. 3. Корпус мотора (единое целое с корпусом узла обогревателя). 4. Внешний воздухозаборник. 5. Прокладка воздухозаборника. 6. Мотор 7. Фиксирующая шайба.
8. Отвинтите 4 винта от опорной плиты мотора. Выньте мотор из корпуса.
9. Установку проводите в обратном порядке.
Сопротивление мотора вентилятора
10. Отсоедините минусовой провод от аккумулятора.

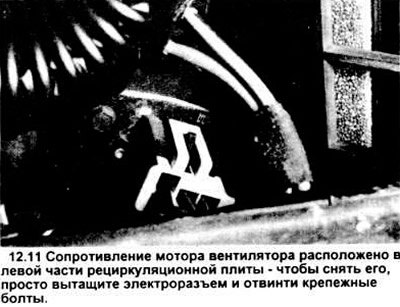

11. Чтобы подобраться к сопротивлению мотора вентилятора и термоограничителю, откройте дверцу бардачка отпустите фиксаторы корпуса бардачка и опустите его вниз. Сопротивление мотора вентилятора и термоограничитель установлены на корпусе обогревателя (см. рисунок), слева от рециркуляционного трубопровода.
12. Выньте электроразъем сопротивления.
13. Отвинтите два винта, крепящих сопротивление и снимите его с корпуса обогревателя.
Информация размещена на интернет-сайте Autoinstruction.ru
14. Установка проводится в обратном порядке.
Осторожно: не наносите герметик на крепежную поверхность сопротивления.
