Внимание 1: перед началом работ разрядите систему кондиционирования (обратитесь к специалисту).
Внимание 2: некоторые модели 1992 г выпуска оборудованы системой кондиционирования типа R134 На деталях таких систем имеются желтые ярлыки со словами "NON - CFC". Также, муфта компрессора на системах R134 золотистого цвета Они очень похожи на компрессоры типа R12, но не взаимозаменяемы. Не используйте компрессоры типа R134 в системах R12, которые стоят на всех моделях до 1991 года.
1. Слейте жидкость системы охлаждения (глава 1).
2. Снимите электровентилятор с кожухом (раздел 4).
3. Снимите радиатор (раздел 5).
4. Отсоедините два трубопровода с правой стороны конденсатора. пользуясь пружинно-замковым инструментом размером в 1/2 дюйма (см. главу 4).
5. открутите болты, крепящие конденсатор к опоре радиатора (см. рисунок), снимите конденсатор с автомобиля.

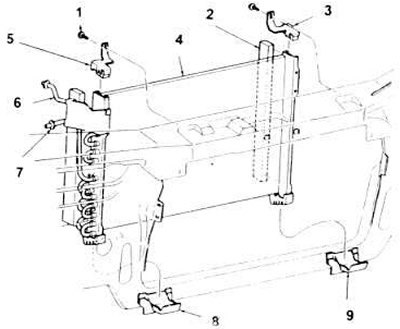

15.5. Конденсатор воздушного кондиционера в сборе. 1. Винты с шайбами (по 1 шт. для каждого кронштейна). 2. Прокладка. 3. Верхний левый опорный кронштейн конденсатора. 4. Конденсатор. 5 Верхний правый опорный кронштейн конденсатора. 6. Коллектор с трубками (линия разряда идет от конденсатора). 7. Трубки конденсатора (к аккумулятору / осушителю подсоса. испарителю, трубке с фиксированным сечением). 8. Нижний правый опорный кронштейн конденсатора. 9. Нижний левый опорный кронштейн конденсатора.
(Текст взят с портала проекта: AutoInstruction.ru)
6. Установка проводится в обратном порядке.
7. Для зарядки системы и проверки на утечки обратитесь к специалисту.
