РКПП S5D 280Z
Замену уплотнительного кольца штока выбора передач РКПП S5D 280Z необходимо проводить в следующем порядке. Приготовить приспособления «23.0.210» и «23.0.220» и снять коробку передач.
Снять стопорную скобу (11) с обоймы (12) штока выбора передач. Вынуть тягу привода переключения передач (10) из обоймы штока выбора передач и снять шайбы.

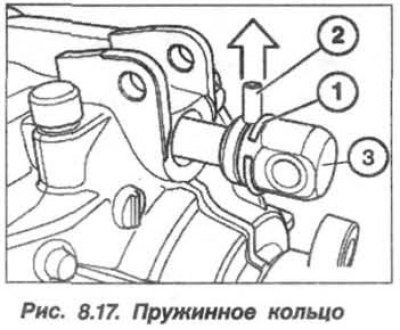

Подцепить пружинное кольцо (1, рис. 8.17), установленное в канавке, и сдвинуть его в сторону, освобождая доступ к штифту (2). Выдавить вверх (или вниз) цилиндрический штифт (2) из обоймы штока выбора передач и снять обойму (3).

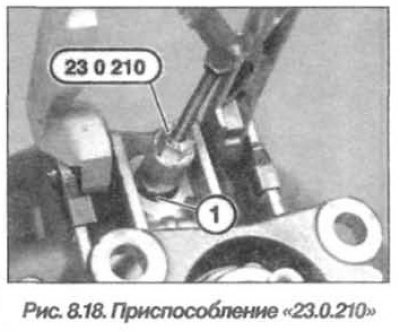

Включить вторую передачу, ввернуть приспособление «23.0.210» (рис. 8.18) до прочного соединения с уплотнительным кольцом (1). Используя приспособление «23.0.210» выпрессовать уплотнительное кольцо.
[Оригинал опубликован на веб-сайте: autoinstruction]

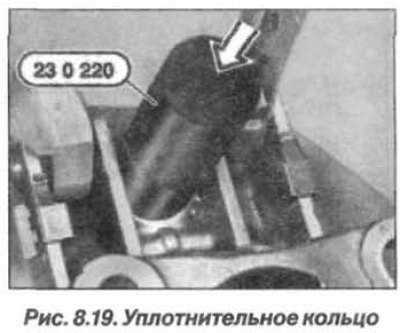

Смазать рабочие кромки уплотнительного кольца и штока выбора передач трансмиссионным маслом и, используя приспособление «23.0.220» (рис. 8.19), запрессовать уплотнительное кольцо (стрелка).
При сборке необходимо смазать палец тяги переключения передач и сферическую часть штока выбора передач маслом типа Circolight и заменить пружинное кольцо.
