Важным элементом безопасности автомобиля являются фары, фонари и лампы.
Передние фары и фонари

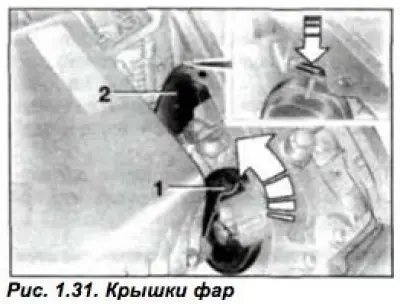

Для доступа к лампам фар необходимо открыть капот и снять крышки фар (рис. 1.31), на галогеновых фарах ближнего света повернуть крышку (1) против часовой стрелке, дальнего света и стояночных огней — нажать на язычок (2).

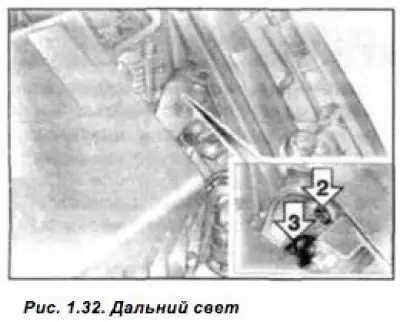

В фарах дальнего света используются галогенные лампы типа Н1 мощностью 55 Вт (рис. 1.32),

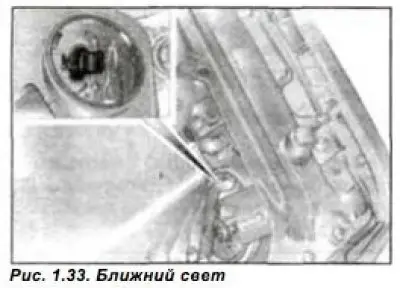

В фарах ближнего света галогенные лампы типа Н7 мощностью 55 Вт (рис. 1.33).
Фары ближнего света расположены по периферии, фары дальнего света ближе к оси автомобиля.
При замене лампы дальнего света снять крышку, отсоединить LUC, отцепить стопорную скобу (3).
При замене лампы ближнего света необходимо снять крышку, повернуть патрон лампы влево и снять его. Повернуть патрон лампы против часовой стрелки, взявшись за цоколь патрона, заменить лампу, удерживая ее за цокольную часть.
Установить на соединитель новый патрон с лампой, следя при этом за точностью его посадки.
Источник доступен на веб-сайте www.Autoinstruction.ru
Защитные стекла фар протирать с использованием чистящих жидкостей (специальных шампуней) с последующим промыванием обильным количеством воды. Образовавшуюся наледь удалять специальными аэрозолями для оттаивания.
Ксеноновые фары
Ксеноновые фары BMW X5 E53 имеют повышенный срок службы и высокую надежность, могут быть установлены на автомобиль по заказу или на СТОА. Они значительно лучше и равномернее освещают дорогу перед автомобилем, а также ее боковые части по сравнению с обычными галогенными лампами.
Внимание! Максимальная яркость свечения ксеноновой фары достигается приблизительно через 15 секунд, т.к. это дуговая лампа.

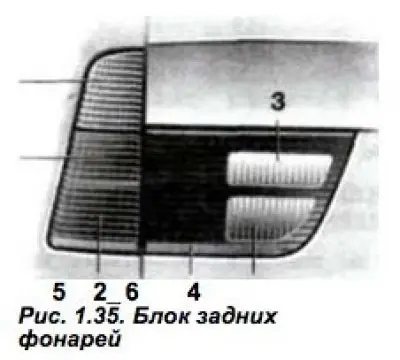

- габаритный фонарь, красный (2);
- фонарь заднего хода, белый (3);
- задний противотуманный фонарь, красный (4);
- стоп-сигнал, красный (5);
- отражатель (6).
Все ламы установленные в задний фонарь имеют мощность 21 Ватт.
Фонарь в крыле
Для замены лампы в фонаре заднего крыла необходимо открыть крышку в крыле, если необходимо, то приподнять обшивку.

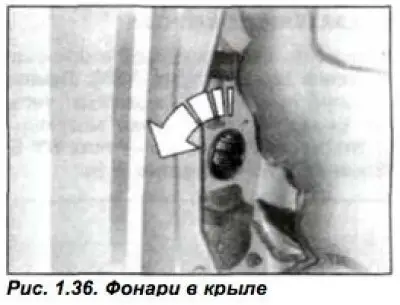

Слегка нажав, повернуть патрон (рис. 1.36) лампы против часовой стрелки и вынуть его. Аналогично извлечь саму лампу и заменить ее.

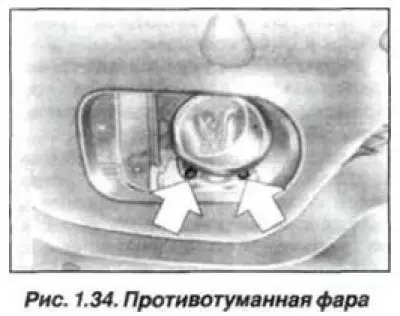

В противотуманных фарах используются лампы типа Н11 мощностью 55 Вт (рис. 1.34).
Фонарь в нижней крышке багажника
Для замены лампы в фонаре нижней крышке багажника необходимо открыть крышку и с помощью отвертки отсоединить щиток в нижней крышке багажника.

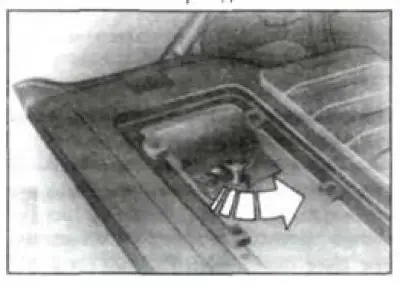

Слегка нажав, повернуть патрон (рис. 1.37) лампы против часовой стрелки и вынуть его. Аналогично извлечь саму лампу и заменить ее.
Рис. 1.37. Фонари в крышке
Центральный стоп-сигнал
Центральный стоп-сигнал на автомобиле выполнен в виде светодиодной полосы в заднем спойлере. Замену стоп-сигнала проводить только на СТОА.
Фонарь подсветки номерного знака
Фонарь подсветки номерного знака расположен в крышке багажника и имеет мощность 5 Вт.

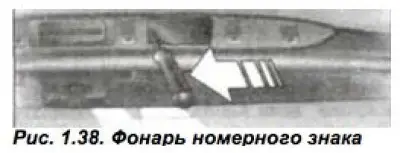

Замену фонаря подсветки номерного знака проводить в следующем порядке (рис. 1.38).
Вставить отвертку в прорезь и надвить вбок (стрелка), фонарь выйдет из крепления. Снять фонарь и заменить лампу.
Указатели поворота

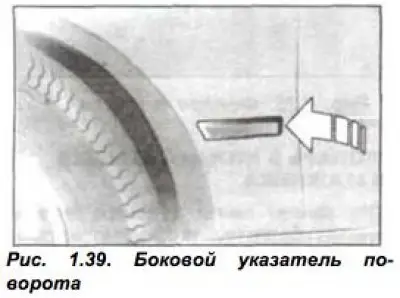

Автомобиль имеет передние и боковые указатели поворота (рис. 1.39).
Лампы передних указателей поворота типа Р21 W или PY 21 W имеют мощность 21 Вт, боковых указателе — типа WY 5 W или W 5 W, мощностью 5 Вт.
Замену лампы бокового указателя поворота необходимо проводить в следующем порядке. Пальцем отжать фонарь вперед (см. стрелку) и снять его. Вынуть лампу, слегка нажав на нее и повернув влево. Заменив лампу, установить патрон на место до щелчка.
