Внешнее и внутреннее освещение (Ford Scorpio Mk1)

Основная фара

Замена лампочки дальнего и ближнего света

1. Открыть капот.

2. Повернуть заднюю крышку фары против часовой стрелки и снять ее.

3. Отсоединить от лампочки электрический разъем и сжать лапки (указаны стрелками) пружинного фиксатора.

4. Извлечь лампочку (указана стрелкой) из фары.

5. Новую лампочку установить таким образом, чтобы выступы держателя лампочки вошли в пазы рефлектора фары и закрепить пружинным фиксатором.

Внимание! Категорически запрещается касаться стеклянного баллона лампочки голыми руками. В противном случае необходимо протереть баллон лампочки спиртом.

6. Установить на лампочку разъем и закрыть заднюю крышку фары.

7. Проверить регулировку света фар.

Замена лампочки габаритного света

1. Открыть капот.

2. Повернуть заднюю крышку фары против часовой стрелки и снять ее.

3. Извлечь из нижней части рефлектора держатель лампочки вместе с лампочкой.

4. Потянуть за лампочку (указана стрелкой) и извлечь из держателя.

5. Вдвинуть новую лампочку в держатель и установить держатель в рефлектор.

6. Закрыть заднюю крышку фары.

Замена лампочки переднего указателя поворотов

1. Открыть капот.

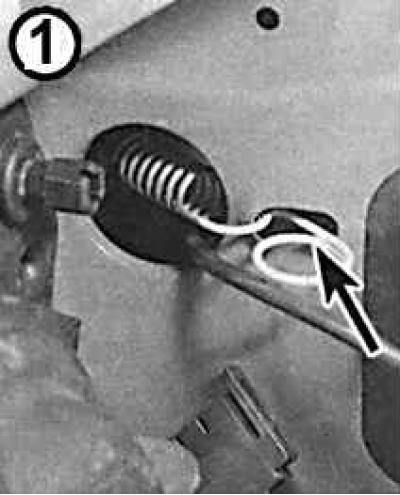

2. В моторном отсеке отцепить пружину удерживающую стекло фонаря указателя поворотов и извлечь его наружу.

3. Повернуть держатель лампочки против часовой стрелки и извлечь его из фонаря.

4. Лампочку вдавить в держатель и в этом положении повернуть против часовой стрелки и извлечь ее.

5. Вставить новую лампочку в держатель (указан стрелкой).

6. Вдавить лампочку до упора и повернуть в этом положении по часовой стрелке.

7. Держатель с лампочкой вставить в фонарь и повернуть по часовой стрелке до фиксации.

8. Вставить на место стекло фонаря и закрепить его пружиной.

Регулировка света фар

Винты регулировки света фар

1 – винт регулировки света в вертикальной плоскости,
2 – винт регулировки света в горизонтальной плоскости

Изменение установки света главных фар выполняется путем поворота винтов, расположенных в задней части фар (доступных со стороны моторного отсека).

В фарах для регулировки в вертикальной плоскости служит нижний винт, а для регулировки в горизонтальной плоскости – верхний винт.

Начальные условия:

шины колес должны быть накачаны до необходимой величины давления воздуха в них;
автомобиль с полным баком топлива должен быть нагружен только массой 75 кг на сидении водителя;
перед автомобиля следует сильно нажать несколько раз для соответствующего размещения упругих элементов подвески

Регулировка луча света фар

Схема регулировки фар

А – граница света, В – центр светового потока, С – зона освещения ближним светом, D – межосевое расстояние фар, Н – высота установки фар, О – ось автомобиля, X = 120 мм для основных фар и X = 220 мм для противотуманных фар.

1. Установить автомобиль на ровной горизонтальной поверхности на расстоянии 10 метров от вертикальной стены.

2. На стене нанести линии разметки в соответствии с рис. Схема регулировки фар.

3. Включить ближний свет фар и закрыть одну фару подручным материалом и произвести регулировку луча света второй фары.

4. Повторить операцию по регулировке для второй фары.

5. При первой возможности произвести регулировку света фар на специальном оборудовании.

Замена лампочки дополнительной фары

1. Открыть капот.

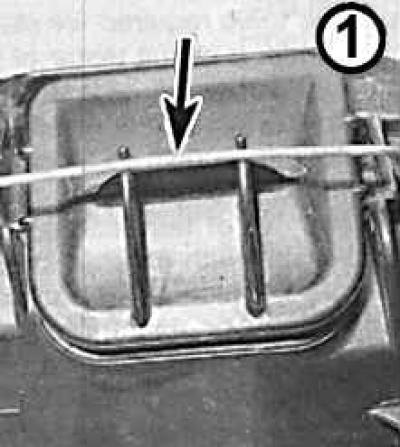

2. Снять с верхней части фары пластмассовую крышку, предварительно освободив проволочные зажимы (стрелка).

3. Сжать и отвести в сторону два проволочных фиксатора.

4. Извлечь лампочку и отсоединить электрический разъем.

5. Подсоединить разъем новой лампочки и установить лампочку (указана стрелкой) таким образом, чтобы выступы держателя лампочки вошли в пазы рефлектора фары.

Внимание! Категорически запрещается касаться стеклянного баллона лампочки голыми руками. В противном случае необходимо протереть баллон лампочки спиртом.

6. Закрепить лампочку двумя проволочными фиксаторами.

7. Установить и зафиксировать пластмассовую крышку.

8. Проверить регулировку света фар.

Замена лампочки передней противотуманной фары

А – винты крепления фары,
С – винт регулировки света фары

1. Вывинтить два винта с двух сторон фары и извлечь фару из гнезда.

2. С задней стороны фары сжать пружинный фиксатор лампочки и отвести его в сторону.

3. Извлечь лампочку и отключить электрический разъем.

4. Новую лампочку установить таким образом, чтобы выступы держателя лампочки вошли в пазы рефлектора фары и закрепить пружинным фиксатором.

Внимание! Категорически запрещается касаться стеклянного баллона лампочки голыми руками. В противном случае необходимо протереть баллон лампочки спиртом.

5. Подсоединить электрический разъем.

6. Установить фару в гнездо и закрепить винтами.

7. Проверить регулировку света фар.

Внимание! Регулировка света противотуманной фары в вертикальной плоскости производится вращением винта, расположенного в верхней части фары.

Замена лампочки бокового повторителя поворотов

1. Повернуть стекло повторителя поворотов по часовой стрелке и извлечь повторитель поворотов из кузова.

2. Повернуть стекло повторителя поворотов против часовой стрелки по отношению к держателю лампочки и снять его.

3. Потянув за лампочку, извлечь ее из держателя.

4. Установить в держатель новую лампочку.

5. Установить стекло повторителя поворотов на держатель и зафиксировать его поворотом по часовой стрелке.

6. Установить повторитель поворотов в кузов и зафиксировать его поворотом против часовой стрелки.

Задний фонарь

Замена лампочек

Расположение лампочек на держателе

1 – лампочка заднего указателя поворотов (12V, 21W), 2 – лампочка огней торможения (12V, 21W), 3 – габаритная лампочка (12V, 10W), 4 – задняя противотуманная лампочка (12V, 21W), 5 – лампочка заднего хода (12 V, 21 W)

Замена лампочек фонаря заднего хода производится из багажного отделения.

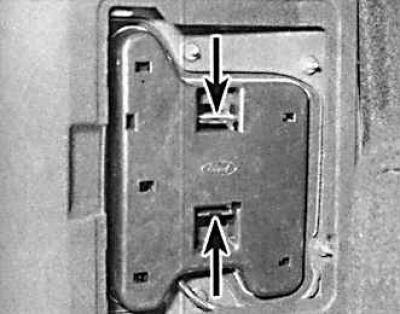

1. Снять крышку (стрелки), закрывающую фонари с соответствующей стороны. С правой стороны необходимо отключить электрический разъем.

2. Сжать по направлению друг к другу фиксаторы и извлечь держатель лампочек фонаря.

3. Для замены неисправной лампочки вдавить лампочку в держатель и в этом положении повернуть ее против часовой стрелки и извлечь из держателя.

4. Вставить новую лампочку в держатель, вдавить ее до упора и повернуть в этом положении по часовой стрелке.

5. Установить на место и зафиксировать держатель лампочек.

6. Установить крышку, закрывающую фонари.

Снятие заднего фонаря

Кузов Hatchback

1. Снять из багажного отделения крышку заднего фонаря.

2. Отвинтить шесть гаек (указаны стрелками) крепления заднего фонаря.

3. Извлечь фонарь наружу автомобиля и снять разъем.

Кузов Седан

4. Снять обивку багажника с требуемой стороны.

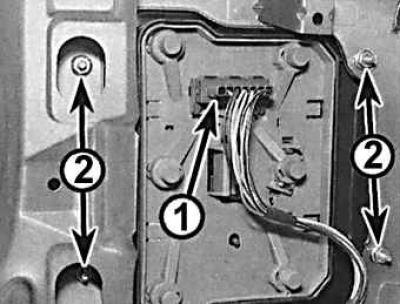

5. Отвинтить гайки (2) крепления заднего фонаря. Извлечь фонарь наружу автомобиля и снять разъем (1).

Замена лампочки освещения номерного знака

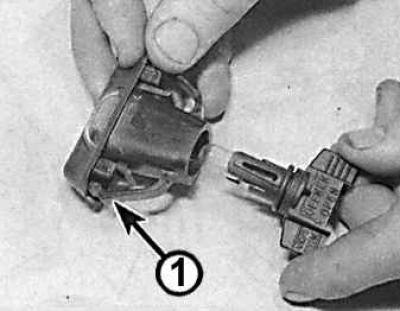

1. Вставить лезвие тонкой отвертки под резиновое уплотнение фонаря и нажать на фиксатор (1) плафона и извлечь фонарь из бампера.

2. Повернуть держатель лампочки против часовой стрелки и извлечь его.

3. Потянув за лампочку, извлечь ее из держателя.

4. Установить в держатель новую лампочку.

5. Установить держатель лампочки в фонарь и повернуть до упора по часовой стрелке.

6. Установить фонарь в бампер до его четкой фиксации.

Замена ламп освещения салона

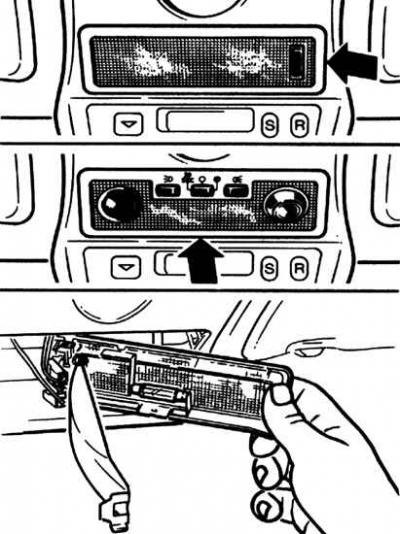

Вставить лезвие тонкой отвертки с правой стороны под блок освещения и нажав на отвертку извлечь его из гнезда. В случае снятия светильника для чтения отвертку вставлять снизу в средней части блока освещения. Произвести замену ламп и установить блок на место. При необходимости можно поджать контакты, удерживающие лампочку.

Замена ламп освещения зеркала

1. Вставить лезвие тонкой отвертки с правой стороны под раму зеркала и, нажав на отвертку, извлечь раму из гнезда.

2. Произвести замену лампочки и установить раму на место. При необходимости можно поджать контакты, удерживающие лампочку.

Замена лампочек сигнализации открытых дверей, освещения пространства для ног и багажного отделения

1. Вставить лезвие тонкой отвертки под плафон лампочки и, нажав на отвертку, извлечь плафон из гнезда.

2. Вынуть лампочку и заменить ее (на рисунке – замена сигнальной лампочки открытых дверей).

3. Заменить лампочку и установить плафон до его четкой фиксации.

Снятие и установка фары и светорассеивателя

1. Открыть капот.

2. Снять провод массы с автомобиля.

Внимание! При этом стирается из памяти информация в электронных запоминающих устройствах.

3. Отсоединить электрический разъем, расположенный рядом с фарой. При наличии корректора света фар также отсоединить с него электрический разъем.

4. Снять фонарь указателя поворота.

5. Снять резиновую прокладку, расположенную между бампером и фарой.

6. Снять решетку радиатора, закрепленную двумя винтами.

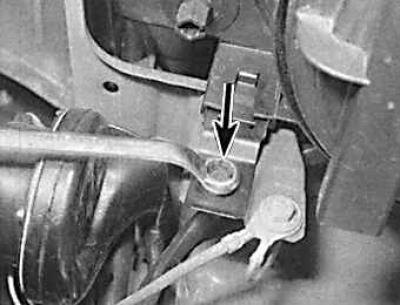

7. Отвинтить верхний (указан стрелкой на рисунке справа) и нижний (указан стрелкой на рисунке слева) болты крепления фары.

8. Незначительно отвинтить боковую гайку (указана стрелкой) крепления фары и извлечь фару, переместив ее вперед и в сторону.

9. Снять с фары все лампочки.

10. Вставляя в пазы с задней стороны фары отвертку и поворачивая ее, снять пружинные зажимы крепления стекла.

11. Снять стекло фары вместе с уплотнительной прокладкой.

Замена лампы освещения переключателей

Замена ламп может быть произведена после снятия ручки переключателя.

1. Снять ручку для доступа к лампе (указана стрелкой) переключателя.

2. Заменить лампочку.

Замена лампы освещения вещевого ящика

1. Открыть вещевой ящик (стрелкой указано расположение лампы освещения вещевого ящика).

2. Отвинтить два винта и извлечь блок включателя и лампы.

3. Извлечь лампу из блока и установить новую.

Замена лампы освещения пепельницы

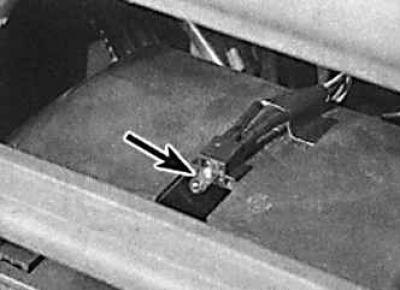

1. Над пепельницей снять коробку или радиоприемник (стрелкой указано расположение лампы освещения пепельницы).

2. Через открывшееся отверстие извлечь держатель лампочки, вытягивая его наружу, или отверткой осторожно отделить его от кожуха.

Замена лампы подсветки панели отопителя

1. Снять окантовку панели приборов.

2. Снять ручку управления отопителем, потянув ее на себя.

3. С помощью отвертки снять панель отопителя.

4. Извлечь лампочку (указана стрелкой) из держателя.

5. Заменить лампочку.

Замена лампы подсветки селектора автоматической коробки передач

1. Отвинтить ручку селектора.

2. Снять кожух селектора.

3. Отжать две скобы крепления шкалы селектора и снять шкалу селектора.

4. Отвинтить четыре винта и снять направляющую пластину.

5. Снять держатель и заменить лампу (указана стрелкой) подсветки селектора.

Замена лампы подсветки выключателя аварийной световой сигнализации

1. Снять верхний кожух рулевой колонки, предварительно отвинтив три винта.

2. Проверить, что выключатель находится в положении "Выкл", после чего снять кнопку выключателя.

3. Извлечь и вставить новую лампу.

4. Установить на место кнопку выключателя и верхний кожух рулевой колонки.

Замена лампы подсветки часов

Если часы установлены в комбинации приборов, замена производится аналогично замене контрольных лампочек.

1. В случае установки часов с верхним расположением, для замены лампочки подсветки часов необходимо снять верхнюю консоль.

2. Для снятия верхней консоли снять плафон освещения салона и ручку открытия люка, отвинтить два винта крепления передней части консоли, опустить переднюю часть консоли вниз и сдвинуть назад.

3. Для доступа к лампе снять заднюю крышку часов, предварительно отвинтив два винта.
