Лампы графического дисплея
1. Снять комбинацию приборов.
2. Снять с комбинации приборов графический дисплей.

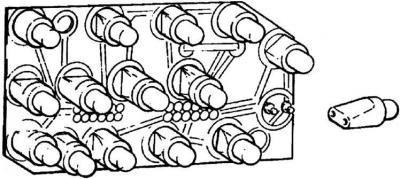

3. Лампы и светодиоды могут быть сняты с блока графического дисплея пинцетом. При замене светодиода сигнализации заливной горловины топлива обратите внимание, что метка на светодиоде должна совмещаться с желтым пятнышком на панели.
Датчик заливной горловины топлива

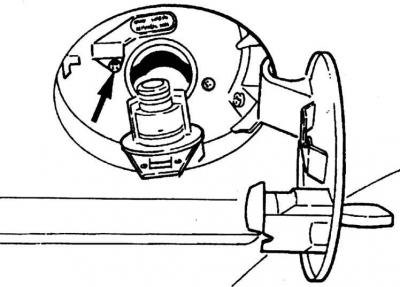

Датчик указан стрелкой.
1. Открыть крышку заливной горловины топлива и снять пробку горловины.
2. В багажном отсеке снять с правой стороны обивку и отсоединить разъем датчика.
3. Отвинтить винт крепления датчика к шейке горловины.
4. Снять датчик.
5. Установка датчика производится в последовательности, обратной снятию.
Датчик температуры наружного воздуха
Датчик расположен под передним бампером.
1. Отсоединить электрический разъем с датчика.

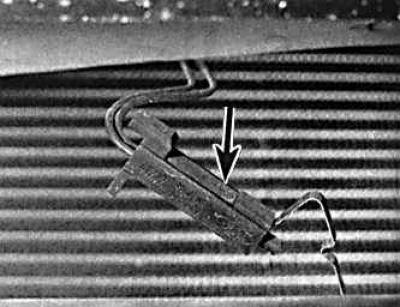

2. Утопить внутрь датчика фиксирующие зажимы и извлечь датчик (указан стрелкой).
3. При установке сначала подсоединить разъем, затем вставить крючок на конце датчика в прорезь и вдавить датчик на место, затем закрепить разъем в зажиме.
Дверной выключатель
1. Снять внутреннюю обивку двери.
2. Потянуть выключатель наружу для высвобождения его из замка и отсоединить разъем.
3. Установка дверного выключателя производится в последовательности, обратной снятию.
Датчик уровня охлаждающей жидкости

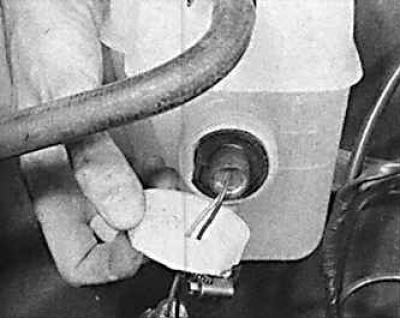

1. Снять крышку с расширительного бачка.
2. Слить охлаждающую жидкость из бачка настолько, чтобы датчик оказался выше уровня жидкости.
3. Отсоединить электрический разъем.
4. Отвинтить крепежное кольцо и извлечь датчик из гнезда, при этом отметить расположение фасок на уплотнении и датчике.
5. Установка датчика производится в последовательности, обратной снятию.
Датчик уровня жидкости в бачке омывателя

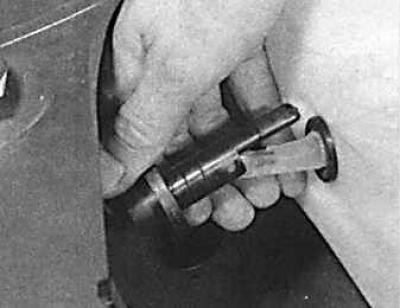

1. Слить жидкость из бачка настолько, чтобы датчик оказался выше уровня жидкости.
2. Отсоединить электрический разъем.
3. Соблюдая осторожность подцепить датчик и извлечь его из уплотнения, при этом отметить расположение фасок на уплотнении и датчике.
4. Установка датчика производится в последовательности, обратной снятию.
Блок дополнительной контрольной системы
1. Снять комбинацию приборов и верхнюю часть панели.
Модели до апреля 1992 г.

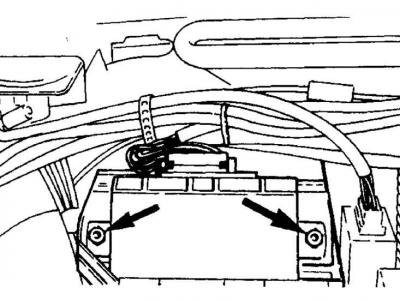

2. Отвинтить два винта (указаны стрелками) крепления блока, отсоединить разъем, предварительно отжав стопорный зажим, и снять блок.
3. Установка производится в последовательности, обратной снятию.
4. Перед установкой панели проверить работоспособность дополнительной контрольной системы.
Модели с апреля 1992 г.
5. Снять отделку с рычага открывания капота для доступа к винтам крепления.
6. Отвинтить три винта и снять рычаг.
7. Отсоединить скобы крепления троса открытия капота и отсоединить трос от рычага.
8. Отвинтить пять винтов крепления нижней отделки панели приборов и снять ее.
9. Отвинтить винт крепления блока, снять с блока разъем и извлечь блок (указан стрелкой) из автомобиля.
10. Установка производится в последовательности, обратной снятию.
Блок контроля работоспособности ламп
Блок контроля работоспособности ламп накаливания

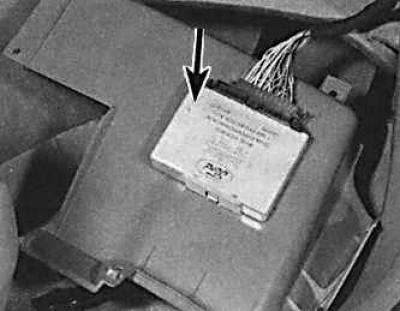

Блок указан стрелкой.
На моделях с апреля 1992 г. блок контроля работоспособности ламп накаливания расположен справа над педалями.
Модели до апреля 1992 г.
1. Снять отделку под панелью приборов со стороны водителя, которая крепится шестью винтами, один из которых доступен только после снятия решетки вентилятора.
2. Извлечь блок из кронштейна, отсоединить разъем, предварительно отжав стопорный зажим, и снять блок.
3. Установка производится в последовательности, обратной снятию.
Модели с апреля 1992 г.
4. Снять отделку под панелью приборов со стороны водителя.
5. Извлечь блок из кронштейна, отсоединить разъем, предварительно отжав стопорный зажим, и снять блок.
6. Установка производится в последовательности, обратной снятию.
Переключатель системы управления скоростью автомобиля
1. Снять рулевое колесо.
2. Отвинтить три винта крепления контактной скобы звукового сигнала.
3. Отсоединить провода и снять скобу.
4. Осторожно извлечь переключатель из рулевого колеса.
Вакуумный клапан/ выключатель
Выключатель педали сцепления установлен в пружиной подвеске, чтобы компенсировать незначительные отклонения положения педали при работе саморегулирующегося механизма.
1. Снять отделку под панелью приборов со стороны водителя.
2. На тормозной педали ослабить верхний выключатель и гайку нижнего крепления, затем отвинтить гайку полностью.
3. Отсоединить контакт провода и вакуумный шланг от клапана, снять клапан.
4. Отсоединить контакт провода и вакуумный шланг, затем извлечь выключатель педали сцепления из подвески.
5. Установка производится в последовательности, обратной снятию.

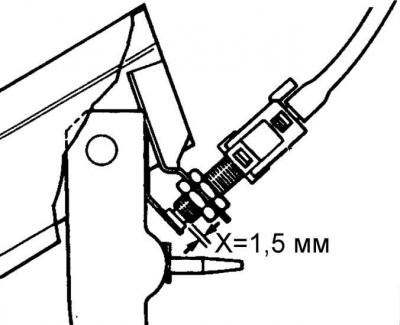

6. Отрегулировать положение выключателя так, чтобы имелся промежуток Х = по крайней мере 1,5 мм между головкой штока выключателя и корпусом выключателя.
Вакуумный насос
Вакуумный насос расположен позади левой фары на моделях с карбюратором и позади правой фары на всех моделях с системой впрыска.
1. Снять соответствующую фару.
2. Отсоединить многовыводной штекер и вакуумный шланг от насоса.
3. С помощью рычага освободить три опоры и извлечь насос.
4. При установке насоса на место вставить опоры насоса плоскогубцами.
5. Соединить вакуумный шланг и многовыводной разъем, затем установить фару.
Вакуумный привод
1. Отсоединить один конец троса "вакуумный привод-дроссель".
2. Отсоединить вакуумный шланг от привода.
3. Отвинтить стопорную гайку привода и извлечь вакуумный привод из подвески.
4. Установка производится в последовательности, обратной снятию.
5. На всех моделях, кроме карбюратора 2,0 дм3, отрегулировать трос так, чтобы он слегка провисал в положении дросселя, соответствующем холостому ходу.
6. На всех моделях, кроме карбюратора 2,0 дм3, отрегулировать трос так, чтобы он слегка провисал в положении дросселя, соответствующем холостому ходу.
7. Наблюдать за плунжером шагового двигателя. Включить зажигание на несколько секунд, затем выключить его снова.Когда зажигание выключено, плунжер должен находиться в положении "полностью открыто", то есть втянут внутрь.
8. После втягивания плунжера отсоединить провод массы от аккумулятора.
9. Отрегулировать трос вакуумного привода так, чтобы он слегка провисал, затем подключить провод массы к аккумулятору.
Печатная плата
Печатная плата расположена в рулевом колесе и может быть снята после отделения контактной пластины звукового сигнала и разъединения выводов выключателя.
Двигатель вентилятора отопителя
1. Снять отрицательный провод с аккумулятора.

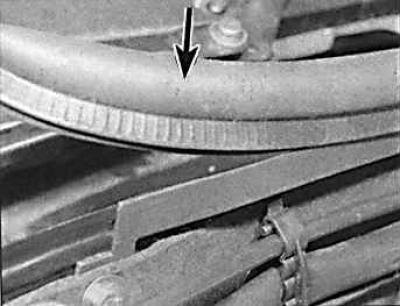

2. Снять резиновое уплотнение (указано стрелкой) с верхней части перегородки моторного отсека.

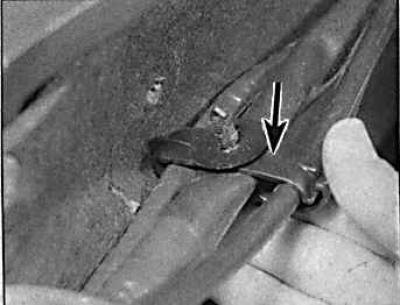

3. Снять из передней части перегородки две скобы крепления проводов (стрелка).

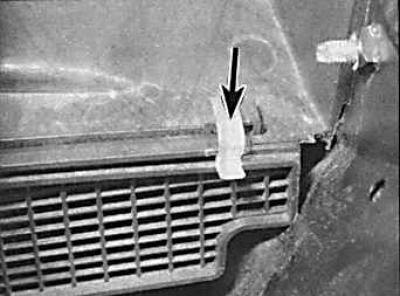

4. Отвинтить два винта и снять две скобы, которые крепят крышку камеры (стрелка). Снять крышку.
5. Отсоединить многовыводной разъем от резистора двигателя вентилятора и земляную шину.
6. Отвинтить два болта крепления двигателя вентилятора отопителя. Снять двигатель вместе с кожухом и резистором.
7. Снять зажимы крепления половин кожуха вентилятора и извлечь двигатель.

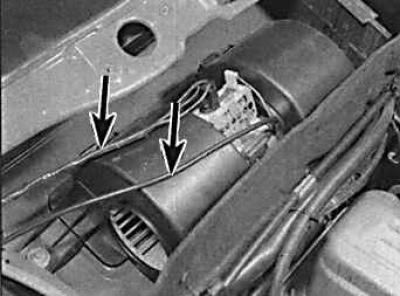

8. Установка производится в последовательности, обратной снятию. Присоединить провода (указаны стрелками) подключения двигателя вентилятора.
