Выключатель света, переключатель вентилятора отопителя
1. Снять провод массы с аккумулятора.
2. Снять ручку выключателя, потянув ее на себя.
3. Отжать два фиксатора, извлечь выключатель из приборной панели.
4. Отсоединить разъем и снять выключатель.
5. Установка производится в последовательности, обратной снятию.
Регулятор освещенности приборов
1. Отвинтить четыре винта и снять декоративную накладку комбинации приборов.
2. Извлечь регулятор освещенности приборов (указан стрелкой) и отсоединить разъем.
3. В случае неисправности регулятор освещенности приборов не ремонтируется, а подлежит замене.
Переключатель управления положением зеркала и переключатель электрических стеклоподъмников
1. Отверткой с тонким лезвием поддеть выключатель и извлечь его из подлокотника.

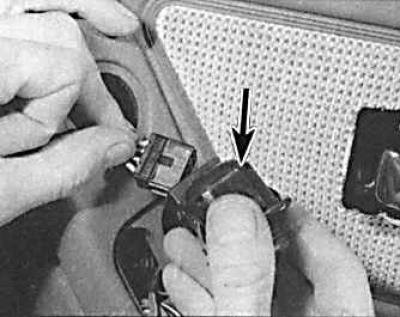

2. Отсоединить разъем и снять выключатель (указан стрелкой).
3. Установка производится в последовательности, обратной снятию.
Переключатель указателей поворотов и переключатель очистителей и омывателей ветрового стекла
1. Снять провод массы с аккумулятора.
2. Снять центральную накладку рулевого колеса.
3. Снять верхний и нижний кожухи рулевой колонки, предварительно отвинтив шесть винтов крепления.
4. Разблокировать рулевое колесо и повернуть его таким образом, чтобы открылся доступ к двум винтам (указаны стрелками), крепящим переключатель. Отвинтить винты.
5. Извлечь переключатель из рулевой колонки и отсоединить разъем.
6. При установке проверить действие переключателя перед тем, как установить кожухи рулевой колонки и центральную крышку рулевого колеса.
Выключатель индивидуального освещения на стойке дверей
1. Отвинтить один винт и извлечь выключатель.
2. Закрепить провода ниткой или прищепкой таким образом, чтобы они не проваливались внутрь стойки, и после этого отключить разъем.
3. Перед установкой смазать точку поворота кнопки выключателя техническим вазелином.
Выключатель света заднего хода (ручная коробка передач)
Выключатель света заднего хода находится на правой стороне коробки передач.
1. Поднять и зафиксировать на подставках переднюю часть автомобиля.
2. Снять с выключателя провод, тщательно очистить выключатель и место, прилегающее к выключателю, и вывинтить выключатель.
3. После установки выключателя проверить, что провод выключателя расположен на достаточном удалении от выхлопной трубы.
Переключатель открытия люка
1. Соблюдая осторожность, отверткой с тонким лезвием вынуть выключатель из верхней консоли.
2. Отсоединить разъем и снять переключатель.
Датчик включения ручного тормоза
1. Снять резиновый чехол и, при необходимости, центральную консоль или декоративную панель датчика.
2. Снять с датчика провод.

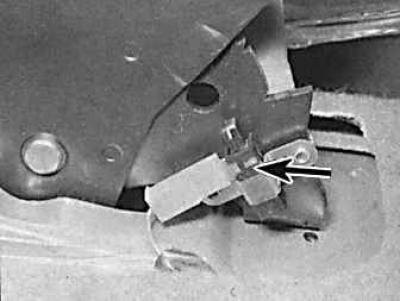

3. Отвинтить два винта и снять датчик.
Выключатель стоп-сигнала
1. Снять обивку под панелью приборов со стороны водителя, закрепленную пластмассовыми зажимами.
2. Снять с выключателя провода.
3. Повернуть выключатель на 90° против часовой стрелки и снять его со скобы крепления педали тормоза.

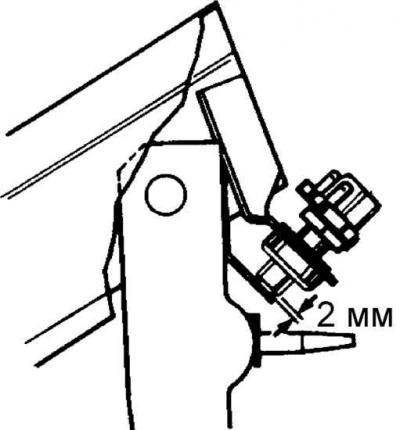

4. При установке нажать педаль до упора, вставить выключатель и повернуть по часовой стрелке для его фиксации. Отпустить педаль и проверить, чтобы по крайней мере 2 мм штока выключателя были видны.
Датчик давления масла
Датчик давления масла на всех двигателях, кроме DOHC, расположен на левой стороне блока цилиндров. На двигателях DOHC датчик давления масла расположен на передней левой стороне блока цилиндров.
1. Для облегчения доступа к датчику сместить в сторону один из трубопроводов.
2. Снять с выключателя провода.
3. Вывинтить и снять датчик.
4. Перед установкой тщательно зачистить датчик и его гнездо. На резьбу датчика нанести тонкий слой герметика.
5. Установить датчик, подключить провода, запустить двигатель и проверить герметичность установки датчика.
6. Остановить двигатель и проверить уровень моторного масла.
Выключатель обогревателя заднего стекла
1. Отвинтить четыре винта и снять декоративную накладку комбинации приборов.
2. Соблюдая осторожность, лезвием тонкой отвертки извлечь выключатель из гнезда.
3. Снять с выключателя разъем.
Выключатель регулировки положения переднего сиденья
(Весь материал скопирован с сайта: www.autoinstruction.ru)
1. Снять панель обшивки сиденья.
2. Отверткой с тонким лезвием снять с выключателя ручки управления.
3. Отвинтить два винта крепления, извлечь выключатель и отсоединить его.
Двигатель системы центральной блокировки
Система центральной блокировки дверей

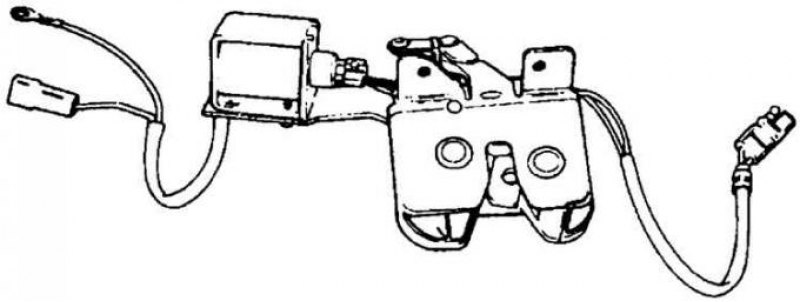

Замок закрывания задней двери с электромагнитом
1. Снять провод массы с аккумулятора и открыть все двери.
2. Снять внутреннюю обивку двери.
3. Соблюдая осторожность, снять с двери изолирующее покрытие двери в области установки двигателя системы центральной блокировки.

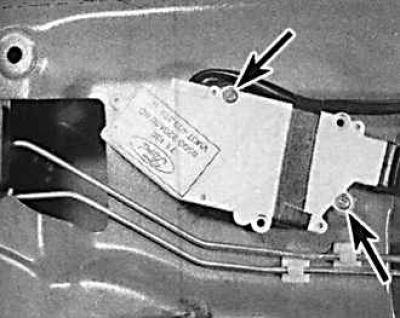

4. Отвинтить два винта (указаны стрелками) крепления двигателя и отсоединить двигатель от штока управления замком.
5. Снять электрический разъем.
6. Снять электродвигатель. В случае неисправности двигателя его необходимо заменить, так как он не подлежит ремонту.
7. Установка производится в последовательности, обратной снятию, причем обязательно установить кнопку блокировки дверей в положение "открыто", ослабить винт крепления внутренней ручки, сдвинуть ручку вперед до упора и затянуть винт.
Двигатель привода стеклоподъемника
1. Снять механизм подъема стекла вместе с двигателем.
2. Проверить, что пружина удерживает рычаг в конечном положении (стрелка).
3. Отвинтить три болта (указаны стрелками) и отделить двигатель от механизма подъема стекла.
Внимание! Неосторожное отпускание пружины может оказаться причиной повреждений и ранений.
4. Установка производится в последовательности, обратной снятию.
Двигатель регулировки положения сиденья, двигатели подъема и перемещения подушки сиденья
1. Сдвинуть переднее сиденье назад до упора.
2. Отвинтить два болта крепления с передней части рамы сиденья и отклонить сиденье назад.
3. Отвинтить по два болта (указаны стрелками) и снять электродвигатели.
4. Проверить, что тросы привода от червячных передач двигаются без усилия, в противном случае отсоединить также один конец червячной передачи.
5. При снятии только одного двигателя извлеките его ножевые контакты из общего разъема после снятия корпуса разъема.
6. Установка производится в последовательности, обратной снятию.
Двигатель изменения наклона спинки сиденья
1. Снять переднее сиденье.
2. Отвинтить два болта крепления, отсоединить разъем и извлечь электродвигатель из отклоняющего механизма.
3. Двигатель устанавливать таким образом, чтобы зубчатая шестерня электродвигателя зацепилась с шестерней механизма отклонения.
4. Подключить разъем и закрепить электродвигатель двумя болтами.
5. Дальнейшая установка производится в последовательности, обратной снятию.
Электродвигатель привода люка
1. Снять верхнюю консоль.
2. Отвинтить три болта крепления (указаны стрелками), опустить электродвигатель, отсоединить разъем и извлечь реле.
3. Двигатель устанавливать таким образом, чтобы зубчатая шестерня электродвигателя зацепилась с шестерней механизма управления положением крышки люка.
4. Установить реле, подключить разъем и закрепить электродвигатель тремя болтами.
Датчик спидометра
1 – коричневый провод, 2 – коричневый с желтой полосой провод, 3 – коричневый с черной полосой провод, 4 – контакт заземления, 5 – изоляционная трубка, 6 – место отрезания коричневого провода
Привод спидометра осуществляется от электрического датчика, расположенного на левой стороне удлинения коробки передач.
1. Поднять и зафиксировать переднюю часть автомобиля.
2. Под датчик установить соответствующий контейнер.

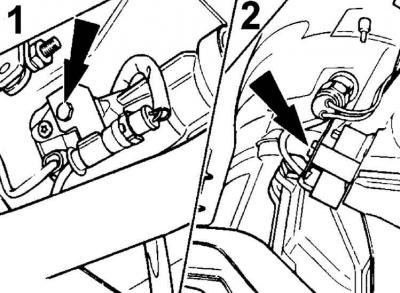

3. Отвинтить болт крепления (указан стрелкой) и извлечь датчик из коробки передач (1 – механическая коробка передач, 2 – автоматическая коробка передач).
4. Отключить электрический разъем.
5. При установке нового датчика установить на него со старого датчика приводную шестерню и кольцевой зажим, а на моделях с автоматической трансмиссией и уплотнительное кольцо.
6. Если на старом датчике было два провода, а на новом три, коричневый провод отрезать от разъема и дополнительно установить заземление.
7. Установить новый датчик и закрепить его с помощью нового болта (М6х25 мм для ручной коробки передач и М6х35 мм для автоматической коробки передач). Кроме нового датчика, болт также крепит новое ушко заземления, шину заземления радиоприемника и крепежную скобу разъема.
8. Подключить разъем и закрепить его на скобе.
9. Довести уровень масла в коробке передач до нормы.
Лампа подсветки топливного компьютера
Автомобили, изготовленные до 04.1992 г.
1. Снять декоративный кожух приборной панели, который крепится четырьмя винтами.
2. Осторожно извлечь топливный компьютер. Снять разъем, нажав его вниз.
3. Извлечь патрон с лампочкой, сжав его пассатижами и повернув против часовой стрелки. Вытянуть из патрона старую лампочку.
4. Установка новой лампочки производится в последовательности, обратной снятию.
Автомобили, изготовленные с 04.1992 г.
5. Снять декоративный кожух приборной панели, который крепится двумя винтами и двумя зажимами.
6. Извлечь регулятор освещенности приборов и отсоединить разъем.
7. Снять три ручки управления отопителем для доступа к винтам крепления панели отопителя.
8. Отвинтить четыре винта крепления панели отопителя и частично сместить панель.
9. Отсоединить от панели разъемы обогревателя стекла и топливного компьютера и снять панель.
10. Отвинтить четыре винта (указаны стрелками) крепления компьютера к панели и снять компьютер.
11. Заменить лампы подсветки топливного компьютера.
Датчик потока топлива (только карбюраторные модели)
Датчик расположен на левом брызговике в моторном отсеке.
1. Снять повод массы с аккумулятора.
2. Снять с датчика электрический разъем и топливные трубки.
3. Отвинтить три винта крепления скобы датчика. Снять датчик вместе со скобой.
4. Установка датчика производится в последовательности, обратной снятию.
