Применение DIN-инструмента для снятия радиоприемника

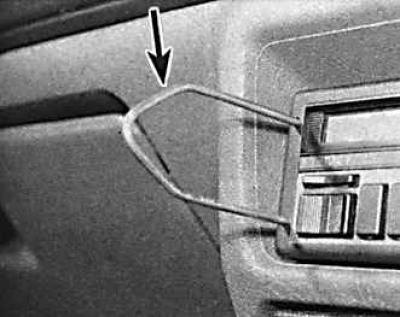

Для снятия радиоприемника требуются два DIN-инструмента (стрелка) для его извлечения.
1. Стянуть ручки управления, отвинтить осевые гайки с прокладками и лицевую панель радиоприемника.
2. Втолкнуть внутрь два крепежных ушка, одновременно вынимая радиоприемник из гнезда.
3. Извлечь радиоприемник и отсоединить от него антенный провод и другие разъемы.
4. При установке нового радиоприемника переставить на него фиксирующие скобы и установочный фланец.
5. Установку начинать с подсоединения к радиоприемнику проводов и установки радиоприемника в гнездо. Вдавить радиоприемник в гнездо до защелкивания крепежных ушек.
6. Установить лицевую панель, осевые гайки с прокладками и ручки управления.
7. При установке нового радиоприемника произвести его регулировку, настроив на слабую станцию на средних волнах (около 1500 кГц или 200 м) и вращать регулировочный винт в обоих направлениях до получения наилучшего приема. На радиоприемнике, установленном на заводе, регулировочный винт находится на передней панели. Для других типов радиоприемников необходимо руководствоваться инструкцией по эксплуатации радиоприемника.
Усилитель радиоприемника
Модели до апреля 1992 г.
1. Снять декоративную заглушку с верхней части панели приборов.
[Источник статьи доступен на портале: Autoinstruction]
2. Отсоединить разъемы, отвинтить четыре гайки и снять усилитель.
3. Установка производится в последовательности, обратной снятию.
Модели с апреля 1992 г.

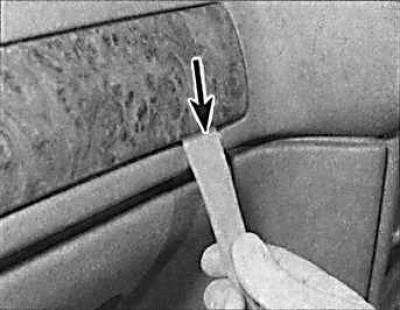

4. С помощью лезвия отвертки (указано стрелкой) поддеть и снять декоративную заглушку с верхней части панели приборов.

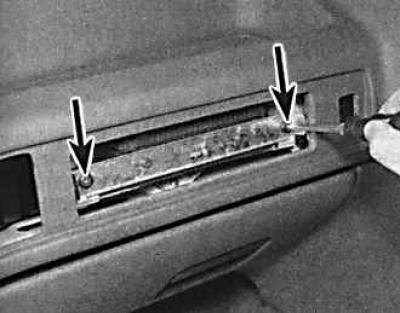

5. Отвинтить два винта (указаны стрелками) крепления усилителя.

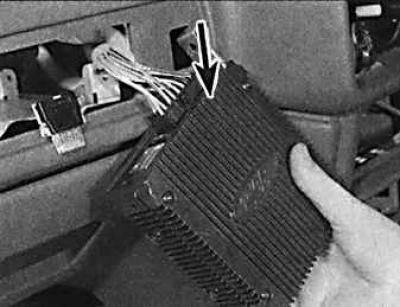

6. Вытянуть усилитель, отсоединить разъемы и полностью снять усилитель (стрелка).
7. Установка производится в последовательности, обратной снятию.
