Снятие
1. Отсоединить провод массы от аккумулятора.
Внимание! При этом стирается из памяти информация в электронных запоминающих устройствах.
Автомобили, изготовленные до 04.1992 года
2. Вывинтить четыре винта (указаны стрелками) крепления декоративной накладки комбинации приборов и снять ее.

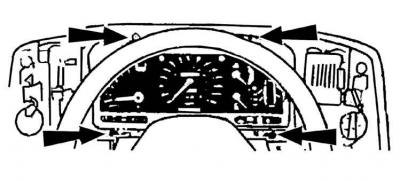

3. Вывинтить четыре винта (указаны стрелками) крепления комбинации приборов и немного подать вперед комбинацию приборов от передней панели.
Автомобили, изготовленные с 04.1992 года
4. Вывинтить винты (указаны стрелками) и отсоединить зажимы(указаны стрелками) крепления декоративной накладки комбинации приборов и снять ее.
5. Вывинтить четыре винта (указаны стрелками) крепления комбинации приборов и снять ее.
6. Также необходимо разъединить регулятор освещения приборов.
Все модели
7. С задней стороны снять разъем многоконтактного соединения.
Внимание! Разъем красного цвета графического дисплея имеет стопор, который необходимо предварительно отжать.
8. Отсоединить трос привода спидометра, для чего сдвинуть вправо большое стопорное кольцо фиксации троса спидометра к комбинации приборов.
9. Извлечь комбинацию приборов из панели приборов.
Установка
Для установки комбинации приборов необходимо выполнить действия в обратной последовательности по отношению к процессу снятия.
Снятие и установка измерительных приборов
1. Отсоединить провод массы от аккумулятора.
Внимание! При этом стирается из памяти информация в электронных запоминающих устройствах.
2. Снять комбинацию приборов из панели приборов. Размещать комбинацию приборов можно на столе покрытом мягкой безворсовой тканью приборами вниз.
3. Снять два зажима с комбинации приборов, подцепив их отверткой.
4. Снять все контрольные лампочки (указаны стрелками), поворачивая патрон их крепления против часовой стрелки.
5. На автомобилях, изготовленных до 05.1989 г. отвинтить все гайки на клеммах монтажной платы и освободить плату из фиксаторов и снять ее.
6. На автомобилях, изготовленных с 06.1989 г. осторожно снять монтажную плату с комбинации приборов.
7. При наличии регулировочных ручек со стороны стекла комбинации приборов, снять их.
8. Снять два фиксирующих зажима с нижней части стекла, повернуть стекло вверх и снять его.
9. Для снятия спидометра отвинтить три (в автомобилях, изготовленных до 01.1992 г.) или два (с 02.1992 г.) винта крепления спидометра, расположенные с задней стороны комбинации приборов, и снять спидометр выдвигая его вперед.
10. Для снятия часов или тахометра отвинтить три винта крепления, расположенные с задней стороны комбинации приборов, и снять прибор выдвигая его вперед.
Внимание! Располагать тахометр передней частью вниз можно только на короткое время, так как из тахометра может вылиться силиконовая жидкость.
11. Для снятия указателей уровня топлива и температуры охлаждающей жидкости отвинтить три винта крепления, расположенные с задней стороны комбинации приборов, и снять приборы выдвигая их вперед.
Установка
Для установки приборов необходимо выполнить действия в обратной последовательности по отношению к процессу снятия.
