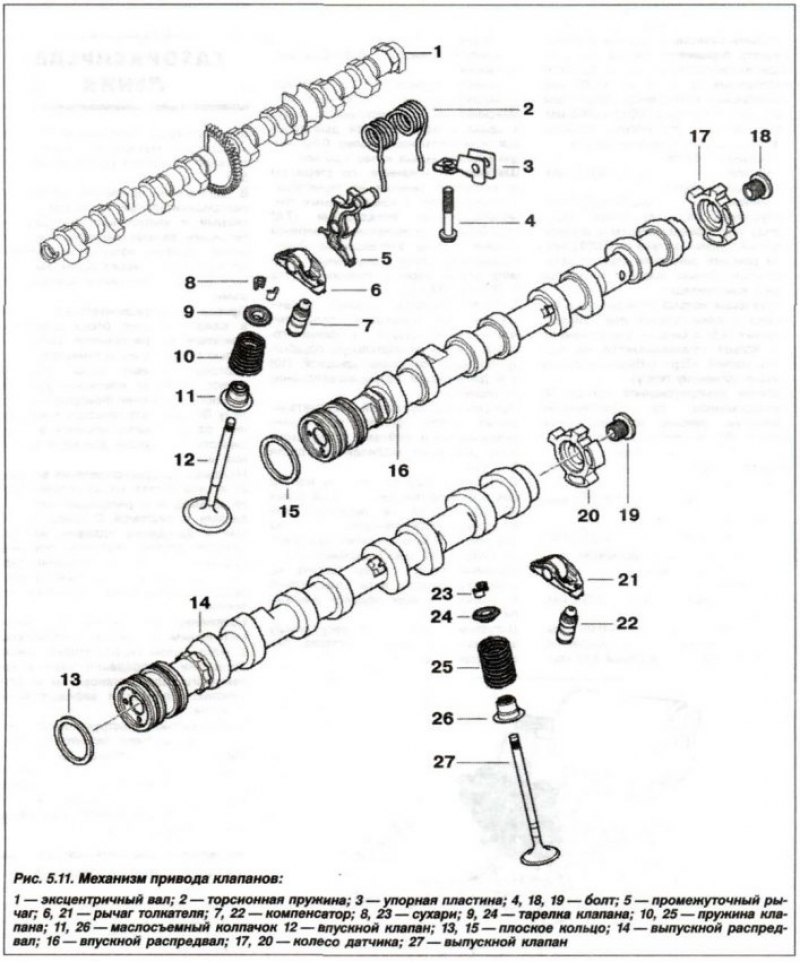

Очистить все постели подшипников и кулачки распределительного вала впускных клапанов и смазать их маслом для двигателя. Распределительный вал впускных клапанов (16, см. рис. 5.11) имеет канавку, а колесо (17) датчика его положения – выступ для их взаимной фиксации.
Надеть колесо (17) датчика и выставить его относительно канавки в распределительном валу. Вставить и затянуть болт (18, М16х1,5) моментом 30,0 Н·м (3,0 кгс·м). Вставить кольца (13) прямоугольного сечения, установку начинать с дальнего кольца. Быть крайне осторожным, кольца легко ломаются. Осторожно развести концы кольца и установить его в канавку. Вдавить конец кольца в канавку, а с другой стороны зацепить фиксатором.
Вложить распределительный вал (16) впускных клапанов так, чтобы кулачки 5-го цилиндра показывали вверх.

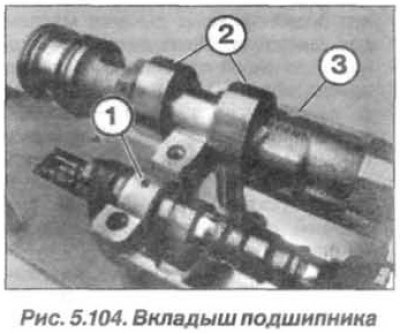

Убедиться, что вкладыши (1, рис. 5.104) подшипников эксцентрикового вала зафиксированы в опорной перемычке.
Примечание. Вкладыш (1) подшипника устанавливается в канавку в крышке подшипника.
Проверить центрирующие втулки на отсутствие повреждений и правильность их установки. Установить крышки подшипников «RE2–RE5», приспособление «11.9.473» и зафиксировать гайкой опорную перемычку и крышку подшипника. Установить приспособление «11.9.472» и выставить постель подшипника распределительного вала впускных клапанов .

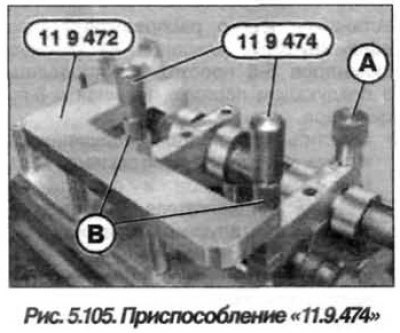

Установить центрирующие втулки (приспособление «11.9.475»), и выставить приспособление «11.9.472» относительно крышек подшипников 2 и 3. Установить приспособления «11.9.474» (рис. 5.105) и завернуть их до прилегания.
Примечание. Приспособления «11.9.472», «11.9.474» и «11.9.475» остаются установленными до тех пор, пока не будут установлены все торсионные пружины и промежуточные рычаги.
Установка промежуточных рычагов и торсионных пружин цилиндров 5–7 аналогична цилиндру 8.

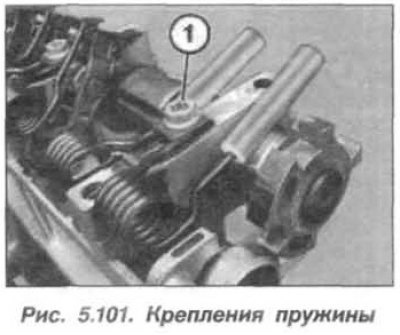

Установить приспособления «11.9.400» на один конец торсионной пружины 8-го цилиндра и опереть торсионную пружину на головку блока цилиндров. Вставить болт (М7) (1, см. рис. 5.101) и затянуть его.
Смазать все поверхности скольжения промежуточных рычагов маслом для двигателя. Приподнять один конец торсионной пружины с помощью приспособления «11.9.480» и снять с него приспособление «11.9.490». Удерживать один конец торсионной пружины приподнятым, установить промежуточный рычаг движением сверху. Вставить первый конец торсионной пружины в направляющую на промежуточном рычаге.
Приподнять второй конец торсионной пружины с помощью приспособления «11.9.480» и снять с него приспособление «11.9.490». Удерживать второй конец торсионной пружины приподнятым (см. рис. 5.101), установить промежуточный рычаг движением сверху. Вставить второй конец торсионной пружины в направляющую на промежуточном рычаге.

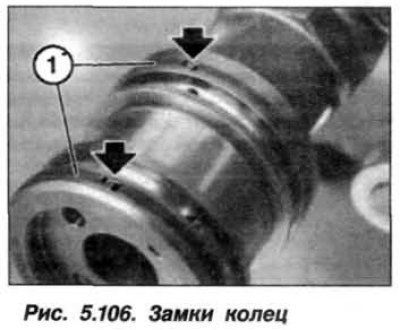

Установить датчик положения эксцентрикового вала и снять приспособления «11.9.474», «11.9.475». Убедиться, что концы колец (1, рис. 5.106) направлены вверх и их замки (стрелки) защелкнулись.
Внимание! Рычаги толкателей легко перемещаются при установке опорной перемычки. Опорную перемычку не переворачивать.

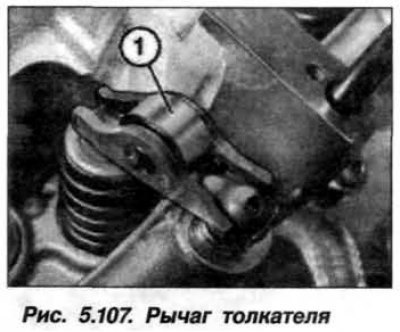

Убедиться, что рычаг (1) толкателя зафиксирован, как показано на рисунке 5.107, на элементах гидравлической системы компенсации клапанного зазора и на их клапанах . Выровнять рычаги (1) толкателей привода клапанов. Снять приспособление «11.9.473» и приспособление «11.9.470» с опорной перемычки.
Установить опорную перемычку (1, рис. 5.97) движением сверху вниз и осторожно привести в соприкосновение с головкой блока цилиндров.
Установить гайки (М7, стрелки) и завернуть их от руки, до момента прилегания к опорной перемычке.
Внимание! Убедиться, что промежуточные рычаги и рычаги толкателей находятся на своих местах, не соскользнули.
Затянуть гайки (М7) от середины к краям, моментом 14 Н·м (1,4 кгс·м). Установить крышку подшипника «RE1» так, чтобы маркировка читалась со стороны впуска. Установить гайки (М7, стрелки) и затянуть их моментом 14 Н·м (1,4 кгс·м).

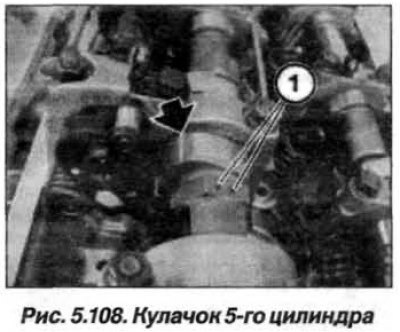

Повернуть распределительный вал впускных клапанов по направлению вращения так, чтобы кулачок 5-го цилиндра занял наклонное верхнее положение, как показано на рисунке 5.108 (стрелка).
Установить левые исполнительные узлы системы VANOS впуска и выпуска. Ввернуть свечи зажигания цилиндров 5–8. Установить крышку левой головки блока цилиндров и катушки зажигания цилиндров 5–8. Установить двигатель привода левого эксцентрикового вала и собрать двигатель.
