Внимание! Отсоединение «–» клеммы от АБ проводить только при выключенном зажигании. При этом из запоминающего устройства стираются коды неисправностей КСУД, коды противоугонной системы и индивидуальная настройка аудиоаппаратуры.
Примечание. Отсоединение провода «массы» при включенном зажигании приводит к выходу из строя электронных приборов.
В зависимости от периода выпуска автомобиля и его модели, компоновка его оборудования, электрические жгуты, трубопроводы и шланги могут быть проложены в двигательном отсеке с индивидуальными особенностями.
Примечание. Перед расстыковкой и снятием элементов провести их маркировку с помощью бирок или клейкой ленты. Зафиксировать на плане двигательного отсека места расположения снимаемых узлов и деталей.
Перед началом работы подготовить рабочее место (стенд, верстак или стеллаж), приспособления «11.0.020», «13.5.281», «13.5.282», гаражный домкрат, опоры (подставки) и грузоподъемное устройство типа крана (тали). Приготовить защитный чехол или плотный тканевый материал для закрытия поверхности крыльев кузова при выполнении работ. Двигатель следует снимать с автомобиля вверх, при отсоединенной коробке передач и зафиксированном капоте. Снятие двигателя необходимо проводить в следующем порядке.
Установить автомобиль на рампе или ровной площадке с использованием подставок. Затянуть стояночный тормоз. Зафиксировать показания с ШР диагностики КСУД.
Примечание.
- Оба выпускных коллектора остаются на двигателе.
- Не отсоединять маслопроводы от АКПП к теплообменнику. Существует опасность повреждения маслопровода на рулевом механизме.
- При установке соблюдать моменты затяжки соединений.
Все работы следует проводить с помощником. Выключить зажигание и отсоединить «–» клемму АБ. Снять переднюю панель защиты картера двигателя и пластину жесткости.
Предпринять меры против опрокидывания двигателя вперед. Снять систему выпуска ОГ, АКПП/РКПП, передний приводной вал. Задний приводной вал закрепить на кузове.
Слить и направить на утилизацию охлаждающую жидкостью. Отвернуть крепление компрессора кондиционера, отвести его в сторону и закрепить на кузове проволочной скобой, шланги не отсоединять.
Снять ремень привода генератора и корпус воздушного фильтра вместе с измерителем расхода воздуха (ИРВ). Отвернуть крепление теплообменника АКПП от радиатора системы охлаждения двигателя . Снять радиатор охлаждения двигателя и отсоединить маслопроводы. Снять бачок для жидкости стеклоомывателя и перегородку отопителя.

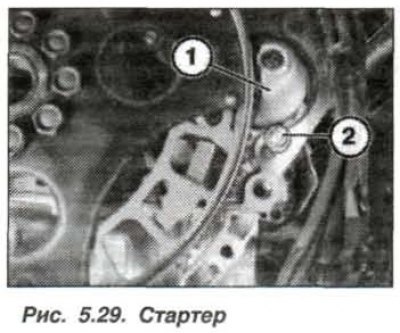

Зафиксировать стартер (1, рис. 5.29) с помощью болта (2) коробки передач для предотвращения его выпадения.
Отвернуть резьбовые соединение подающего маслопровода усилителя рулевого управления, отложить его вперед в двигательном отсеке и принять меры против падения маслопровода. Снять насос гидроусилителя рулевого управления. Для предотвращения падения насоса закрепить его на стабилизаторе поперечной устойчивости бандажом или проволочной скобой.
Снять подводящий топливопровод с распределительной магистрали и заглушить шланги с помощью приспособлений «13.5.281» и «13.5.282». Собрать вытекшее топливо. Ослабить хомут и отвести шланг отвода жидкости от отопителя.

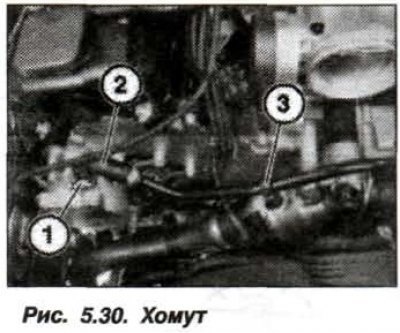

Ослабить хомут (1, рис. 5.30), отсоединить вакуумный трубопровод (2) от вакуумного насоса. Извлечь из держателя (3) вакуумный трубопровод.

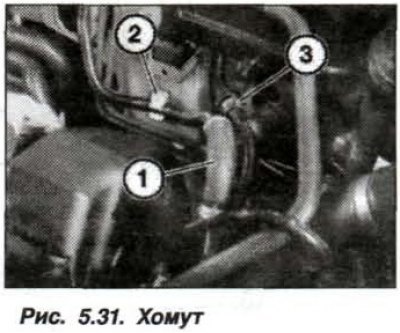

Освободить вакуумный трубопровод (1, рис. 5.31) из держателя (2) и отвести его в сторону. Разблокировать и вынуть клапан (3) вентиляции топливного бака.
Отсоединить жгут проводов двигателя от отсека управляющей электроники, отсоединить «+» провод от вывода «+» АБ. Отсоединить ответвление жгута проводов от КПП и вынуть датчики кислорода в ОГ, закрепит их на двигателе.

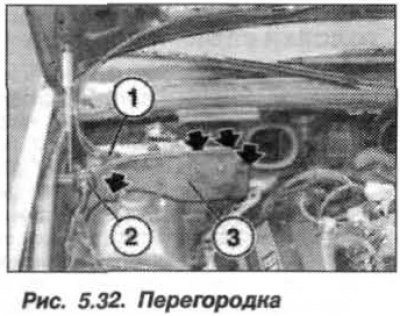

Снять перегородку (3, рис. 5.32), для чего необходимо освободить из зажимов шланги и провода, отсоединить ШС (1), отделить жгут (2) проводов, отвернуть гайку и вывернуть болты.

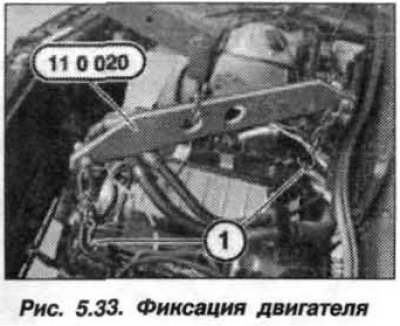

Установить приспособление «11.0.020» на двигатель и таль (рис. 5.33). Отвернуть верхние гайки подушек крепления двигателя на левом и правом передних лонжеронах кузова. Снять перемычку соединения двигателя с «массой» кузова.
Убедиться, что отсоединены все шланги, трубопроводы и жгуты проводов, связывающие двигатель с его отсеком, обратив особое внимание на:
- топливопроводы около головки блока цилиндров;
- компрессор кондиционера;
- трубопроводы компрессора кондиционера;
- конденсатор кондиционера;
- выпускной коллектор;
- редуктор переднего моста;
- вал рулевого управления.
Плавно приподнять двигатель талью (краном) и вынуть его из отсека, следя за тем, чтобы не повредить смежные конструкции при их случайном касании. Для дальнейшей работы с двигателем его необходимо переместить и установить на специальный верстак.
Установку двигателя на автомобиль следует проводить в обратном порядке, при этом необходимо проверить опоры двигателя, шланги охлаждающей жидкости, масла и топлива на отсутствие пористости, отсутствие расслоений и трещин. Проверить наличие центрирующих втулок для соединения двигателя с КПП. При обнаружении дефектов, заменить детали новыми.
Внимание! Существует опасность повреждения трубопроводов АКПП и маслопроводов гидравлических приводов.
При установке пластины жесткости обязательно отследить наличие прокладочных шайб. Процесс затяжки новых болтов ее крепления состоит из двух приемов – затянуть моментом 56 Н·м (5,6 кгс·м) + довернуть на угол 90°.
