Снятие распределительных валов в правой головке блока цилиндров необходимо проводить с использованием приспособлений «11.2.300», «11.2.441», «11.2.443», «11.2.444», «11.2.445» и «11.5.180».
Подготовить распределительные валы к снятию:

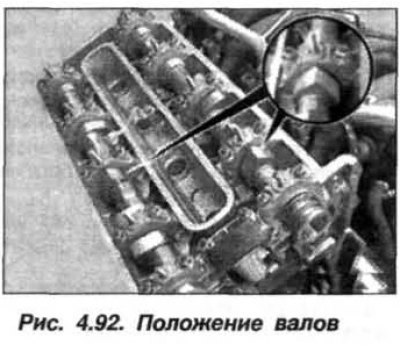

- повернуть распределительный вал выпускных клапанов за шестигранник так, чтобы кулачки клапанов 2-го цилиндра встали вертикально вверх (верхняя стрелка круга, рис. 4.92).
- повернуть распределительный вал впускных клапанов за шестигранник так, чтобы кулачки клапанов 1-го цилиндра встали вертикально вверх (нижняя стрелка круга).
Установку распределительных валов следует проводить в следующем порядке.
Установить распределительные валы выпускных и впускных клапанов на стороне цилиндров 1–4. Распределительные валы имеют маркировку «А,1–4» для выпускных клапанов и маркировку «Е,1–4» – для впускных клапанов.
При установке, повернуть распределительный вал выпускных клапанов за шестигранник так, чтобы кулачки клапанов 2-го цилиндра встали вертикально вверх, а кулачки распределительного вал впускных клапанов 1-го цилиндра также встали вертикально вверх.
Установить крышки подшипников на свои места. Крышки подшипников распределительного вала выпускных клапанов имеют маркировку от А1 до А5, читаемую со стороны впуска. Крышки подшипников распределительного вала впускных клапанов имеют маркировку от Е1 до Е5, читаемую со стороны впуска.

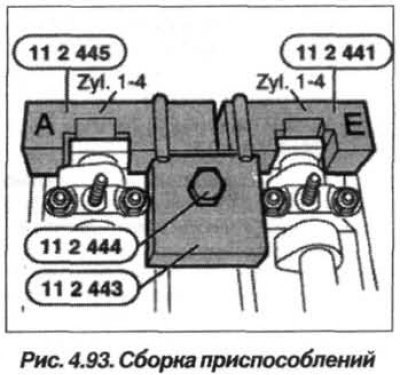

Установить приспособления «11.2.445» (А) и «11.2.441» (Е) (рис. 4.93) на распределительные валы на стороне цилиндров 1–4.

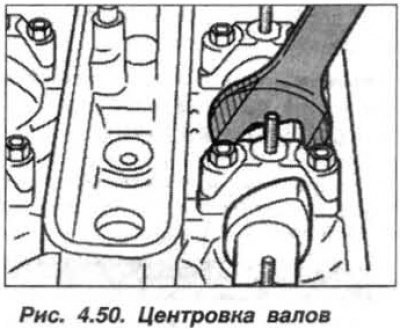

Используя гаечный ключ (см. рис. 4.50), отрегулировать положение распределительных валов таким образом, чтобы приспособления «11.2.445» и «11.2.441» плотно прилегали к головке блока цилиндров, без зазора.
Установить приспособление «11.2.443» (рис 4.93) на приспособления «11.2.445» и «11.2.441» и зафиксировать его болтом «11.2.444», ввернутом в отверстие для свечи зажигания.
Внимание! Перед пуском двигателя удалить приспособление «11.5.180».
Собрать двигатель. Установка фаз газораспределения требует высокой квалификации технического персонала и специального оборудования, поэтому ее следует проводить только на CTOA-BMW.
