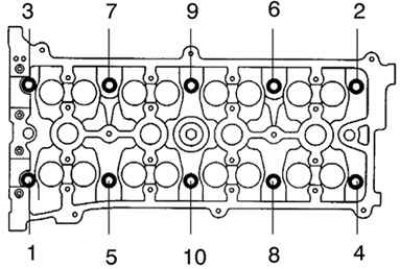

Рис. 2.66. Порядок ослабления болтов крепления головки блока цилиндров
Используя 10 мм торцевой ключ, в несколько проходов, ослабьте и отверните десять болтов крепления головки блока цилиндров в последовательности, показанной на рисунке 2.66.
Внимание! Нарушение последовательности отворачивания болтов может привести к повреждению головки блока цилиндров или к появлению трещин в ее корпусе.

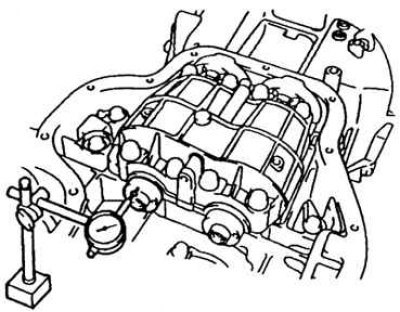

Рис. 2.67. Проверка осевого люфта балансирных валов с помощью циферблатного индикатора
Снимите десять шайб. С помощью отвертки отделите головку от блока цилиндров. Снимите прокладку головки блока цилиндров. Снимите штуцер масляного радиатора. Снимите масляный фильтр VVT-i. Циферблатным индикатором измерьте осевой люфт при перемещении балансирных валов назад и вперед. (рис. 2.67).
Осевой люфт балансирных валов:
- стандартный - 0,050–0,090 мм;
- предельно допустимый - 0,090 мм.
