Внимание! Перед заменой измерителя расхода воздуха считать информацию из ЗУ неисправностей ЭБУ системы «DDE» и устранить их.
Снятие измерителя расхода воздуха (ИРВ) необходимо проводить в следующем порядке. Выключить зажигание. Снять кожух вентилятора. Вывернуть винты и снять передний звукоизоляционный кожух.

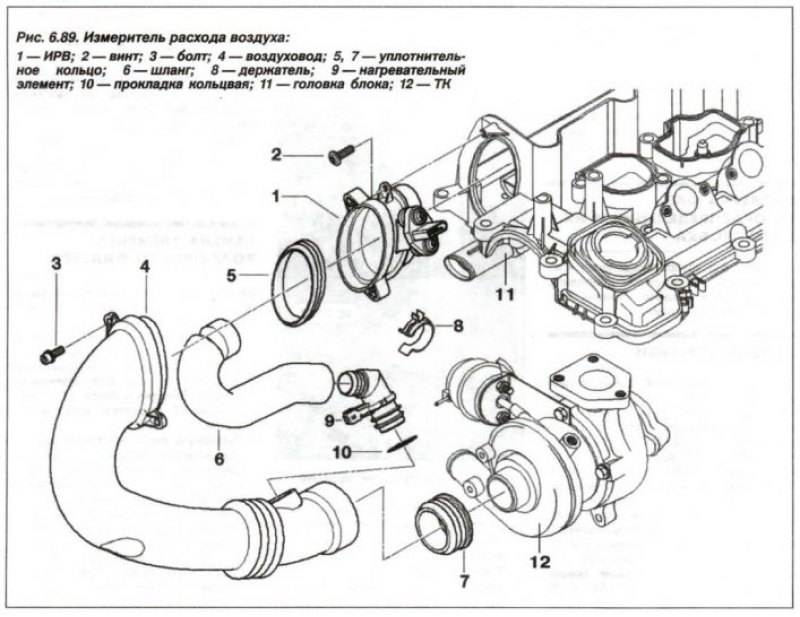

Вывернуть болты (3, рис. 6.89) и оттянуть всасывающий трубопровод (шнорхель). Немного приподнять его. Освободить трубопроводы из верхнего держателя. Отсоединить шланг от корпуса воздушного фильтра. Отсоединить трубопроводы из нижнего держателя. Отсоединить шланг и снять всасывающую трубу. Отсоединить ШС от ИРВ, вывернуть болты и снять его.
Установку измерителя расхода воздуха следует проводить в обратном порядке, при этом необходимо болты крепления измерителя расхода воздуха затянуть моментом 4,5 Н·м (0,45 кгс·м).

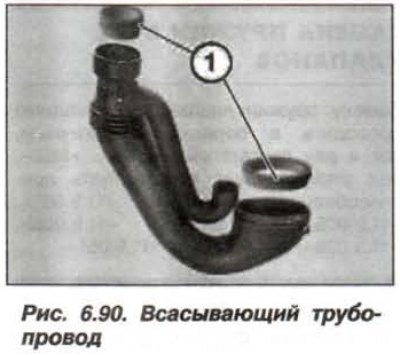

Смазать рабочие кромки уплотнительных колец (1, рис. 6.90) тонким слоем вазелина и вставить уплотнительные кольца (1) в всасывающий трубопровод.
Информация доступна на портале: AutoInstruction.ru
Собрать двигатель. Считать информацию из ЗУ неисправностей ЭБУ системы «DDE». Устранить неисправности и стереть информацию из ЗУ неисправностей ЭБУ системы «DDE».
