Внимание! Все работы на системе выпуска ОГ выполнять только на холодном двигателе, из-за опасности получения ожога.

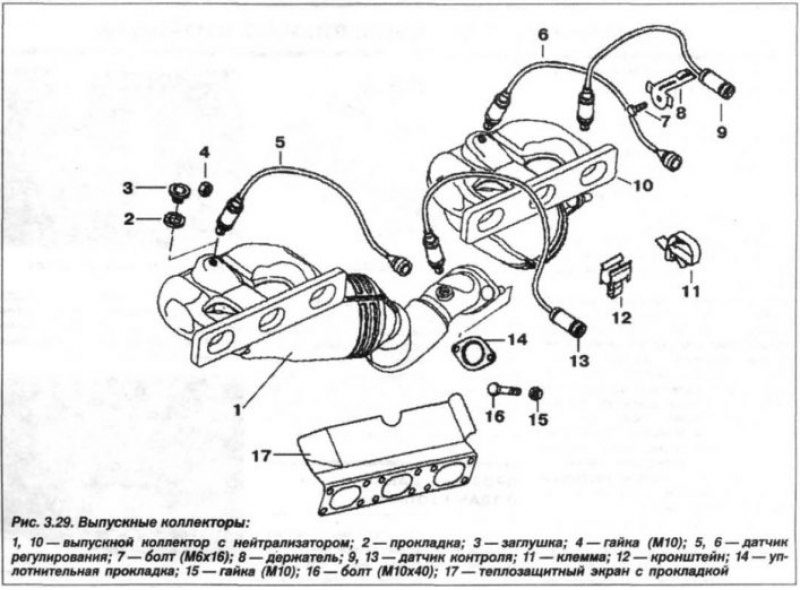

Контроль над выполнением норм по токсичности ОГ обеспечивается установкой регулирующих датчиков концентрации кислорода (5 и 6, см. рис. 3.29) в ОГ и контролирующих датчиков концентрации кислорода (9 и 13) в ОГ.
Датчики концентрации кислорода устанавливаются в выпускном коллекторе перед нейтрализатором. Контролирующие датчики концентрации кислорода устанавливаются на выходе из нейтрализатора ОГ.
Замену регулирующего датчика концентрации кислорода в ОГ необходимо проводить в следующем порядке. Считать и зафиксировать неисправности, устранить неисправности и стереть информацию из блока памяти ЭБУ КСУД. Приготовить приспособление «11.7.020». Снять нижнюю часть корпуса микрофильтра и защитный кожух форсунок. Промаркировать штепсельные соединители (ШСы) и положение датчиков содержания кислорода в ОГ. Разжать хомут (11 и 12) крепления и освободить провода датчиков. Отсоединить ШСы от датчиков содержания кислорода.
Используя приспособление «11.7.020», вывернуть датчик из коллектора.
При установке датчика не перепутать его местоположение. Нанести тонкий и равномерный слой смазки типа «Never Seez Compound» только на его резьбовую часть, на новом датчике она уже нанесена. Исключить попадание смазки на поверхность датчика, которая имеет контакт с ОГ. Используя приспособление «11.7.020» ввернуть датчик (М18х1,5) и затянуть его моментом 50 Н·м (5,0 кгс·м). Обратить внимание на правильность укладки проводов датчиков. Проверить записанные сообщения о неисправностях и стереть их из ЗУ неисправностей. При нанесении антикоррозийной защиты днища кузова датчики следует заизолировать (накрыть).
Замену датчиков контроля концентрации кислорода в ОГ следует проводить по аналогичной технологии. При этом при замене датчиков контроля (9 и 13, см. рис. 3.29) следует снять защитный кожух форсунок. Освободить кабель из держателей, отсоединить ШС и вывести кабель из кабельной коробки с задней стороны двигателя. При наличии АКПП отсоединение датчиков контроля над работой нейтрализатора 4–6-го цилиндров возможно только после снятия системы выпуска ОГ.

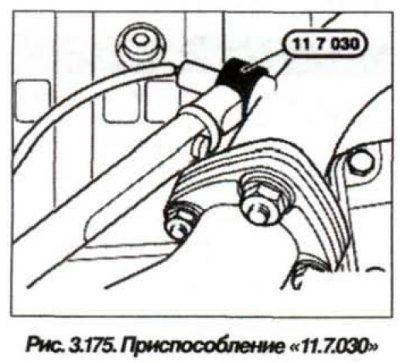

Для снятия и установки датчиков контроля 1 – 3-го цилиндров следует использовать приспособление «11.7.030» (рис. 3.175), а для 4 – 6-го цилиндров следует использовать приспособление «11.7.020».
Обратить особое внимание на правильность укладки кабелей датчиков содержания кислорода в ОГ.
