Приготовить приспособление «00.2.210». Дать полностью остыть системе выпуска ОГ, температура должна быть менее 35°С или равна окружающей среде. Вывернуть болты и снять пластину жесткости. Снять системы выпуска ОГ в сборе.
Для замены переднего глушителя штатной комплектации достаточно отвернуть гайки со стороны задних глушителей и провести замену. При этом следует заменить прокладки фланцевого соединения и затянуть гайки М8 моментом 30 Н·м (3,0 кгс·м).

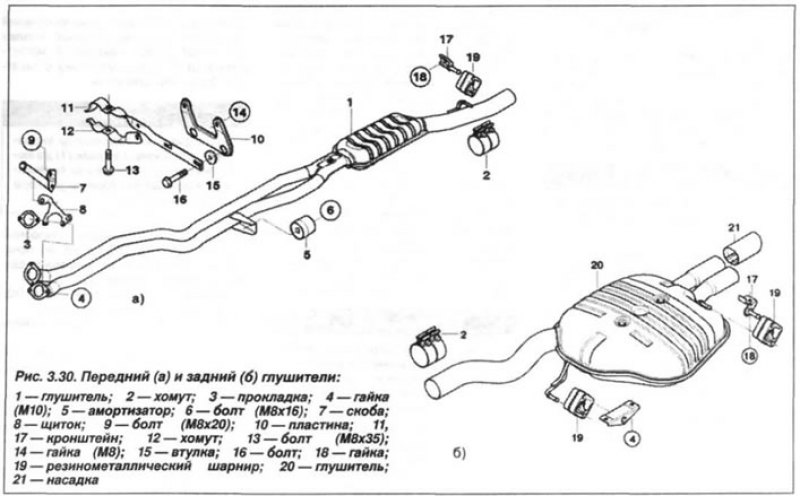

Если повреждения в приемных трубах переднего глушителя (1, см. рис. 3.30) или их длина не соответствует стандарту, то следует измерить длину трубы на новом переднем глушителе, перенести ее размеры на неисправный передний глушитель (1) и разметить линию отреза.

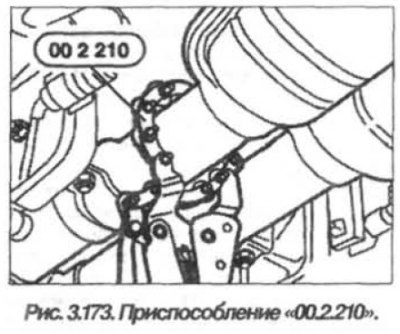

Используя приспособление «00.2.210» (рис. 3.173), отрезать приемную трубу по разметке и очистить кромки от заусенцев.
Отвернуть гайки болтов и снять передний глушитель (1). Соединить приемные трубы и передний глушитель с использованием зажимных муфт (2).
Первоисточник расположен на портале [www.AutoInstruction.ru]

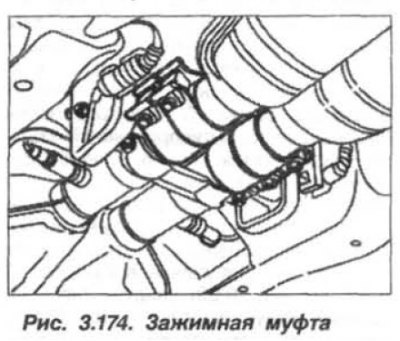

При установке зажимной муфты (рис. 3.174) проследить, чтобы гайки муфты были обращены вниз, стык приходился на середину муфты, и оставалось достаточное расстояние до соседних деталей.
Установить снятые детали на автомобиль. Запустить двигатель и проверить герметичность системы выпуска, закрыв ее матерчатым кляпом.
Замену заднего глушителя (20) системы выпуска ОГ проводить в аналогичном порядке.
