Отметка на расширительном бачке системы охлаждения показывает максимальный уровень жидкости в системе при температуре 20°С.
Слив охлаждающей жидкости необходимо проводить в следующем порядке. Приготовить емкость для слива охлаждающей жидкости и чистую ветошь. Отвернуть крышку (30, см. рис. 3.17) на расширительном бачке системы охлаждения.

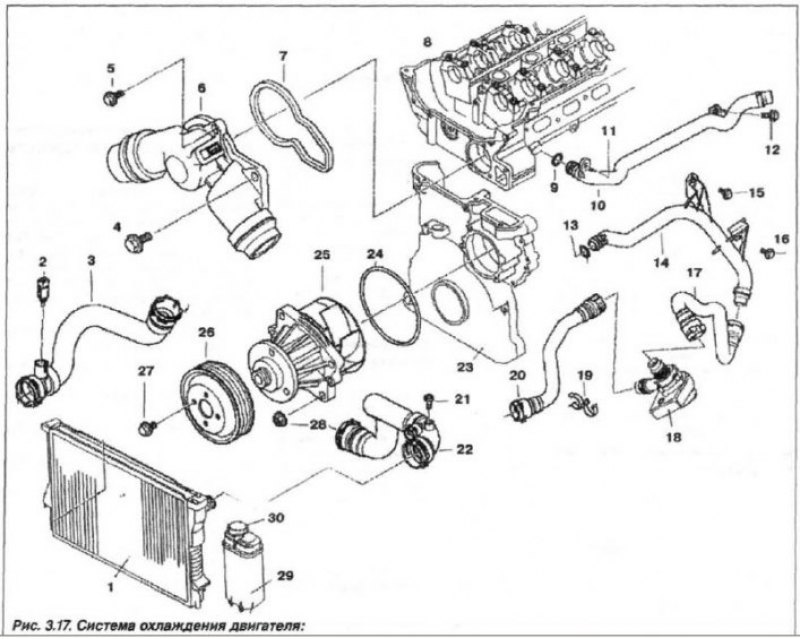

1 - радиатор; 2 - датчик температуры; 3, 17, 20, 22 - шланг; 5 - болт (М6х25); 6 - термостат в корпусе; 7 - прокладка; 3 - головка блока; 9, 13 - кольцо (20x3); 10 - шланг отопления; 11 - гайка (М6); 12, 15, 16 - болт; 14 - трубопровод; 18 - насос отопления; 19 - держатель; 21 - винт удаления воздуха; 23 - крышка ГРМ; 24 - кольцо (68x5); 25 - насос двигателя; 26 - шкив; 27 - болт (М6х16); 28 - гайка (Мб); 29 - расширительный бачок; 30 - пробка бачка

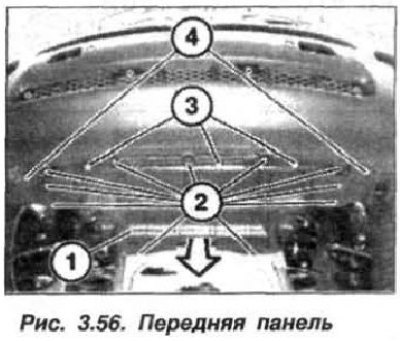

Ослабить винт (21, см. рис. 3.17) для удаления воздуха на расширительном бачке радиатора (только для автомобиля оснащенного РКПП) или шланге (22). Снять пластину жесткости. Вывернуть болты (см. рис. 3.56) и снять панель защитный вспомогательных агрегатов двигателя.

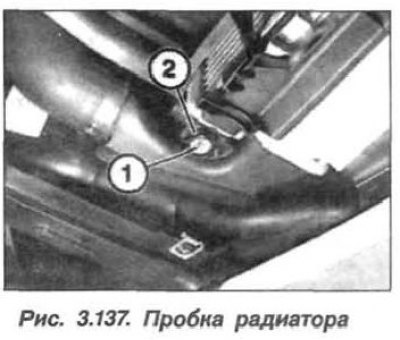

Вывернуть резьбовую пробку сливного отверстия в нижней части радиатора (рис. 1.137) системы охлаждения...

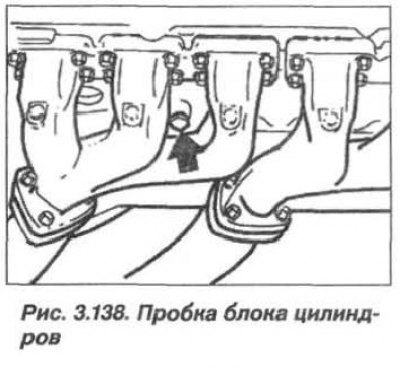

...и пробку (стрелка, рис. 3.138) сливного отверстия на блоке цилиндров с правой стороны.
Слить охлаждающую жидкость и отправить ее на утилизацию. Заменить уплотнительную прокладку пробки (М14x1,5) блока цилиндров и затянуть ее моментом 25 Н·м (2,5 кгс·м).
Заправку охлаждающей жидкости необходимо проводить через горловину расширительного бачка в следующем порядке. Заменить уплотнительную прокладку сливного отверстия в нижней части радиатора и затянуть его пробку моментом 2,5 Н·м (0,25 кгс·м).
Включить зажигание. Установить регулятор отопителя на максимальную температуру. Установить вентилятор на самую низкую скорость вращения. При этом открываются клапаны блока отопителя, и начинает работать его дополнительный насос (18, см. рис. 3.17).

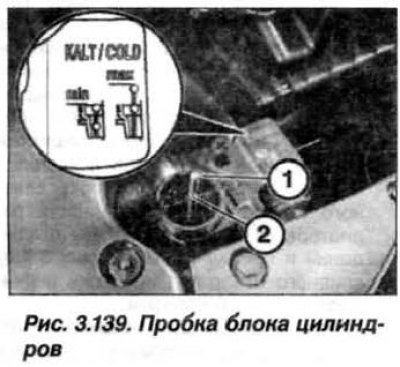

Вывернуть винт (21) для удаления воздуха из системы охлаждения двигателя. Обложить горловину расширительного бачка чистой ветошью. Медленно производить заливку охлаждающей жидкости через горловину расширительного бачка радиатора до максимальной отметки (2, рис. 3.139).
Дождаться, пока через вентиляционное отверстие радиатора (или отверстия винта 21) не начнет выходить охлаждающая жидкость без пузырьков воздуха. Закрыть пробку на расширительном бачке и завернуть винт на патрубке (22) моментом 8,0 Н·м (0.8 кгс·м). Удалить ветошь и направить ее на утилизацию.
Прокачать систему охлаждения двигателя и проверить ее на герметичность. Запустить двигатель, погреть его до рабочей температуры, пока не откроется термостат. Проконтролировать герметичность системы охлаждения и уровень жидкости в расширительном бачке системы охлаждения.
