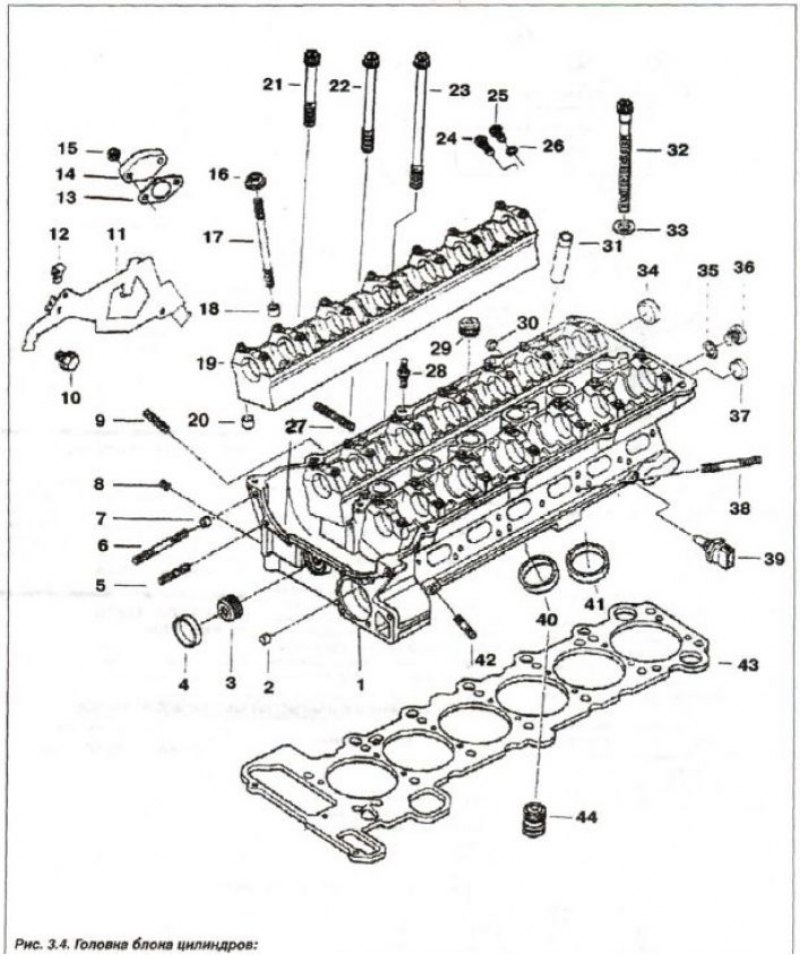

1 - головка блока цилиндров; 2,7 - центрирующая втулка; 3,8 - резьбовая пробка (М8х1); 4 - крышка (∅28); 5 - шпилька (Мбх30); 6 - шпилька (Мбх60); 9 - шпилька (М6x28); 10 - болт (М8x28); 11 - держатель жгута; 12 - проставка; 13 - уплотнитель; 14, 30 - крышка; 15 - гайка самоблок.; 16 - гайка (М7); 17 - шпилька (М7x95); 18, 20 - центр, втулка (∅9,5); 19 - опорная планка; 21 - болт Т (М6x50); 22 - болт Т (М6x70); 23 - болт 7 (М6x100): 24 - резьбовая пробка с уплотнительным кольцом (М12x1,5x26); 25 - болт; 26,35 - уплотнительное кольцо; 27 - шпилька (М7x39); 28 - шпилька (М7/6x29,5); 29 - резьбовая пробка (М18x1,5); 31 - направляющая втулка; 32 - болт головки (М10x110); 33 - прокладочная шайба; 34 - крышка (∅22); 36 - резьбовая пробка (М10x1,0); 37 - крышка (∅18); 38 - шпилька (М7x55); 39 - датчик; 40 - седло вып. клапана; 41 - седло вп. клапана; 42 - шпилька (М6x25); 43 - уплотнительная прокладка; 44 - обратный клапан

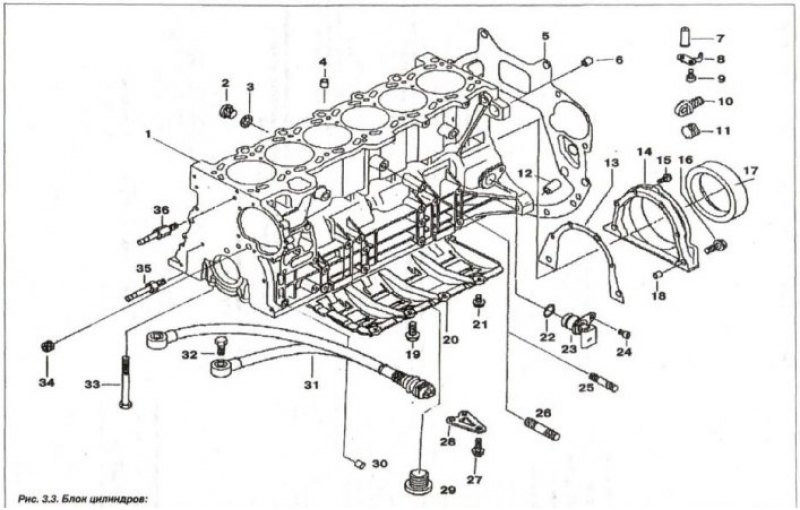

1 - блок цилиндров; 2 - резьбовая пробка (М14х1,5); 3 - уплотнительное кольцо; 4 - центрирующая втулка (∅13,5); 5 - щиток; 6, 30 - центрирующая втулка (∅10.5); 7, 8 - форсунка; 9 - болт (М6х16); 10 - заглушка; 11 - крышка; 12 - центрирующая втулка (∅14,5); 13 - уплотнитель; 14 - крышка сальника; 15,16 - болт (М8x32); 17 - сальник; 18 - центрирующая втулка (∅10,5); 19 - болт (М8x22); 20 - успокоитель уровня масла; 21 - болт (М6х12); 22 - кольцо круглого сечения (17x3); 23 - датчик коленчатого вала; 24 - болт (М6x16); 25 - шпилька (М8x35); 26 - шпилька (М10x40); 27 - болт (М8x22); 28 - промежуточная вставка; 29 - резьбовая пробка (М24x1,5); 30 - центрирующая втулка (∅13,5); 31 - датчик детонации; 32 - болт (М8x30); 33 - болт (М10x92); 34 - резьбовая пробка (М14x1,5); 35, 36 - шпилька крышки
