Угол развала и схождения колес взаимосвязаны, поэтому регулировку углов установки передних колес необходимо начинать с установки угла схождения колес.
Регулировка угла схождения колес
Регулировку положительного схождения колес необходимо проводить в следующем порядке. Снять боковой кожух рулевого механизма, установить колеса и рулевой механизм в положение для движения по прямой, при этом маркировки на колпачке (1, рис. 12.8) и на корпусе (2) должны совпадать. Зафиксировать рулевое колесо.

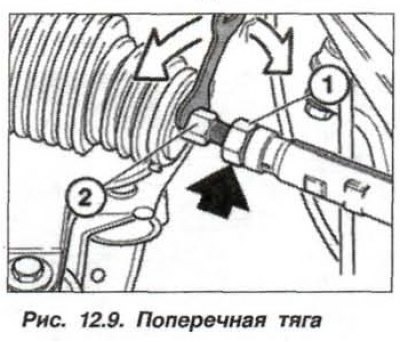

Очистить резьбу на поперечной рулевой тяге и ослабить ее контргайку (1, рис. 12.9), при этом придерживать наконечник рулевой тяги.
Поворачивая рулевую тягу за шестигранник (2), установить положительное схождение колес – 0°18’±10′. Проследить, чтобы чехол (3) на тяге не перекручивался. Затянуть контргайку (1) моментом 51 Н·м (5,1 кгс·м) и, при необходимости, восстановить положение чехла.
Регулировка угла развала колес
Предупреждение! В категорической форме запрещается устранение изменений в геометрии оси, вызванных аварией, посредством регулировки угла развала колес.
Регулировку угла развала колес необходимо проводить в следующем порядке. Приготовить приспособление «32.3.140», при наличии с правой стороны бачка стеклоомывателя, отвернуть его, снять с места и отвести в сторону. Сжатым воздухом удалить грязь в зоне верхней опоры амортизационной стойки. Приподнять автомобиль, колеса вывешены.
Снять колпачок с колесной ниши и удалить центрирующий палец (1, рис. 12.10) с помощью ключа, палец повторному использованию не подлежит. Если палец пластиковый, обломит его. Ослабить гайку (2) на полтора оборота.

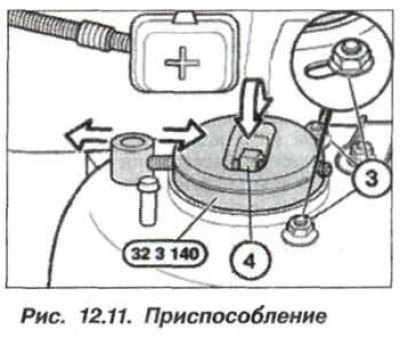

Через отверстие в колесной нише на гайку (2) крепления амортизационной стойки установить приспособление «32.3.140» (рис. 12.11).
Заменить гайки (3) и навернуть их до прилегания к контактной поверхности, не затягивая. Опустить автомобиль на колеса. Вращая гайку (4, стрелка), установить угол развала -12′ ± 20′. Максимальное изменение угла развала составляет ±18°. Затянуть гайки (3) моментом 34 Н·м (3,4 кгс·м), при диаметре штока 21 мм, и снять приспособление.
Затянуть гайку (2, см. рис.12.10) моментом 34 Н·м (3,4 кгс·м), при диаметре штока 21 мм, и установить колпачок на колесную нишу.
