Замена нижнего шарового шарнира интегрального рычага (BMW X5 E53)

  • Главная
  • БМВ
  • Х5
  • E53 (1999-2006)
  • Ходовая часть
  • Задняя подвеска
  • Замена нижнего шарового шарнира инт…
0

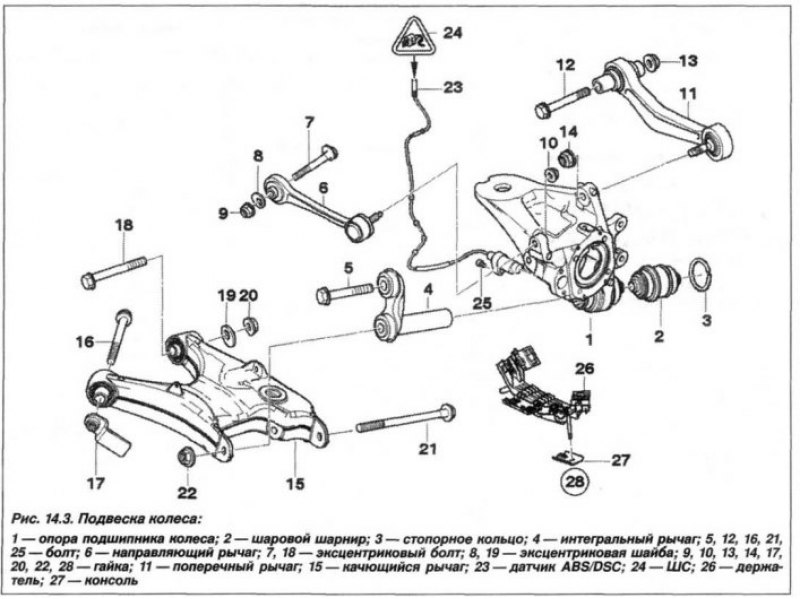

Замену нижнего шарового шарнира интегрального рычага в опоре подшипника необходимо проводить в следующем порядке. Приготовить приспособления «33.3.333», «33.4.191», «33.4.192», «33.4.193» и «33.4.194» и снять интегральный рычаг (4, см. рис. 14.3). Подпереть гаражным домкратом опору подшипника колеса и отсоединить амортизатор от качающегося рычага.

Замену нижнего шарового шарнира интегрального…

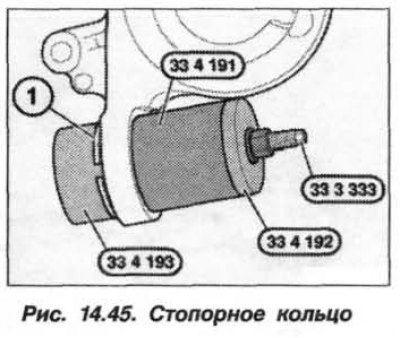

Снять стопорное кольцо (1, рис. 14.45) и выпрессовать шаровой шарнир, используя приспособления «33.3.333». «33.4.191», «33.4.192» и «33.4.193», при этом шлицевая сторона приспособления «33.4.191» должна быть обращена к опоре подшипника колеса.

Снять стопорное кольцо (1, рис. 14.45) и…

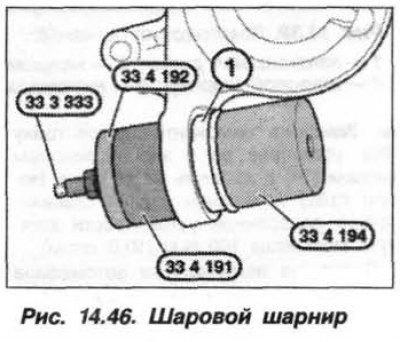

Используя приспособления «33.3.333», «33.4.191», «33.4.192» и «33.4.193», запрессовать новый шаровой шарнир интегрального рычага (1, рис. 14.46) до упора в опоре подшипника колеса и установить новое стопорное кольцо.



(Источник статьи доступен на сайте: Autoinstruction.ru)

Используя приспособления «33.3.333», «33.4.191»,…


Провести измерение параметров заднего моста.
Статья проверена экспертом: Афанасий Михайловский
