Замена блока управления (BMW X5 E53)

0

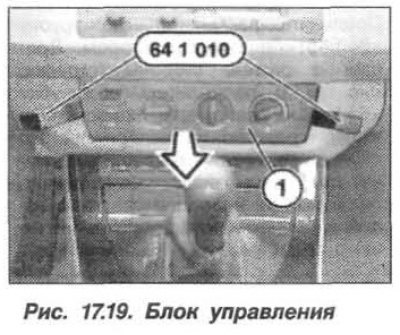

Замену блока управления отопительно-вентиляционной установкой необходимо проводить в следующем порядке. Приготовить приспособление «64.1.010» и, используя его, расфиксировать блок (1, рис. 17.19) управления отопителем и выдвинуть его в направлении, указанном стрелкой. Отсоединить ШС от блока управления и запомнить (зафиксировать) назначение цветной маркировки тросов.

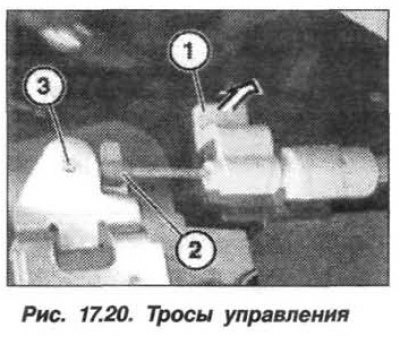

Разжать держатели троса (1, рис. 17.20) в направлениях, указанных стрелками, снять проушину (2) обводного приспособления (3) и снять тросы блока управления.



Установку блока управления следует проводить в обратном порядке, при этом необходимо проследить за назначением тросов.
