Снятие
В правой и левой колесных нишах отпустить крепление брызговиков. Для этого удалить распорные зажимы, предварительно выбив штифты в центре зажимов с помощью изогнутой отвертки с наружными шлицами размером на 2,5-3,0 мм. Если распорные зажимы имеют шляпки то сначала отжать отверткой штифты, а затем удалить зажимы. В заключение движением в сторону от бампера вытащить брызговики.
Примечание: снимать колеса для этого не нужно.
Открыть багажный отсек, снять заднюю облицовку, см. с. 133.

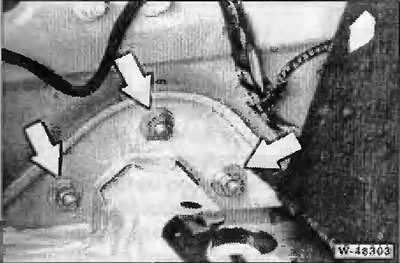

Ключом на 13 мм слева и справа отвернуть по 3 гайки -стрелки- крепления бампера.
У автомобиля, оборудованного системой контроля дистанции при парковке (PDC), распустить хомут крепления проводов, разъединить штекерный разъем и освободить провода. Бампер немного потянуть назад и вытащить вставку для проводов вместе с проводами.
Вместе с помощником движением назад снять бампер.
Установка
Если требуется, укомплектовать бампер, см. рисунок W-48301.
Если требуется, надеть на энергопоглощающий буфер пластмассовую заглушку -3-. При снятии заглушка часто остается в приемнике энергопоглощающего буфера.
Вместе с помощником вставить бампер в боковые направляющие -1- и нажать его вперед. Переднюю часть сбоку нажать и сдвинуть бампер по упора вперед. При этом передняя направляющая бампера должна войти в держатель -2-.
У автомобиля с системой PDC установить вставку для проводов вместе с проводами, соединить штекерный разъем и закрепить хомутом провода в положении, которое они занимали перед снятием.
Бампер сзади немного приподнять, выровнять его параллельно кузову и крепление затянуть моментом 20 Нм. Расстояние между бампером и кузовом должно составлять 5±1 мм.
Положение бампера по высоте регулируется при снятом бампере поворачиванием пластмассовой головки с внутренним шестигранником, расположенной в энергопоглощающих буферах.
Установить заднюю облицовку багажного отсека.
Приставить задние брызговики, вставить распорные зажимы и вбить до упора распорные штифты зажимов.
