Устройство заднего бампера (BMW 5 Series E39)

  • Главная
  • БМВ
  • 5 серия
  • E39 (1995-2003)
  • Кузов и салон
  • Экстерьер (кузов)
  • Устройство заднего бампера
0

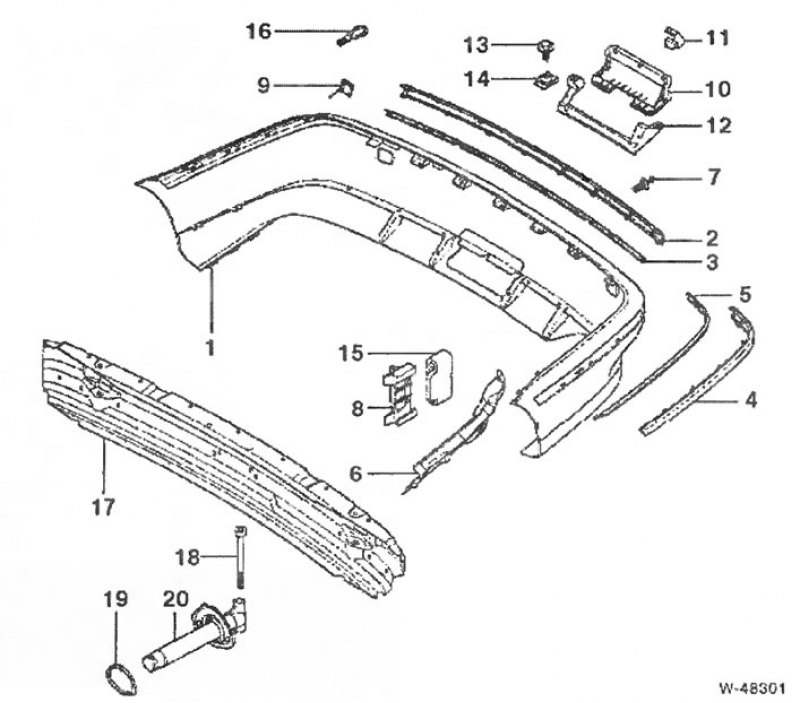

1 - облицовка; 2 - защитная накладка; 3 -…

1 - облицовка; 2 - защитная накладка; 3 - накладка средняя; 4 - защитная накладка боковая; 5 - накладка; 6 - теплоизоляция; 7 - распорная заклепка; 8 - кронштейн; 9 - крышке буксировочной проушины; 10 - крышке; 11 - зажим; 12 - пленка жесткости; 13 - болт с шестигранной головкой под гайку из листового металла; 14 - гайка из листового металла; 15 - ползун; 16 - буксировочная проушина; 17 - балка; 18 - болт с шестигранной головкой; 19 - уплотнение; 20 - энергопоглощающий буфер
Статья проверена экспертом: Евгений Мамаев
