Снятие

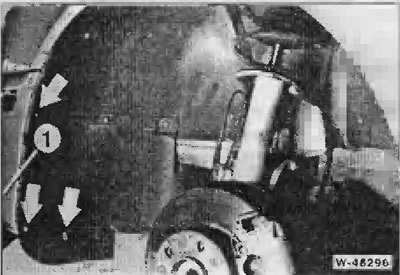

Вывернуть слева и справа по три наружных болта крепления брызговика. Вытащить брызговики в сторону от бампера -1-.
Примечание: снимать передние колеса для этого не нужно.

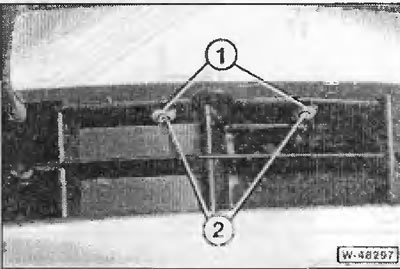

Удалить из бампера распорный зажим для декоративной решетки, для чего сначала отжать распорный штифт -2-, а затем вынуть зажим -1-.
Отжать декоративную решетку вверх и вынуть.

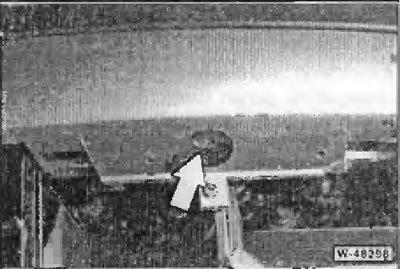

Шлицевой отверткой размером Т50 слева и справа отвернуть крепление бампера к энергопоглощающему буферу.
Вместе с помощником вытащить бампер вперед.
Если имеются, разъединить штекерные разъемы противотуманных фар и / или отсоединить шланги системы очистки фар. Шланги пережать подходящими зажимами, чтобы из них не вытекала жидкость.
Установка
Если требуется, укомплектовать бампер, см. рисунок W-4B295.
Вместе с помощником приставить горизонтально бампер. Если имеются, соединить штекерные разъемы противотуманных фар и/ или подсоединить шланги системы очистки фар.
Вставить бампер в боковые направляющие и нажать его назад.
Выровнять бампер параллельно кузову и болты крепления затянуть моментом 40 Нм.

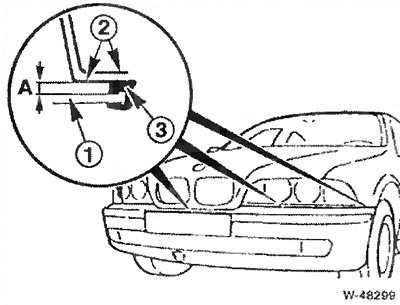

Размер А между бампером -1- и кузовом -2- должен составлять 5±1 мм. 3 - уплотнение.
Положение бампера по высоте регулируется поворачиванием пластмассовой головки с внутренним шестигранником -5-, расположенной в энергопоглощающих буферах.
Приставите декоративную решетку, вставить распорные заклепки и плотно вбить.
Привернуть болтами брызговики.
