- Набор щупов с дискретностью 0,05 мм.
- Кусок проволоки толщиной около 2 мм (или тонкое сверло).
- Набор гаечных ключей и набор головок.
Требуются следующие изнашиваемые детали:
- Прокладка крышки головки цилиндров.
Для компенсации тепловых расширений в приводе клапанов должен быть обеспечен определенный зазор между кулачками распределительного вала и клапанами или коромыслами. Зазоры клапанов изменяются со временем из-за усадки клапанов и износа привода клапанного механизма.
При слишком малом зазоре изменяются фазы газораспределения, ухудшается компрессия, снижается мощность двигателя, двигатель работает неровно. В экстремальных случаях могут деформироваться клапана или прогореть седла клапанов. При повышенных зазорах возникают сильные механические стуки, изменяются фазы газораспределения, вследствие уменьшения времени открытия клапанов и тем самым ухудшения заполнения цилиндров снижается мощность двигателя, двигатель работает неровно.
Проверку и при необходимости регулировку зазоров клапанов следует проводить на всех двигателях кроме моделей 518i, 525td/tds, 520i/525i выпуска с мая 1990 г. по показаниям индикатора интервалов технического обслуживания или в рамках технического обслуживания через каждые 20000 км. Упомянутые двигатели имеют гидравлические компенсаторы зазоров клапанов и не нуждаются в их проверке или регулировке.
Проверка
Проверка и регулировка зазоров клапанов производится как на холодном, так и на разогретом двигателе.
Снять крышку головки цилиндров.
Для проворачивания двигателя в требуемое положение существуют две возможности. Первый, наиболее простой вариант: включить 4-ю передачу, отпустить ручной тормоз. Перемещать автомобиль.
Второй вариант: перевести рычаг переключения передач в нейтраль, подтянуть ручной тормоз. Проворачивать двигатель за центральный болт ременного шкива .коленчатого вала, установив на него головку ключа 27/30 мм, по часовой стрелке (направление вращения двигателя). При этом также проворачивается распределительный вал.
Целесообразно начинать проверку, с клапанов 1-го цилиндра, выставив его в положение верхней мертвой точки. 1-й цилиндр расположен в передней части двигателя. После этого двигатель проворачивается дальше (на четырехцилиндровом двигателе на пол-оборота) и проверяются клапаны следующего цилиндра в соответствии с последовательностью зажигания.
Последовательность зажигания на четырехцилиндровом двигателе: 1-3-4-2; на шестицилиндровом двигателе: 1-5-3-6-2-4.
Другой вариант регулировки зазоров клапанов: провернуть двигатель в такое положение, при котором у любого из клапанов кулачок распределительного вала обращен в сторону от коромысла проверяемого клапана, а кулачок прилегает к коромыслу своей образующей. На рисунке показан бензиновый двигатель, на дизельном двигателе кулачок должен быть отведен от рычага коромысла. В этом положении измерить зазор клапана и при необходимости отрегулировать его.
Пометить коромысло фломастером.
Еще немного продвинуть автомобиль до отхода еще одного кулачка от коромысла. При этом последовательность регулировки зазоров клапанов безразлична. Маркировка коромысел производится, чтобы по ошибке не проверять повторно зазор клапана.

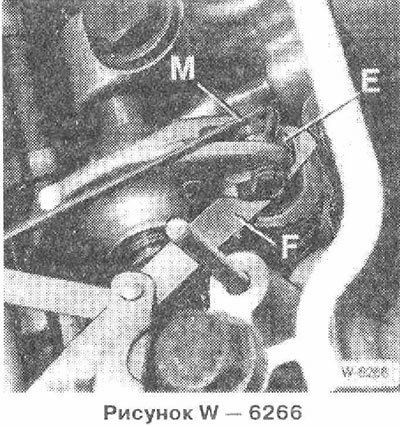

Бензиновые двигатели: Измерить зазор клапана щупом F, введенным между эксцентриком Е и концом стержня клапана.
Дизельные двигатели 524td: Измерять зазор клапана щупом F между кулачком и качающимся рычагом.
Зазор клапана отрегулирован правильно, если щуп проходит с натягом.
Для пробы взять щуп с превышением заданного размера См. Таблицу 1 на 0,05 мм. Он не должен входить между клапаном и коромыслом. Если он проходит, уменьшить зазор клапана.
Таблица 1. Зазоры клапанов
Внимание: Заданные значения зазоров для впускных и выпускных клапанов одинаковы.
"Холодным" называется двигатель при температуре охлаждающей жидкости ниже +35°С. Для регулировки зазоров клапанов на "разогретом" двигателе температура охлаждающей жидкости должна находиться около +80°С. Признаком является теплый нижний водяной шланг радиатора. Термостат как раз открывает большой контур циркуляции охлаждающей жидкости.
Регулировка
(Рисунок W — 6266) Если зазор клапана отличается от заданного значения, вставить стержень BMW 113070 в отверстие эксцентрика Е, ослабить гайку и повернуть стержнем эксцентрик до достижения заданного значения зазора клапана. Если инструмент BMW отсутствует, может быть использована тонкая отвертка соответствующего диаметра.
Затянуть контргайку моментом примерно 10 нм (оценочное значение), удерживая при этом эксцентрик. Еще раз проверить зазор клапана и провернуть двигатель дальше. Таким же образом проверить или отрегулировать зазоры остальных клапанов.
Установить крышку головки цилиндров.
