Примечание. Эта процедура относится только к моделям, выпущенным после 05.199В. По этого момента двигатели Zetec оснащались клапанами с гидравлическими компенсаторами.
Проверка
1. Отсоедините отрицательный провод аккумулятора. Выверните винт и отсоедините провод заземления и кронштейн трубы гидросистемы рулевого управления от задней грузовой проушины двигателя. Сдвиньте трубу в сторону (см. рис. 14.1).

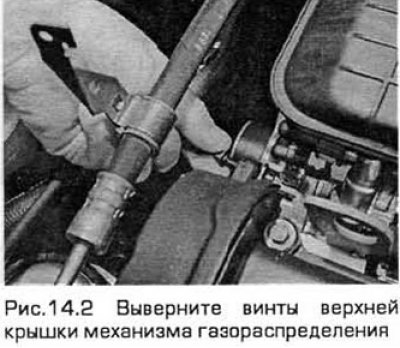

2. Выверните болты крепления верхней пластмассовой крышки механизма газораспределения к головке блока (см. рис. 14.2).

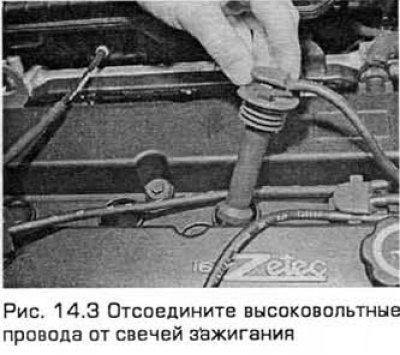

3. Отсоедините высоковольтные провода от свечей зажигания и сдвиньте их в сторону (см. рис. 14.3).

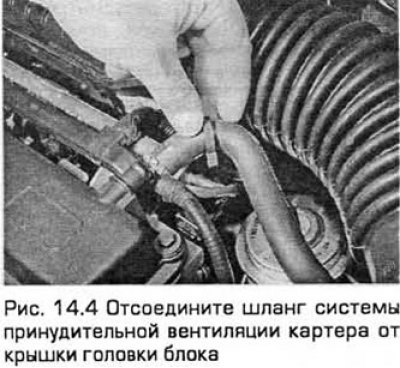

4. Отпустите зажим и отсоедините шланг принудительной вентиляции картера от крышки головки блока (см. рис. 14.4).
5. Постепенно отпустите и выверните болты, затем снимите крышку. Снимите прокладку (см. рис. 14.5, а-в).
6. Установите двигатель в положение, когда цилиндр №1 находится в ВМТ. Кулачки впускного и выпускного распределительных валов над цилиндром №1 должны быть направлены вверх (хотя и не строго вертикально). Теперь можно измерить зазоры клапанов.
[Весь материал скопирован с сайта: Autoinstruction.ru]
7. С помощью набора щупов измерьте поочередно зазор между кулачком и регулировочной шайбой на каждом клапане цилиндра № 1 (см. рис. 14.7). Запишите толщину щупа. Регламентируемые значения зазоров приведены в Технических данных. Имейте в виду, что зазоры впускного и выпускного клапанов различны. Впускной распределительный вал расположен на двигатели сзади, а выпускной - спереди. Запишите все четыре зазора.
8. Поверните коленчатый вал по часовой стрелке на пол-оборота так, чтобы кулачки над цилиндром № 3 были направлены вверх. В этом положении измерьте и запишите зазоры клапанов цилиндра № 3. Зазоры для цилиндров № 2 и № 4 можно измерить, поворачивая коленчатый вал соответственно на пол-оборота за раз.
Регулировка
9. При необходимости регулировки нужно нажать на толкатель и заменить регулировочную шайбу на шайбу другой толщины.
10. Перед заменой шайбы поршень соответствующего цилиндра нужно опустить и привести его в положение, смещенное на 1/4 оборота по часовой стрелке относительно ВМТ. Если не сделать этого, то поршень помешает перемещению клапана при нажатии на него, что может вызвать повреждения.
11. Существует специальное приспособление Ford для нажатия на клапаны. Оно содержит планку, прикрепляемую болтами к верхней поверхности головки блока, и рычаг с выступом, который упирается в край толкателя. Во избежание повреждений настоятельно рекомендуется использовать такое приспособление, а не отвертку или что-либо подобное.
12. Нажав на толкатель, выньте регулировочную шайбу небольшой отверткой или магнитом.
13. Если зазор нужно увеличить, то установите более тонкую шайбу. Для уменьшения зазора установите более толстую шайбу. Обозначение толщины выгравировано на стороне шайбы, противоположной распределительному валу. Если оно не видно, то измерьте толщину микрометром.
14. Когда зазор и толщина заменяемой шайбы известны, то толщину новой шайбы можно вычислить соответственно примерам:
Зазор нужно увеличить
Требуемый зазор
(A) = 0.15 мм
Измеренный зазор
(B) = 0.09 мм
Толщина заменяемой шайбы
(C) = 2.55 мм
Толщина требуемой шайбы
(D)1 С + В - А = 2.49 мм
Зазор нужно уменьшить
Требуемый зазор
(A) = 0.30 мм
Измеренный зазор
(B) = 0.36 мм
Толщина заменяемой шайбы
(C) = 2.19 мм
Толщина требуемой шайбы
(D) = С + В - А = 2.25 мм
15. После установки шайбы требуемой толщины отпустите приспособление для нажатия толкателя. Поверните коленчатый вал так. чтобы кулачки распределительных валов снова были направлены вверх. Проверьте зазоры.
16. Повторите процедуру для остальных клапанов, соответственно поворачивая коленчатый вал.
17. Полезно хранить записанные значения толщин регулировочных шайб для каждого цилиндра.
18. Допускается переустанавливать шайбы с одного толкателя на другой для достижения требуемого зазора. Но не рекомендуется поворачивать распределительный вал, когда какие-либо регулировочные шайбы сняты.
19. После достижения требуемых зазоров снимите приспособление и установите крышку головки блока с новой прокладкой (при необходимости). Подсоедините шланг принудительной вентиляции картера и высоковольтные провода. Установите крышку механизма газораспределения и затяните ее болты. Присоедините отрицательный провод аккумулятора.
