Верхняя крышка

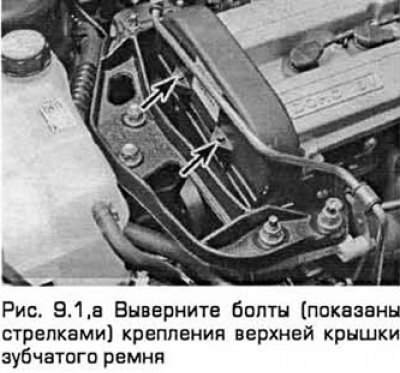

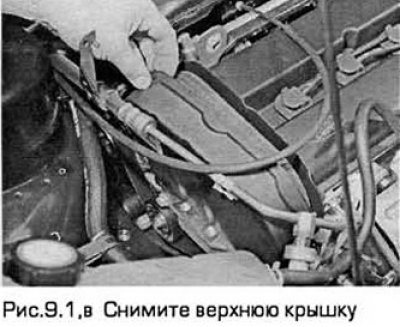

1. Выверните два болта крепления крышки и снимите ее (см. рис. 9.1, а-в).

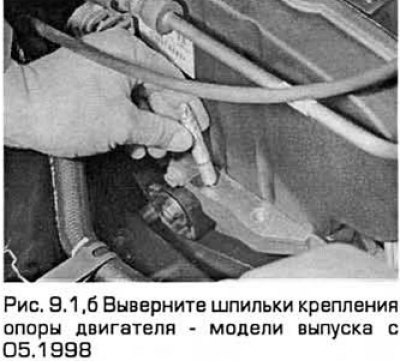

На моделях выпуска с 05.1998 подоприте двигатель через деревянную прокладку, подложенную под поддон, чтобы снять правую опору двигателя и удалить шпильки. Затем снимите крышку механизма газораспределения.
2. Установка - в порядке, обратном снятию. Края этой крышки нужно правильно состыковать краями средней крышки. Затяните болты требуемым моментом.
Средняя крышка
3. Отверните шесть гаек крепления кронштейна правой опоры двигателя/ трансмиссии. Затем снимите кронштейн.
4. Отпустите болты шкива насоса системы охлаждения.
5. Снимите верхнюю крышку зубчатого ремня (см. п. 1).
6. Снимите ремень привода вспомогательных агрегатов (глава 1).

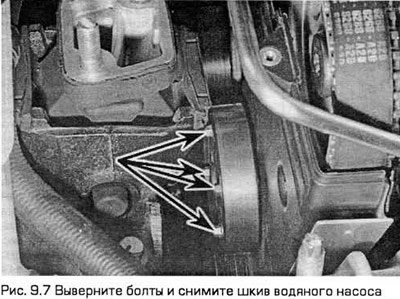

7. Выверните болты и снимите шкив насоса системы охлаждения (см. рис. 9.7).

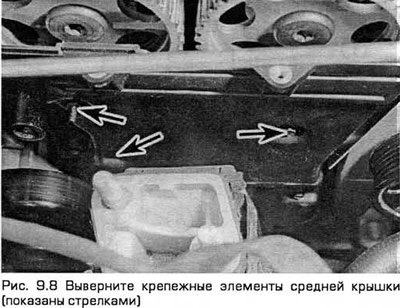

8. Выверните крепежные элементы средней крышки (один болт спереди, один болт сзади снизу и одна шпилька сзади сверху). Снимите крышку (см. рис. 9.8). на моделях выпуска с 05.1998 средняя крышка выполнена из алюминиевого сплава.
9. Установка - в порядке, обратном снятию. Необходимо правильно состыковать края крышек. Затяните крепежные элементы требуемым моментом. При установке правой опоры двигателя/трансмиссии замените самостопорящиеся гайки и не давайте опоре качаться при затягивании двух (расположенных в середине) из шести гаек.
Нижняя крышка
10. Снимите шкив коленчатого вала (параграф 8).

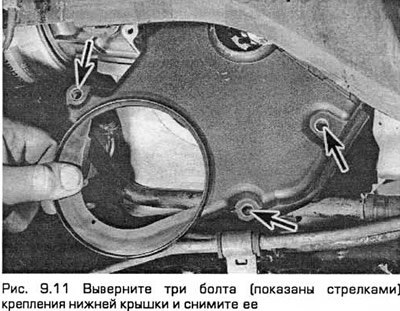

11. Выверните три болта крепления крышки и снимите ее (см. рис. 9.11).
12. Установка - в порядке, обратном снятию, Правильно состыкуйте края крышек. Затяните крепежные элементы требуемым моментом.
Внутренний кожух
13. Снимите зубчатый ремень, компоненты его натяжителя и зубчатые шкивы распределительных валов (параграф 10-11).
(Статья перепечатана с ресурса: «Autoinstruction.ru»)

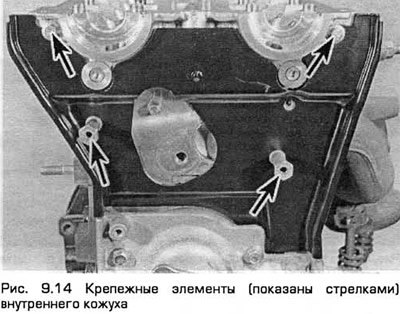

14. Кожух закреплен на головке блока двумя болтами в ее верхней части и двумя шпильками внизу. Освободите кожух от крепежных элементов и снимите его (см. рис. 9.14).
15. Установка - в порядке, обратном снятию. Затяните крепежные элементы требуемым моментом.
