Каждые 16000 км или 12 месяцев.
Общие сведения
1. Ремень привода вспомогательных агрегатов - плоский, многоручьевой, с клиновидным сечением ручьев расположен на правой стороне двигателя. Он приводит в движение генератор, насос системы охлаждения (на 4-цилиндровых двигателях), насос гидросистемы рулевого управления и (в зависимости от исполнения) компрессор системы кондиционирования воздуха. Сам ремень приводится шкивом коленчатого вала (см. рис. 5.1. а,б).
Рис. 5.1,а Трасса ремня привода вспомогательных агрегатов - модели выпуска до июня 1998 года с 4-цилиндровыми двигателями: 1. Насос гидросистемы рулевого управления; 2. Паразитный шкив; 3. Генератор; 4. Автоматический натяжитель; 5. Компрессор системы кондиционирования воздуха (при наличии]; 6. Шкив коленчатого вала; 7. Насос системы охлаждения
Рис. 5.1.6 Трасса ремня привода вспомогательных агрегатов -модели выпуска с июня 1998 года с 4-цилиндровыми двигателями и системой кондиционирования воздуха (на моделях без этой системы шкив 5 отсутствует): 1. Генератор; 2. Паразитный шкив; 3. Насос гидросистемы рулевого управления; 4. Ремень; 5. Компрессор системы кондиционирования воздуха (при наличии); 6. Шкив коленчатого вала; 7. Насос системы охлаждения; 8. Автоматический натяжитель
Рис. 5.1,в Трасса ремня привода вспомогательных агрегатов - модели выпуска с V-образным 6-цилиндровыми двигателями и системой кондиционирования воздуха (на моделях без этой системы шкив 4 отсутствует): 1. Паразитный шкив; 2. Насос гидросистемы рулевого управления; 3. Ремень; 4. Компрессор системы кондиционирования воздуха (при наличии); 5. Шкив коленчатого вала; 6. Автоматический натяжитель; 7. Генератор
2. На 6-цилиндровых двигателях насос системы охлаждения приводится отдельным ремнем такого же типа от переднего впускного распределительного вала.
3. Состояние и натяжение ремня привода вспомогательных агрегатов имеет очень важное значение для работы двигателя. Ремень при работе испытывает большие нагрузки и со временем вытягивается и изнашивается. Поэтому его нужно регулярно проверять.
Проверка
4. При выключенном зажигании откройте и зафиксируйте капот. Ремень привода вспомогательных агрегатов расположен на правом торце двигателя, под правым кронштейном крепления двигателя. Будьте осторожны и надевайте перчатки для защиты рук от нагретых деталей, если двигатель был только что выключен. Для улучшения доступа приподнимите домкратом передок автомобиля с правой стороны, установите его на опоры, снимите колесо, а затем из-под колесной арки снимите крышку ремня привода вспомогательных агрегатов (зафиксированную двумя застежками). При необходимости снимите также заднюю часть локера, которая крепится двумя болтами.
5. Пользуясь для освещения фонариком или переносной лампой, и поворачивая двигатель за болт шкива коленчатого вала, осмотрите ремень по всей его длине на наличие трещин, отслоения резины и износа ручьев (см. рис. 5.5). Убедитесь также в отсутствии на ремне блестящих участков.

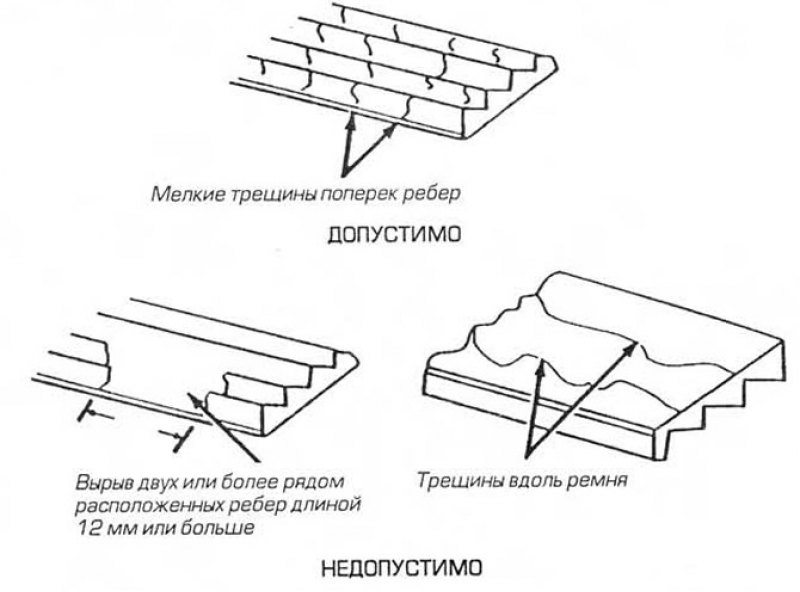

Рис. 5.5. Осмотрите ремень привода вспомогательных агрегатов на наличие подобных признаков износа. Мелкие трещины, расположенные поперек стенок ручья, допустимы. Если же они глубокие или в случае износа или повреждения ремня, замените его.
6. Осмотрите ремень с обеих сторон. Для этого поворачивайте его пальцами. Если вы сомневаетесь в исправности ремня, замените его (см. п. 7).
7. На моделях с 6-цилиндровым двигателем снимите крышку ремня привода водяного насоса закрепленную на верхней и передней сторонах двигателя. Осмотрите ремень, как указано в п.п. 5, 6.
Натяжение ремня
8. Ремень привода вспомогательных агрегатов натягивается автоматическим натяжителем. Поэтому регулярные проверки и ручные регулировки невозможны.
9. Если вам кажется, что ремень проскальзывает и/или ослаблен или, что неисправен натяжитель, то натяжитель нужно заменить.
10. Для этого снимите ремень (см. ниже), выверните болты крепления натяжителя (два болта со шлицевой головкой доступны снизу из-под колесной арки) из опорного кронштейна генератора (см. рис. 5.10). Новый натяжитель необходимо соответствующим образом установить на его опоры и затянуть болты требуемым моментом.

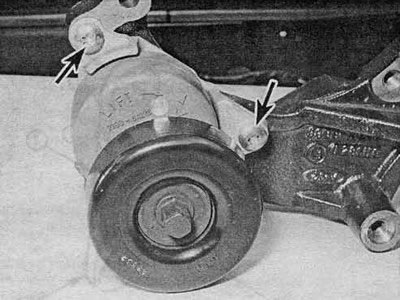

Рис. 5.10 Ремень привода вспомогательных агрегатов натягивается автоматическим натяжителем. Он закреплен двумя винтами (показаны стрелками) со шлицевой головкой на опорном кронштейне генератора.
Замена
11. Откройте капот. Приподнимите передок автомобиля с правой стороны, установите его на опору, снимите колесо, а затем извлеките крышку ремня (зафиксированную двумя застежками) из-под колесной арки.
12. Если вы снова будете устанавливать снятый ремень, замаркируйте его или обратите внимание, с какой его стороны на плоской поверхности нанесена метка изготовителя так, чтобы установить ремень на место соответствующей стороной.
13. Поверните шкив натяжителя по часовой стрелке так, чтобы он не оказывал давления на ремень (см. рис. 5.13). В зависимости от модели натяжитель имеет либо шестигранник под гаечный ключ, либо квадратное отверстие, в которое можно вставить вороток торцевого ключа.
Рис. 5.13 Поверните по часовой стрелке шкив натяжителя так, чтобы шкив не оказывал давления на ремень. После этого снимите ремень со шкива коленчатого вала.
14. Снимите ремень со шкива коленчатого вала и отпустите натяжитель. Затем снимите ремень с остальных шкивов, запомнив его первоначальное положение.
15. Осмотрите все шкивы и удалите из канавок все следы масла. Убедитесь в том, что натяжитель правильно работает. При повороте его шкива по часовой стрелке вы должны ощущать усилие пружины, а при отпускании шкив должен плавно возвращаться в исходное положение.
16. Если вы снова устанавливаете снятый ремень, установите его так, чтобы он вращался в прежнем направлении. Контролируйте его положение по меткам, сделанным при снятии. Устанавливая ремень, обеспечьте его посадку в канавки шкивов так, как показано на рис. 5.16. Следите за правильной укладкой ремня по шкивам. Надевать ремень начинайте сверху, потом наденьте его на нижние шкивы, заканчивая эту процедуру на шкиве коленчатого вала. Поверните шкив натяжителя по часовой стрелке, затяните ремень на шкив коленчатого вала, а затем снова отпустите натяжитель.
Рис. 5.16 При установке ремня следите за тем, чтобы все его ребра оказались в ручьях шкивов.
17. Поверните коленчатый вал по часовой стрелке как минимум на два полных оборота (поворачивая его ключом за болт шкива) для того, чтобы ремень осел на шкивы. Затем проверьте правильность установки ремня на шкивах.
[Источник расположен на сайте: Autoinstruction.ru]
18. Установите снятые компоненты, затем опустите автомобиль на землю.
