Общие сведения
1. Верхняя Мертвая Точка (ВМТ) - высшая точка в цилиндре, которой достигает поршень при своем поступательном движении во время вращения коленчатого вала. Каждый поршень достигает положения ВМТ в конце такта сжатия и в конце такта выпуска. Обычно считается что ВМТ соответствует положению поршня (обычно цилиндра №1) в такте сжатия.
2. При проведении некоторых процедур необходимым условием является положение двигателя, соответствующее ВМТ.
3. Поршень и цилиндр №1 расположены с правого торца двигателя. (Правая и левая сторона обычно определяется при взгляде с сиденья водителя). Коленчатый вал вращается по часовой стрелке, если смотреть на него с правой стороны автомобиля.
Положение верхней мертвой точки
4. Извлеките все свечи зажигания (глава 1).
5. Отсоедините оба провода аккумулятора (см. главу 5, параграф 1) до тех пор, пока не понадобится провернуть двигатель стартером.
6. Затяните стояночный тормоз. Установите трансмиссию на нейтраль. Приподнимите переднюю правую сторону автомобиля и установите его на опоры. Снимите колесо.

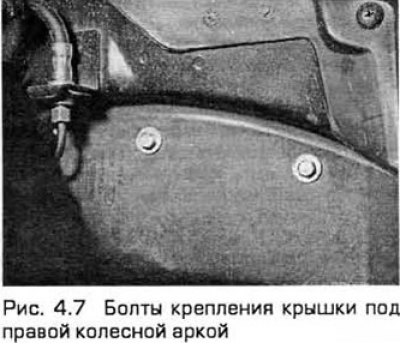

7. Снимите крышку из под правого крыла для доступах шкиву коленчатого вала и меткам газораспределения (см. рис. 4.7).
8. Лучше всего поворачивать коленчатый вал ключом за болт его шкива. Его можно также провернуть стартером (когда помощник поворачивает ключ зажигания или с помощью дистанционного выключателя стартера) в положение близкое к ВМТ, а затем довернуть вручную ключом. После использования стартера его нужно сразу же отключить.

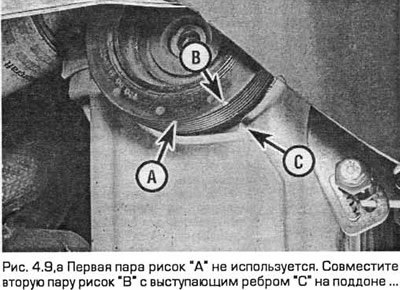

9. На моделях выпуска до 05.1988 найдите две пары рисок на внутреннем и наружном ободах шкива. В случае нормального вращения коленчатого вала (по часовой стрелке) первая пара рисок не относится к автомобилям, представленным в данном руководстве. Когда вторая пара рисок совмещена с задним краем выступающей метки на поддоне, то это соответствует ВМТ. Поверните коленчатый вал по часовой стрелке до совмещения меток ВМТ. Для обеспечения большей точности можно использовать линейку так, чтобы она выступала из поддона (см. рис. 4.9, а,б).
Весь материал скопирован с сайта www.AutoInstruction.ru

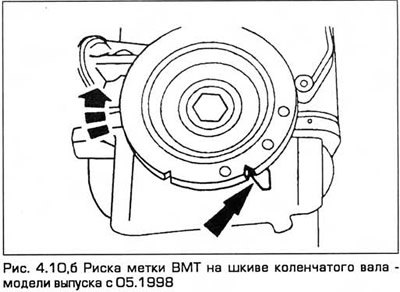

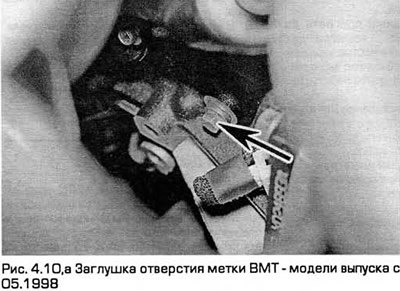

10. На моделях выпуска с 05.1988 метка ВМТ в виде отверстия расположена на лобовой стороне блока (см. рис. 4.10, а,б). При совмещении второй риски на шкиве коленчатого вала с меткой на картере выверните заглушку из отверстия метки ВМТ и вставьте туда специальный штифт (приобретаемый у дилеров). Возможно что для этого придется слегка повернуть коленчатый вал в ту или иную сторону.
11. Теперь цилиндры № 1 и 4, расположены в ВМТ и один из них завершил такт сжатия. Снимите крышку с горловины заполнения двигателя маслом. Если кулачок распределительного вала выпускных клапанов направлен к задней стороне автомобиля и слегка вниз, значит Вы нашли нужное положение поршня цилиндра №1. Еспи же кулачок расположен горизонтально и направлен вперед, поверните коленчатый вал на один полный оборот по часовой стрелке так, чтобы риски шкива снова совместились, а кулачок был направлен назад и немного вниз. В таком положении поршень цилиндра №1 находится в ВМТ в такте сжатия.
12. После установки поршня цилиндра №1 в ВМТ можно установить ВМТ в других цилиндрах, поворачивая коленчатый вал на 180° (за один раз) и отслеживая порядок работы цилиндров (см. Технические данные).
13. ПопожениеВМТможнотаюкеопределить другим методом. Для этого снимите крышку головки блока (параграф 5) и поверните коленчатый вал (по часовой стрелке - см. п. 8) до тех пор, когда впускные клапаны соответствующего цилиндра откроются и сразу же после этого закроются снова. Вставьте деревянный стержень (длиной порядка 150 мм и диаметром около 6 мм) или что-либо подобное в отверстие для свечи до его упора в днище поршня. Затем медленно поворачивайте коленчатый вал (следите за тем, чтобы поршень не провалился в цилиндр) до тех пор, когда стержень перестанет подниматься. При этом поршень находится вблизи ВМТ на такте сжатия. После этого выньте стержень.
14. ВМТ расположена в так называемой "мертвой" зоне. Проходя через нее, поршень поднимается, останавливается, а затем начинает опускаться. Поэтому точно определить положение ВМТ таким образом сложно. Для более точного определения ВМТ можно найти среднюю точку мертвой зоны или же воспользоваться способом, описанным в пункте 9.
15. На моделях выпуска с 05.1998 не забудьте вынуть штифт.
