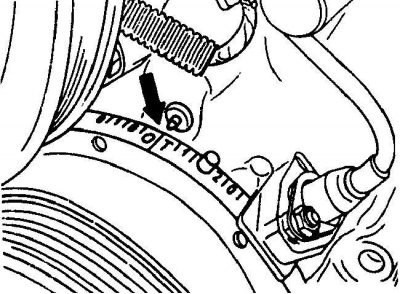

Совмещение метки ВМТ на шкиве коленчатого вала с указателем

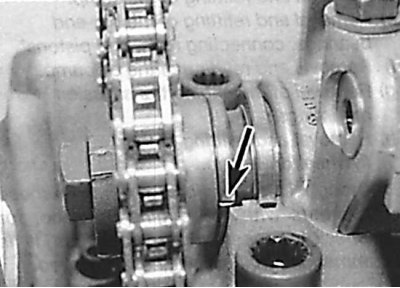

Совмещение паза на фланце распределительного вала с верхней плоскостью головки блока цилиндров
1. Отметьте положение клеммы высоковольтного провода первого цилиндра на крышке распределителя.
2. Снимите крышку головки блока цилиндров.
3. За болт крепления шкива коленчатого вала проворачивайте коленчатый вал двигателя по часовой стрелке, пока не совместятся следующие метки с указателями (см. рис. Совмещение метки ВМТ на шкиве коленчатого вала с указателем, Совмещение паза на фланце распределительного вала с верхней плоскостью головки блока цилиндров):
а – метка ВМТ на шкиве коленчатого вала с указателем на крышке приводной цепи;
b – выемка на фланце на передней части распределительного вала с верхней плоскостью головки блока цилиндров;
с – ротор распределителя зажигания с пазом в корпусе распределителя зажигания.
4. После совмещения всех меток поршень первого цилиндра находится в верхней мертвой точке в такте сжатия.
