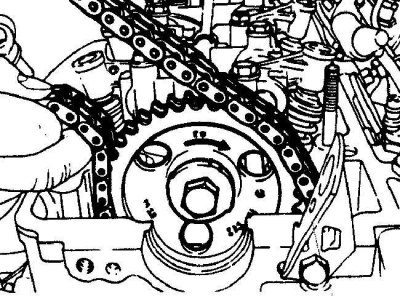

Снятие
При установке новой цепи постоянно поддерживайте обе ветви цепи в натянутом положении.

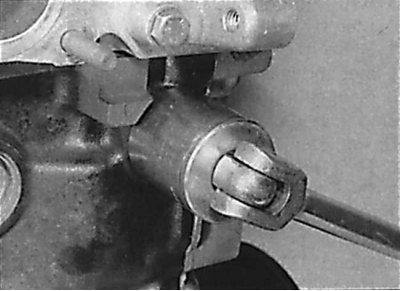

Отвинчивание колпачковой гайки с корпуса механизма натяжения приводной цепи

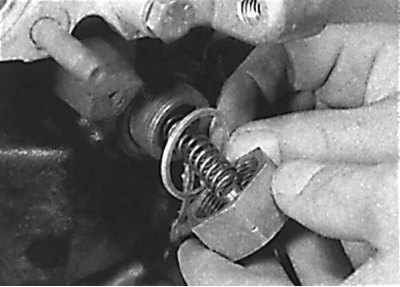

Извлечение пружины и уплотнительного кольца с механизма натяжения приводной цепи

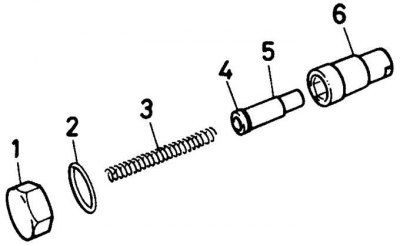

Механизм натяжения приводной цепи
1 – колпачковая гайка; 2 – уплотнительное кольцо; 3 – пружина; 4 – скоба; 5 – плунжер; 6 – корпус

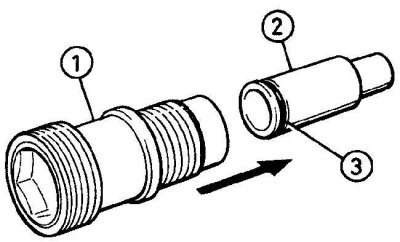

Направление извлечения плунжера со скобой из корпуса механизма натяжения приводной цепи
1 – корпус; 2 – плунжер; 3 – скоба
1. Снимите провод массы с аккумулятора.
2. Снимите вспомогательный приводной ремень.
3. Для улучшения доступа к механизму натяжения приводной цепи снимите генератор.
4. С правой передней стороны двигателя отвинтите колпачковую гайку с корпуса механизма натяжения приводной цепи и извлеките пружину и уплотнительное кольцо (см. рис. Отвинчивание колпачковой гайки с корпуса механизма натяжения приводной цепи, Извлечение пружины и уплотнительного кольца с механизма натяжения приводной цепи).
Внимание! При отвинчивании колпачковой гайки соблюдайте осторожность, так как на гайку воздействует сильно сжатая пружина.
5. Вывинтите корпус механизма натяжения приводной цепи из блока цилиндров двигателя (см. рис. Механизм натяжения приводной цепи).
6. Извлеките плунжер со скобой из корпуса механизма натяжения приводной цепи (см. рис. Направление извлечения плунжера со скобой из корпуса механизма натяжения приводной цепи).
Замена
1. Очистите детали механизма натяжения приводной цепи и проверьте отсутствие износа на плунжере и корпусе.
2. Проверьте состояние скобы и пружины механизма натяжения и, при необходимости, замените их.
Установка

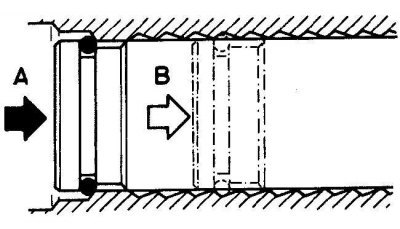

Расположение плунжера в корпусе механизма натяжения приводной цепи
1 – положение плунжера при установке; 2 – направление извлечения плунжера из корпуса
1. Ввинтите корпус механизма натяжения приводной цепи в блок цилиндров и затяните его требуемым моментом.
2. Вставьте плунжер со скобой в корпус механизма натяжения приводного ремня до упора скобы в буртик внутренней полости корпуса (см. рис. Расположение плунжера в корпусе механизма натяжения приводной цепи).
3. Вставьте пружину в корпус, установите на колпачковую гайку новое уплотнительное кольцо и, преодолевая сопротивление пружины, навинтите колпачковую гайку и затяните ее требуемым моментом.
4. Установите генератор.
5. Установите вспомогательный приводной ремень.
6. Подсоедините провод массы к аккумулятору.
