Внимание! Последовательность операций составлена исходя из предположения, что распределитель зажигания установлен правильно. Если необходимо определить верхнюю мертвую точку для установки распределителя, то установите поршень первого цилиндра в верхнюю мертвую точку в такте сжатия, затем выставьте метки зажигания.
Верхняя мертвая точка поршня – это точка, через которую проходит каждый поршень при проворачивании коленчатого вала. Каждый поршень достигает положения ВМТ в конце такта сжатия затем снова в конце такта выхлопа. С целью установки механизма газораспределения двигателя используется верхняя мертвая точка поршня первого цилиндра.
Расположение поршня точно в верхней мертвой точке исключительно важно при проведении многих работ, например, при снятии распределительного вала, зубчатого ремня и шкива распределительного вала и распределителя зажигания.
Перед началом работ по установке поршня первого цилиндра в верхнюю мертвую точку, убедитесь в том, что рычаг переключения передач находится в нейтральном положении, и ручной тормоз затянут. Отключите систему зажигания, вынув центральный провод из крышки распределителя и заземлив его на массу. Вывинтите свечи зажигания.
Для установки любого из поршней в верхнюю мертвую точку вращайте коленчатый вал одним из методов, описанных ниже. При этом вращайте коленчатый вал двигателя по часовой стрелке.
Самый предпочтительный метод – это проворачивание коленчатого вала двигателя за болт крепления шкива коленчатого вала.
Для экономии времени можно использовать стартер для подвода поршня к верхней мертвой точке. Точная установка поршня в верхнюю мертвую точку проводится поворотом коленчатого вала за болт крепления шкива коленчатого вала.
Двигатель 3VZ-FE

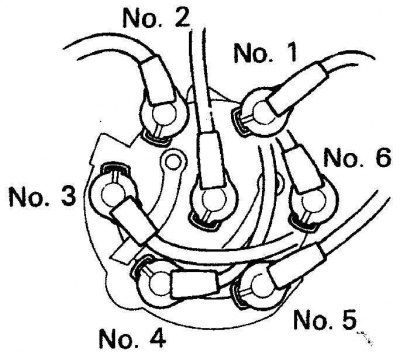

Расположение высоковольтных проводов на крышке распределителя зажигания
Информация представлена на сайте (www.Autoinstruction.ru)
1. Отметьте положение клеммы первого цилиндра на крышке распределителя. Если метка отсутствует, определите ее по высоковольтному проводу, идущему от свечи первого цилиндра.
2. Используя мел или фломастер, нанесите на корпусе распределителя метку, расположенную под контактом первого цилиндра.
3. Снимите крышку распределителя и переместите ее в сторону.

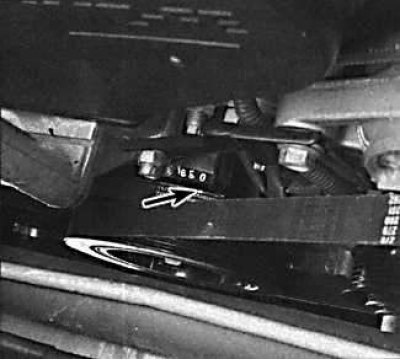

4. Проверните коленчатый вал двигателя, пока метка на шкиве коленчатого вала не совместится с цифрой 0 на пластине установки механизма газораспределения, расположенной на передней стороне двигателя.
5. Проверьте положение ротора распределителя, который должен быть направлен на метку, нанесенную на корпус распределителя. Если ротор распределителя направлен в противоположную сторону, то поршень первого цилиндра находится в верхней мертвой точке в такте выхлопа.
6. Для установки поршня первого цилиндра в ВМТ в такте сжатия проверните коленчатый вал на 360° по часовой стрелке. При этом ротор распределителя должен совместиться с меткой.
Двигатель 1MZ-FE

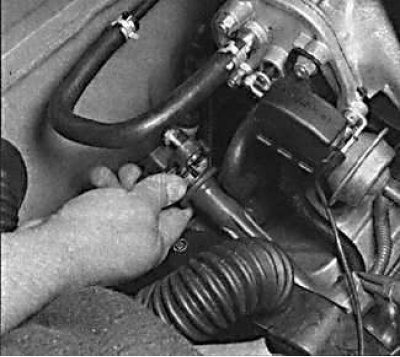

1. Двигатель 1MZ-FE не имеет распределителя зажигания, а на каждой свече зажигания установлена катушка зажигания, которая управляется сигналами компьютера. Для определения ВМТ поршня первого цилиндра в такте сжатия снимите катушку зажигания с высоковольтным проводом и вывинтите свечу зажигания.

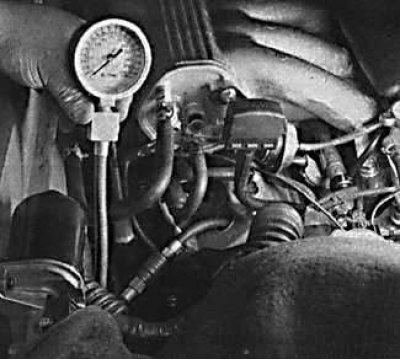

2. В отверстие для свечи ввинтите манометр с переходником.
3. Вращая коленчатый вал двигателя, и наблюдая за показаниями манометра, определите момент, когда перестанет увеличиваться давление, показываемое манометром. Это свидетельствует о том, что поршень первого цилиндра установился в ВМТ в такте сжатия.
