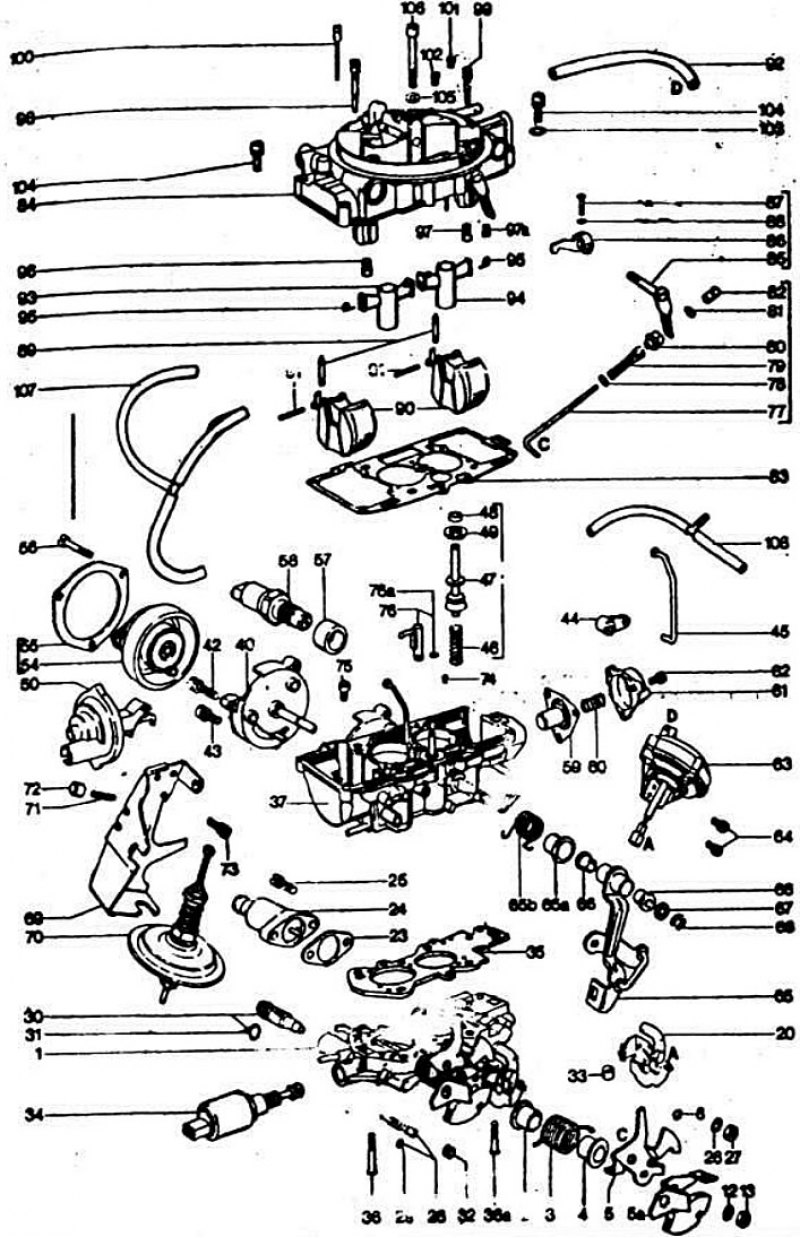

Основные детали карбюратора Solex Zenith 2B4

Основные детали карбюратора Solex Zenith 2В4: 1 - основание карбюратора; 20 - рычаг управления дроссельной заслонкой 2-й камеры с упорным винтом; 24 - актюатор вспомогательного пускового устройства; 28 - регулировочный винт качества (состава) смеси; 30 - регулировочный винт количества смеси; 32 - заглушка регулировочного винта качества (состава) смеси; 33 - заглушка регулировочного винта дроссельной заслонки 2-й камеры; 34 - электромагнитный запорный клапан; 35 - прокладка; 40 - корпус пускового устройства; 45 - тяга управления воздушной заслонкой; 46-49 - детали ускорительного насоса; 50 - пневмопривод воздушной заслонки; 54 - корпус биметаллической пружины; 58 - корректор качественного состава смеси; 59 - диафрагма и золотник вспомогательного пускового устройства; 63 - пневмопривод дроссельной заслонки 2-й камеры; 65 - рычаг управления дроссельными заслонками; 70 - пневмопривод дроссельной заслонки 1-й камеры; 71 - упорный винт дроссельной заслонки 1-й камеры; 72 - заглушка упорного винта дроссельной заслонки 1-й камеры; 74 - топливный жиклер переходной системы 2-й камеры; 75 - топливный жиклер экономайзера мощностных режимов; 76 - распылитель ускорительного насоса; 77-82 - детали привода ускорительного насоса; 85, 86 - рычаги управления ускорительным насосом; 89 - игольчатые клапаны; 90 - поплавки; 93, 94 - распылители; 96, 97 - главные топливные жиклеры; 97а - топливный жиклер актюатора вспомогательного пускового устройства; 98, 99 - эмульсионные трубки холостого хода с топливными и воздушными жиклерами вспомогательной системы холостого хода; 100 - воздушный жиклер вспомогательной системы холостого хода; 101 - воздушный жиклер переходной системы 2-й камеры; 102 - главный воздушный жиклер; 106 - винт крепления крышки карбюратора.
