Внимание! Направление пучков света фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

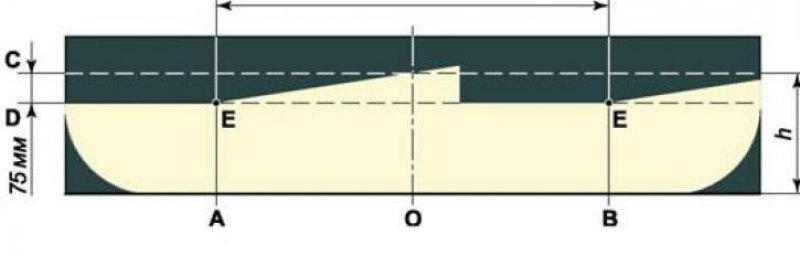

Схема разметки экрана для регулировки света фар: А - вертикальная линия, обозначающая расположение лампы ближнего света левой блок-фары; В - вертикальная линия, обозначающая расположение лампы ближнего света правой блокфары; C - горизонтальная линия, обозначающая расположение ламп ближнего света фар; D - линия, обозначающая высоту подъема горизонтальной границы пучков света; О - осевая линия; l - расстояние между лампами ближнего света фар; h - расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар
Для выполнения работы потребуется ровная вертикальная поверхность (экран) размером - 2x1 м и помощник (или груз весом 75 кг).
Последовательность выполнения
1. Устанавливаем полностью заправленный и укомплектованный (запасным колесом, инструментом, домкратом) автомобиль на ровной горизонтальной площадке на расстоянии 5 м перпендикулярно к экрану (длина - 2 м, высота - 1 м).
2. Проверяем и при необходимости устанавливаем требуемое давление в шинах (см. "Шины - проверка давления").
3. На экране наносим разметку (см. схему). Верхнюю горизонтальную линию C проводим на высоте центра фар от поверхности площадки вторую линию D на 75 мм ниже первой. Вертикальная линия О совпадает с плоскостью симметрии автомобиля, а линии А и В проходят параллельно линии О через точки Е, соответствующие центрам фар. Расстояние l между лампами ближнего света фар для автомобиля ВАЗ-2107 равно 936 мм.
4. Устанавливаем рукоятку управления гидрокорректором фар в положение I (крайнее правое) (см. "Блок регуляторов гидрокорректора фар и освещения приборов").
[Статья опубликована первоначально здесь: AutoInstruction]
5. На сиденье водителя садится помощник или укладывается груз.
6. Включаем ближний свет.
7. Закрываем одну фару куском картона или другим подходящим предметом.

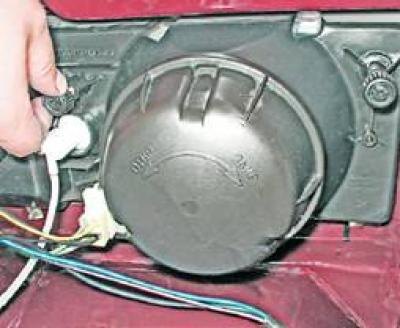

8. Вращая регулировочный винт, расположенный на задней стенке блок-фары со стороны указателей поворота, совмещаем верхнюю горизонтальную границу пучка света с нижней линией на экране (Е-Е).

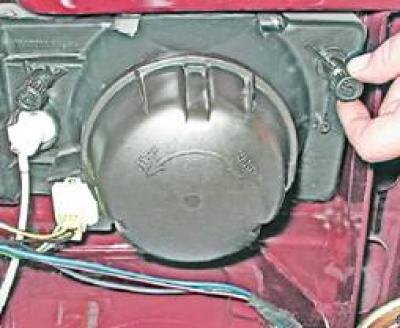

9. Вращая второй регулировочный винт, совмещаем место излома верхней границы пучка света с вертикальной линией точка Е.
10. Аналогично регулируем другую фару.
