Снятие
1. Подготавливаем автомобиль к выполнению операций (см. "Подготовка автомобиля к TO и ремонту").
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. "Аккумуляторная батарея - снятие и установка").
3. Торцовым ключом на 10 мм отворачиваем накидные гайки крепления рычагов щеток стеклоочистителей.

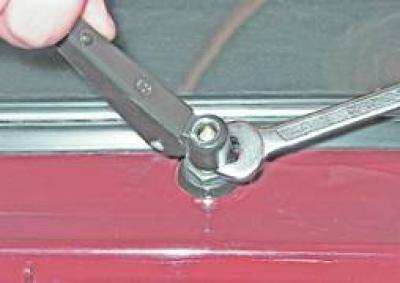

4. Поддев рожковым ключом или другим подходящим инструментом, снимаем рычаги с конусных шлицев валов. При затруднении снятия наносим проникающую смазку на шлицевую поверхность валов.
[Информация представлена на сайте: www.AutoInstruction.ru]

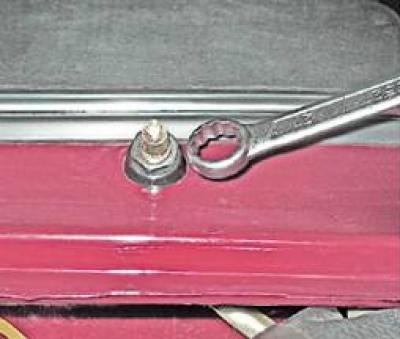

5. Накидным ключом на 21 мм (или свечным ключом) отворачиваем гайки крепления валов рычагов щеток.

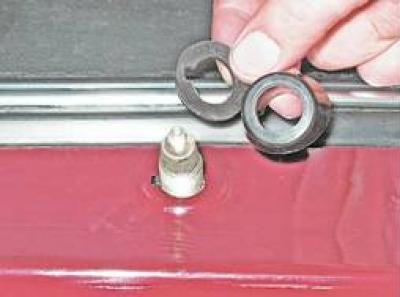

6. Снимаем с валов пластмассовые втулки и резиновые прокладки.

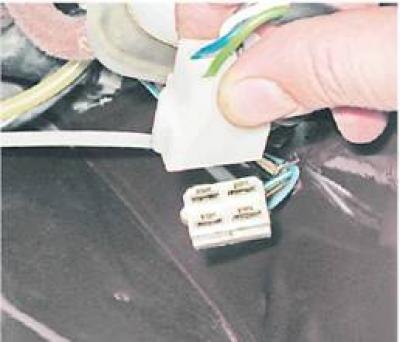

7. Отсоединяем колодку жгута проводов стеклоочистителя.

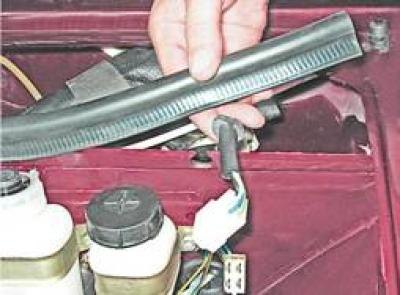

8. Приподняв край уплотнителя, вынимаем жгут проводов стеклоочистителя из прорези в перегородке моторного отсека.

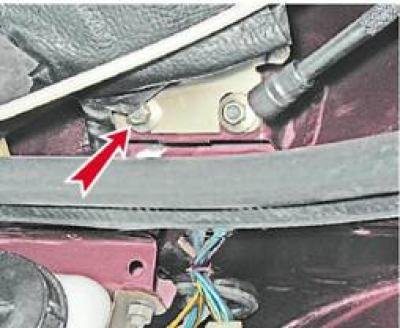

9. Торцовым ключом на 10 мм отворачиваем две гайки крепления мотор-редуктора к кузову.

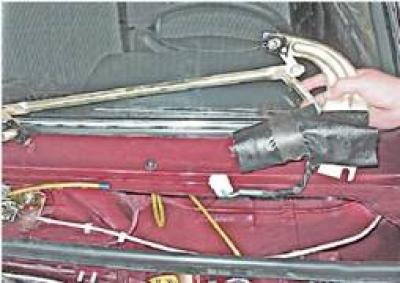

10. Выводя валы рычагов из отверстий в кузове, снимаем стеклоочиститель.

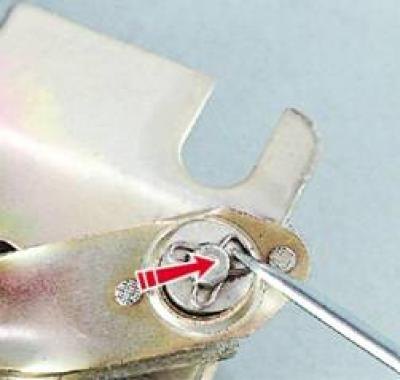

11. Поддев шлицевой отверткой, снимаем пружинный фиксатор и шайбу с оси тяги. Отсоединяем тягу.

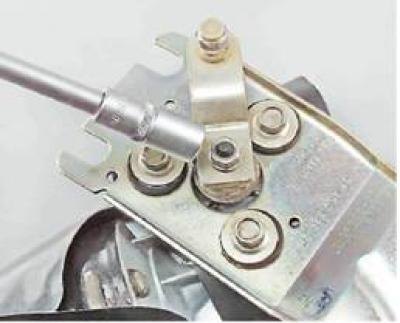

12. Торцовым ключом на 10 мм отворачиваем гайку и снимаем кривошип со шлицев вала мотор-редуктора.

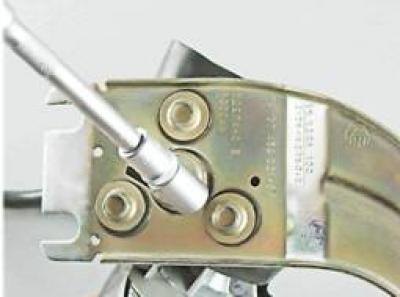

13. Торцовым ключом на 10 мм отворачиваем три болта крепления мотор-редуктора к кронштейну.

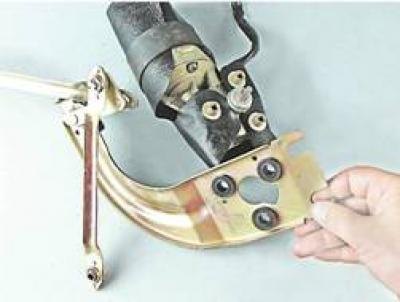

14. Снимаем кронштейн вместе с тягами.

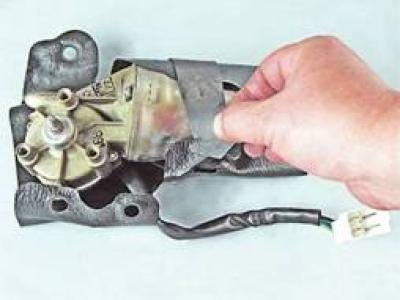

15. Отстегнув стяжной ремень, снимаем грязезащитный чехол мотор-редуктора.
Установка
1. Перед установкой промываем тяги с рычагами от грязи. Смазываем шарниры рычагов пластичной смазкой.
2. Подсоединяем колодку разъема нового мотор-редуктора к колодке жгута электропроводки. Подсоединяем провод к отрицательному выводу аккумуляторной батареи. Включив зажигание, включаем на короткое время прерывистый режим работы стеклоочистителей. При этом вал мотор-редуктора установится в положение соответствующему крайнему левому положению щеток стеклоочистителей. Выключаем зажигание, отсоединяем провод от отрицательного вывода аккумуляторной батареи.
3. Отсоединяем разъем мотор-редуктора.

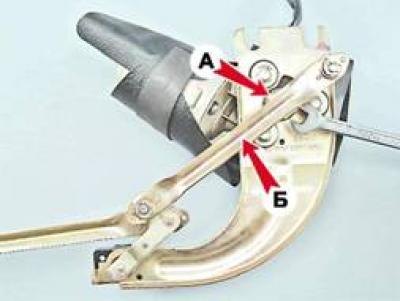

4. Соединяем кривошип А с тягой Б. Устанавливаем рычаг на шлицевой вал мотор-редуктора, ориентируя его в положении, чтобы кривошип и тяга были параллельны.
5. Дальнейшая установка моторредуктора выполняется в обратной последовательности. Перед установкой в отверстия кузова валов щеток, смазываем резьбовую и шлицевую части валов пластичной смазкой.
