Схема электрооборудования автомобиля ВАЗ-2105 показана на рис. 222, а особенности схемы ВАЗ-2104 даны на рис. 223. В процессе производства автомобилей в схемы вносились изменения, направленные на повышение надежности работы отдельных узлов или связанные с упрощением схем. С 1988 г. на части автомобилей стали устанавливаться бесконтактная система зажигания и более мощный генератор типа 37.3701. На рис. 222 представлена схема электрооборудования без реле контрольной лампы заряда аккумуляторной батареи, но с дополнительными реле стартера и зажигания, т. е. схемы, имеющиеся на большинстве выпущенных автомобилей.
Открыть большую картинку в новой вкладке »
Рис. 222. Схема электрооборудования автомобиля ВАЗ-2105: 1 - боковые указателя поворота; 2 - блок-фары; 3 - очистителя фар; 4 - звуковые сигналы; 5 - электродвигатель отлетела фар; 6 - блок управления пневмоклапаном карбюратора; 7 - электродвигатель очистителя ветрового стекла; 8 - электродвигатель омывателя ветрового стекла; 9 - датчик уровня тормозной жидкости; 10 - катушка зажигания; 11 - подкапотная лампа; 12 - распределитель зажигания; 13 - датчик контрольной лампы давления масла; 14 - свечи зажигания; 15 - датчик указателя температуры охлаждающей жидкости; 16 - генератор; 17 - микропереключатель карбюраторе; 18 - аккумуляторная батарея; 19 - пневмоклапан карбюратора; 20 - реле включения стартера; 21 - стартер; 22 - реле очистителя ветрового стекла; 23 - реле зажигания; 24 - реле-прерыватель аварийной сигнализации и указателей поворота; 25 - выключатель стоп-сигнала; 26 - розетка для переносной лампы; 27 - выключатель света заднего хода; 28 - выключатель контрольной лампы стояночного тормоза; 29 - монтажный блок; 30 - выключатель освещения приборов; 31 - выключатель зажигания; 32 - выключатель наружного освещения; 33 - переключатель очистителя ветрового стекла; 34 - выключатель омывателей стекол; 35 - выключатель звуковых сигналов; 36 - переключатель света фар; 37 - переключатель указателей поворота; 38 - переключатель аварийной сигнализации; 39 - выключатель обогрева заднего стекла; 40 - электродвигатель вентилятора отопителя; 41 - прикуриватель; 42 - лампа вещевого ящика; 43 - выключатели плафона, расположенные в стойках дверей; 44 - выключатель заднего противотуманного света; 45 - контрольная лампа давления масла; 46 - контрольная лампа резерва топлива; 47 - комбинация приборов; 48 - реле-прерыватель контрольной лампы стояночного тормоза; 49 - контрольная лампа уровня тормозной жидкости; 50 - блок контрольных ламп; 51 - контрольная лампа заднего противотуманного света; 52 - контрольная лампа стояночного тормоза; 53 - вольтметр; 54 - контрольная лампа габаритного света; 55 - спидометр; 56 - контрольная лампа указателей поворота; 57 - контрольная лампа дальнего света фар; 58 - переключатель электродвигателя отопителя; 59 - плафон; 60 - дополнительный резистор электродвигателя отопителя; 61 - задние фонари; 62 - фонари освещения номерного ими; 63 - датчик указателя уровня топлива; 64 - элемент обогрева заднего стекла; А - порядок условной нумерации штекеров в колодках трехрычажного переключателя.
Схема электрооборудования автомобиля ВАЗ-2104 (см. рис. 223) отличается от ВАЗ-2105 укладкой заднего жгута проводов и установкой дополнительного плафона для освещения багажной площадки кузова. На части автомобилей может быть установлен очиститель заднего стекла с насосом омывателя заднего стекла. При этом на панели приборов добавляется соответствующий переключатель.
Открыть большую картинку в новой вкладке »

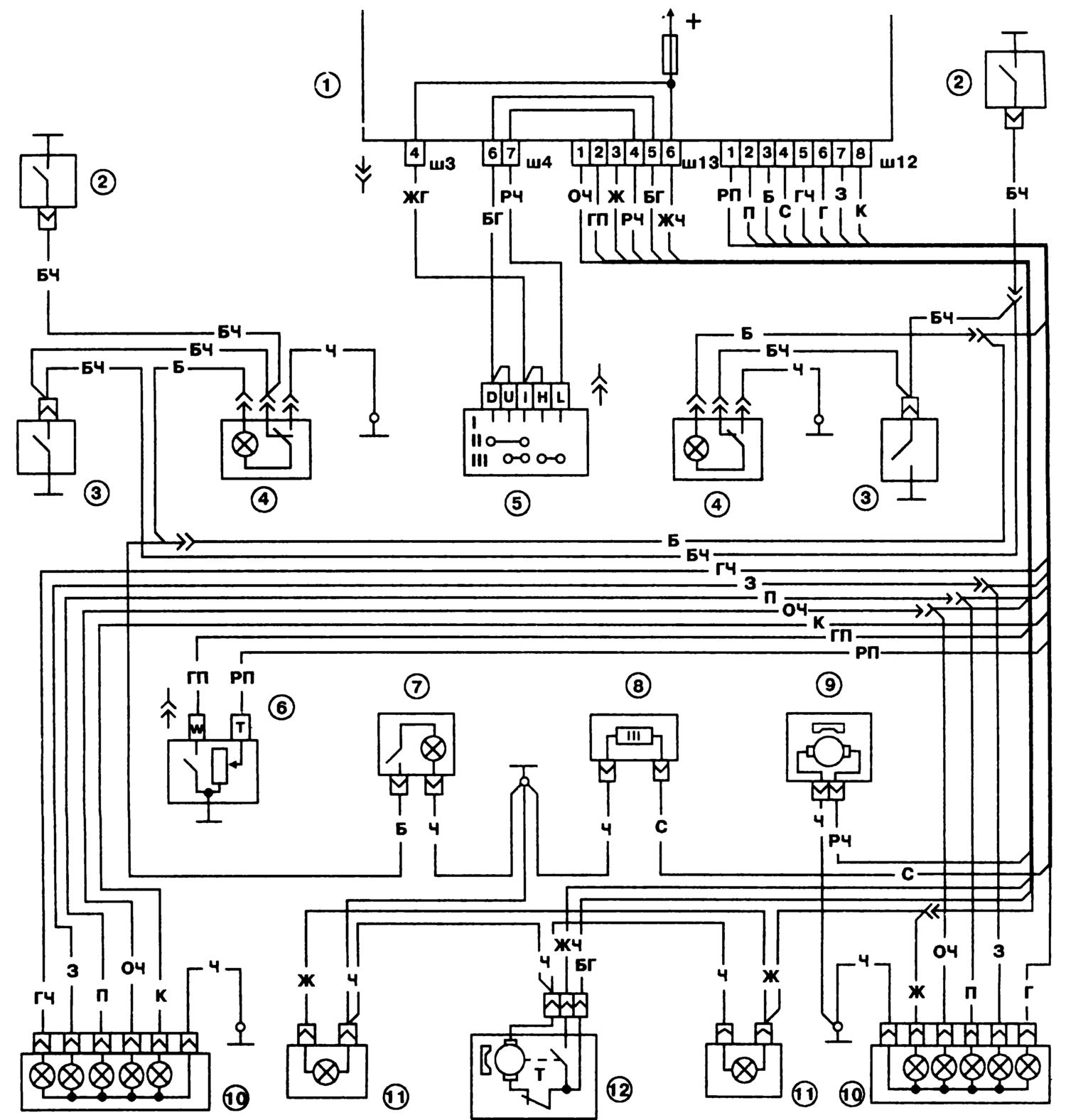

Рис. 223. Схема электрооборудования задней части автомобиля ВАЗ-2104: 1 - монтажный блок: 2 - выключатели плафонов, расположенных в стойках передних дверей; 3 - выключатели плафонов, расположенных в стойках задних дверей; 4 - плафоны; 5 - выключатель очистителя и омывателя заднего стекла; 6 - датчик указателя уровня и резерва топлива; 7 - плафон освещения задней часта кузова; 8 - элемент обогрева заднего стекла; 9 - электродвигатель омывателя заднего стекла; 10 - задние фонари; 11 - фонари освещения номерного знака; 12 - электродвигатель очистителя заднего стекла.
На всех схемах, приведенных в разделе «Электрооборудование», цвет проводов обозначается буквами, причем первая буква указывает цвет провода, а вторая (если она есть) — цвет полоски на проводе: Б — белый, Г — голубой, Ж — желтый, 3 — зеленый, К — коричневый, П — красный, О — оранжевый, Р — розовый, С — серый, Ф — фиолетовый.
Напряжение в цепи питания узлов подается в основном выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов, штепсельной розетки для переносной лампы, цепь питания аварийной сигнализации, часы и фонари сигнализации передних дверей.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке. Не защищены предохранителями цепи зажигания и пуска двигателя, цепь заряда аккумуляторной батареи и обмотки реле включения ближнего и дальнего света фар.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. Не допускается применять предохранители, не предусмотренные конструкцией автомобиля. При поисках неисправности рекомендуется просмотреть указанные в табл. 11 цепи, которые защищает данный предохранитель. Номер предохранителя указан на крышке монтажного блока.
Таблица 11
| № предохранителя | Защищаемые элементы (цепи) электрооборудования |
| 1 | Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле (обмотка) обогрева заднего стекла. Очиститель и омыватель заднего стекла (на ВАЗ-2104) |
| 2 | Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле стеклоочистителя. Реле (контакты) очистителей и омывателя фар |
| 3 | Резервный |
| 4 | Резервный |
| 5 | Элемент обогрева заднего стекла и реле (контакты) включения обогрева |
| 6 | Прикуриватель. Штепсельная розетка для переносной лампы. |
| 7 | Звуковые сигналы |
| 8 | Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
| 9 | Обмотка возбуждения генератора |
| 10 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольные приборы. Контрольные лампы резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора |
| 11 | Задние фонари (лампы стоп-сигнала). Плафон (на ВАЗ-2104 плафоны) внутреннего освещения кузова |
| 12 | Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете) |
| 13 | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| 14 | Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света |
| 15 | Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика |
| 16 | Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете) |
| 17 | Левая фара (ближний свет). Задние фонари (противотуманный свет) и контрольная лампа включения противотуманного света |
Все провода на автомобилях объединены в четырех основных жгутах проводов. В моторном отсеке расположены жгуты проводов правого и левого брызговиков, а в салоне — жгут проводов панели приборов и задний. Жгуты проводов моторного отсека соединяются со жгутами салона через монтажный блок, расположенный в правой задней части моторного отсека. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. 224. Схема внутренних соединений монтажного блока представлена на рис. 225.
Информация размещена на интернет-сайте: www.Autoinstruction.ru
В монтажном блоке размещены все предохранители и вспомогательные реле. Всего в нем имеется 17 предохранителей (15 на силу тока 8 А и два на 16 А — 5-й и 7-й). На крышке монтажного блока против каждого предохранителя и реле нанесены символы, показывающие, какие цепи защищает данный предохранитель или включает то или иное реле.
На автомобилях могут быть установлены монтажные блоки отечественного производства или изготовленные в Югославии (Сербии). Монтажные блоки, изготовленные в Югославии (Сербии), неразборны и ремонту не подлежат. В случае нарушения внутренних соединений замените новыми. Отечественные монтажные блоки можно разобрать и заменить у них блок печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.
Для разборки монтажного блока снимите крышку и выньте из гнезд монтажного блока реле, перемычки и предохранители. Затем выдвиньте корпус с печатными платами из направляющих пазов рамки монтажного блока. Выверните винты, снимите фальшпанель и выньте блок печатных плат из корпуса.
При проверке исправности схемы электрооборудования автомобиля не допускается замыкать на корпус провода, так как это может привести к перегоранию токоведущих дорожек монтажного блока.
Проверку схемы и узлов электрооборудования лучше производить с помощью тестеров. Например, можно использовать комбинированный прибор 43102. Этот прибор позволяет измерять напряжение постоянного тока на пределах 0—2, 0—20 и 0—40 В, напряжение переменного тока до 400 В, сопротивление постоянному току на пределах 0—0,01 и 0—100 кОм, частоту вращения коленчатого вала до 6000 мин-1, угол замкнутого состояния контактов прерывателя до 90°.
При ремонте автомобиля и системы электрооборудования необходимо обязательно отсоединить провод от клеммы «-» аккумуляторной батареи.
